Sistem Penggetar Elektronik Frekuensi Tinggi 2KN~300KN di Peralatan Laboratorium
Spesifikasi Model dalam tampilan
| Spesifikasi Sistem | |||
| Model Sistem: | ES- 20 | ||
| Rentang Frekuensi: | 3~3000 | ||
| Gaya Terukur | Sinus N | 20000 | |
| Acak N | 20000 | ||
| Guncangan N | 40000 | ||
| Akselerasi Maks. | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Guncangan(m/s2) | 2000 | ||
| Kecepatan Maks. | sinus (m/s2) | 1.8 | |
| Guncangan(m/s2) | 1.8 | ||
| Perpindahan Maks. | Perjalanan Maksimum mm (p-p) |
51 | |
| Kumparan Bergerak | 30kg | ||
| Dimensi kumparan bergerak | Dia 320mm | ||
| Ukuran meja vertikal diameter 500mm: | 30kg | ||
| Ukuran meja horizontal diameter 500mm: | 27kg | ||
| Beban Maks: | 300kg | ||
Pilihan penggetar getaran lain yang tersedia
| Model |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Akselerasi Terukur (m/s2) | Kecepatan Terukur(m/s) |
Perpindahan terukur (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak(Kg) |
Dimensi Kumparan Bergerak(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Fitur:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit magnetik ganda, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Pengungkit lurus dan badan komposit berorientasi impor kekakuan, kapasitas beban eksentrik.
4. Fondasi isolasi Trunnion khusus untuk penggunaan hormon, pemasangan kenyamanan bergerak.
5. Sistem gerak canggih untuk memastikan keandalan tinggi lingkaran dinamis.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis balon kecil bantalan, meningkatkan kapasitas meja getar, meningkatkan kinerja frekuensi rendah.
Parameter Teknis Meja Getar Horizontal (uji sumbu X,Y):
Parameter Teknis Meja Getar Vertikal (uji sumbu Z):

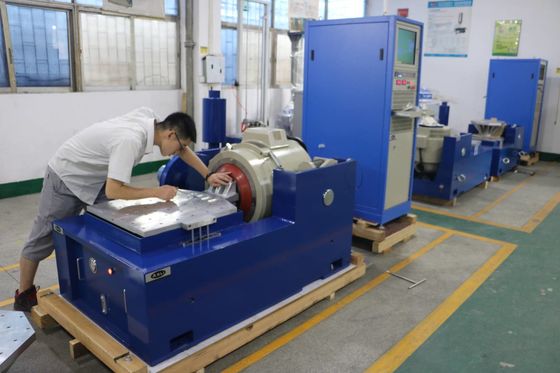

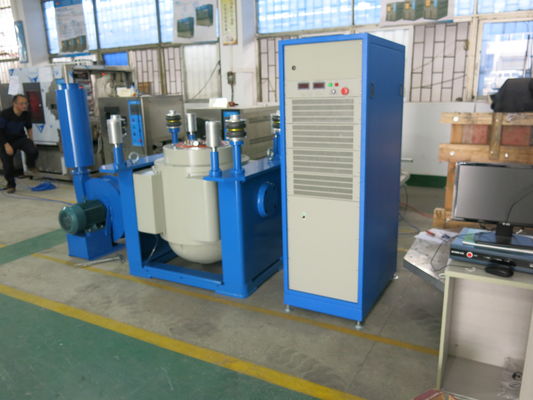

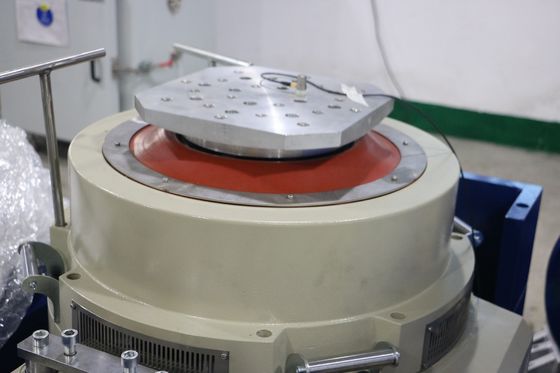

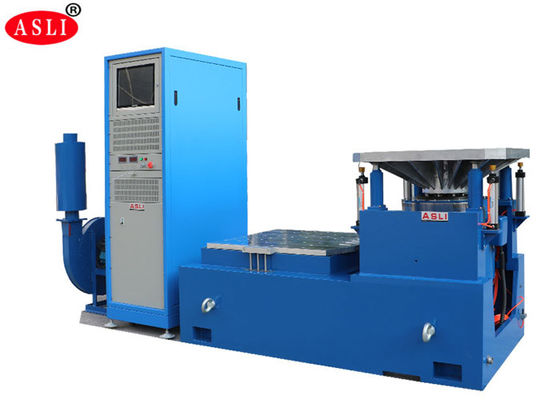

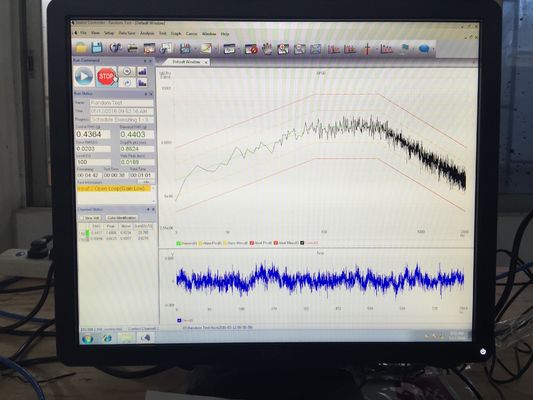

Foto untuk referensi:
Kunjungan Pelanggan ASLi Company:
|
|
