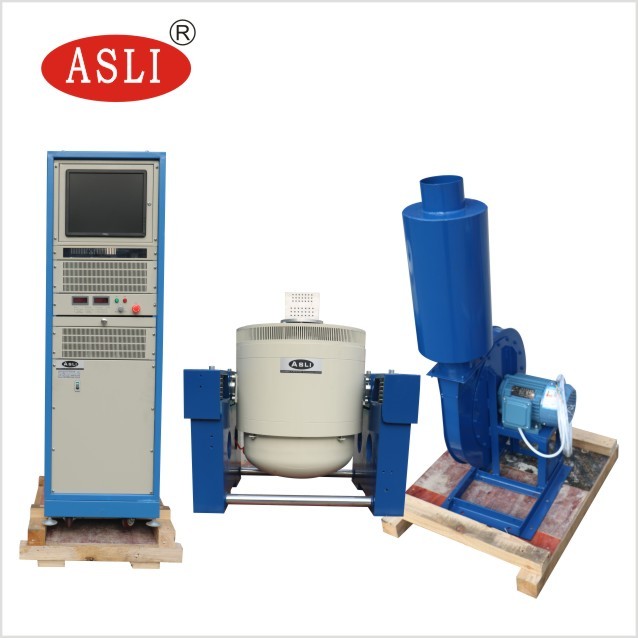

Sistem Penggetar Elektronik Frekuensi Tinggi Gaya Kecil 3KN Dalam Peralatan Laboratorium Dengan Beban 100k kg
Spesifikasi Model dalam tampilan
| Spesifikasi Sistem | |||
| Model Sistem: | ES- 3 | ||
| Rentang Frekuensi: | 3~3500 | ||
| Gaya Terukur | Sinus N | 3000 | |
| Acak N | 3000 | ||
| Guncangan N | 6000 | ||
| Akselerasi Maks. | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Guncangan(m/s2) | 2000 | ||
| Kecepatan Maks. | sinus (m/s2) | 1.6 | |
| Guncangan(m/s2) | 1.6 | ||
| Perpindahan Maks. | Perjalanan Maksimum mm (p-p) |
25 | |
| Kumparan Bergerak | 3.5kg | ||
| Dimensi kumparan bergerak | Dia 230mm | ||
| Beban Maks: | 100kg | ||
Pilihan penggetar getaran lain yang tersedia
| Model |
Sinus Terukur Gaya (N) |
Acak Terukur Gaya (N) |
Frekuensi Rentang (Hz) |
Akselerasi Terukur (m/s2) | Kecepatan Terukur(m/s) |
Perpindahan Terukur (p-p)mm |
Beban Maks. (Kg) | Kumparan Bergerak(Kg) |
Dimensi Kumparan Bergerak(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Contoh Getaran untuk pengujian Acak
Fitur:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit magnetik ganda, kebocoran fluks magnetik rendah, struktur ringkas dan rasional.
3. Batang rocker, bantalan rol lurus dan badan komposit berorientasi impor, kekakuan, kapasitas beban eksentrik.
4. Fondasi isolasi trunnion khusus untuk penggunaan hormon, pemasangan yang nyaman.
5. Sistem gerakan canggih untuk memastikan keandalan tinggi lingkaran dinamis.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis balon kecil bantalan, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
Parameter Teknis Meja Getaran Horizontal (uji sumbu X,Y):
Parameter Teknis Meja Getaran Vertikal (uji sumbu Z):

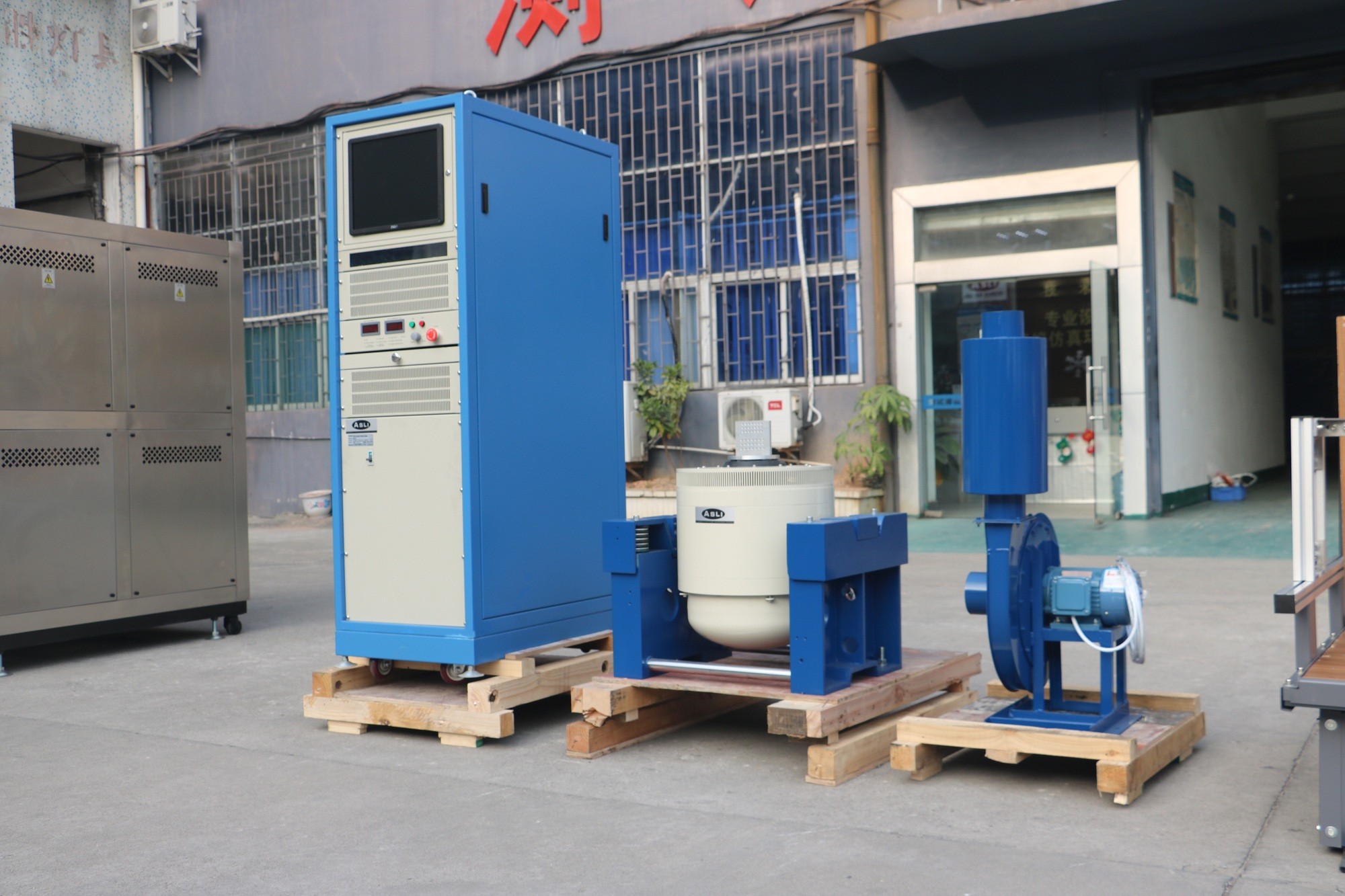

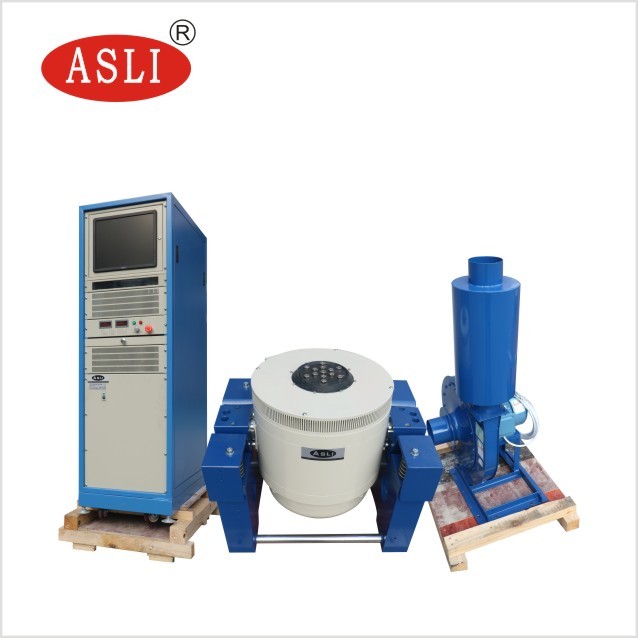

Gambar untuk referensi:
Kunjungan Pelanggan ke Perusahaan ASLi:
|
|
