Tabel Pengocok Getaran Elektrodinamik Frekuensi Tinggi untuk komponen Elektronik

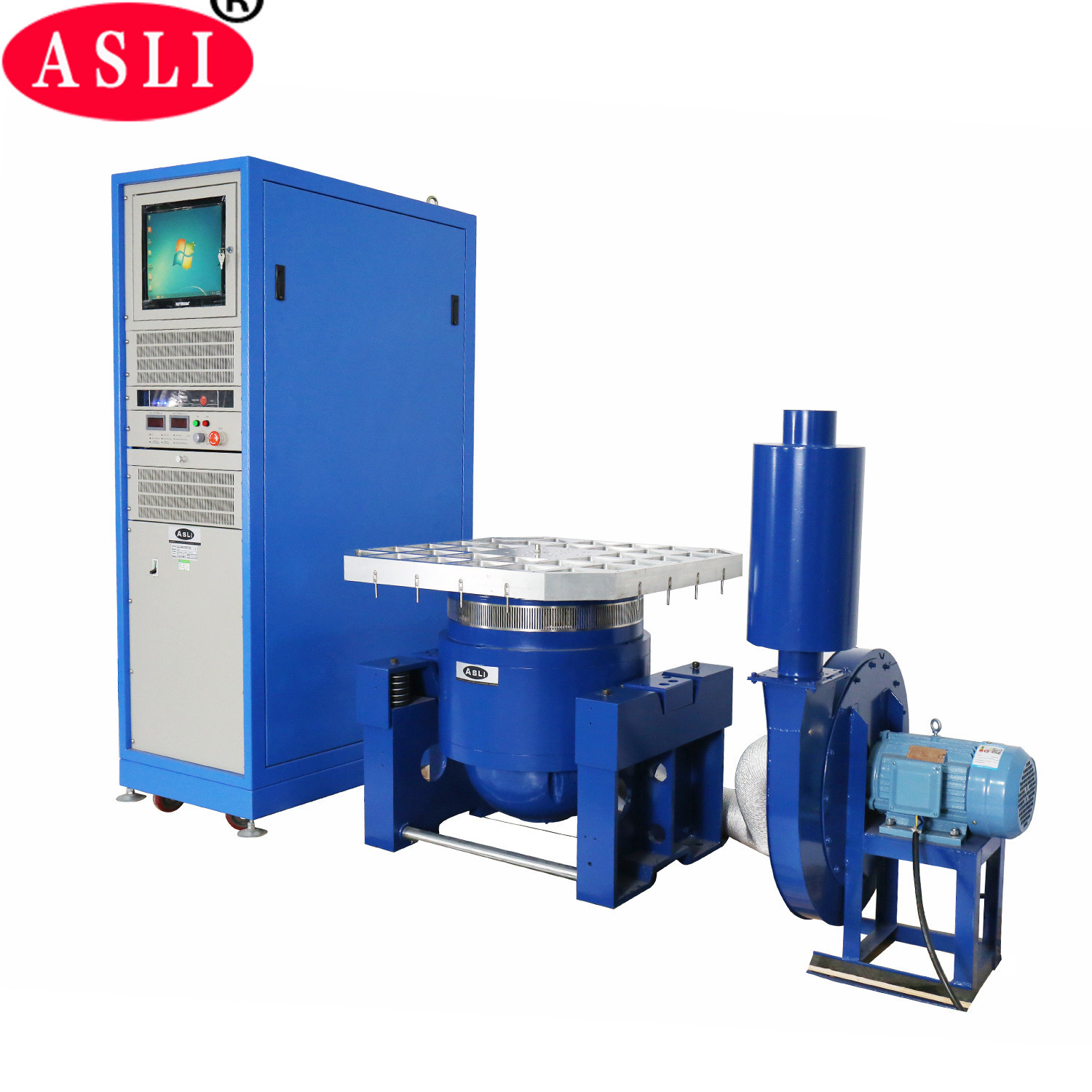

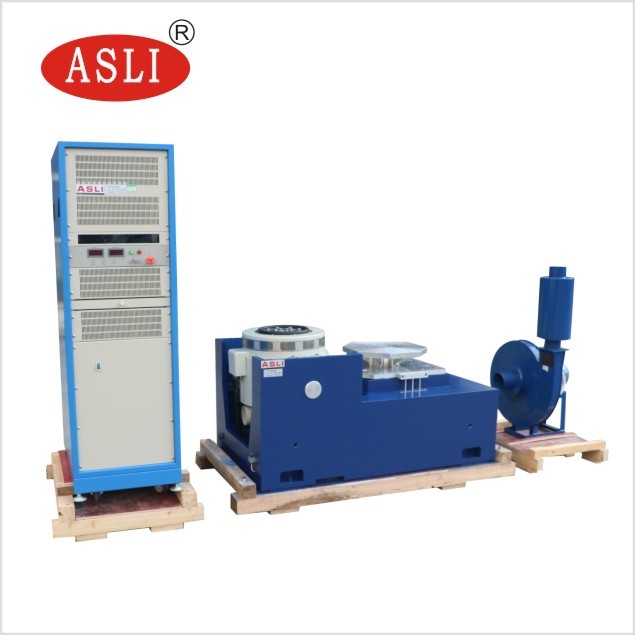

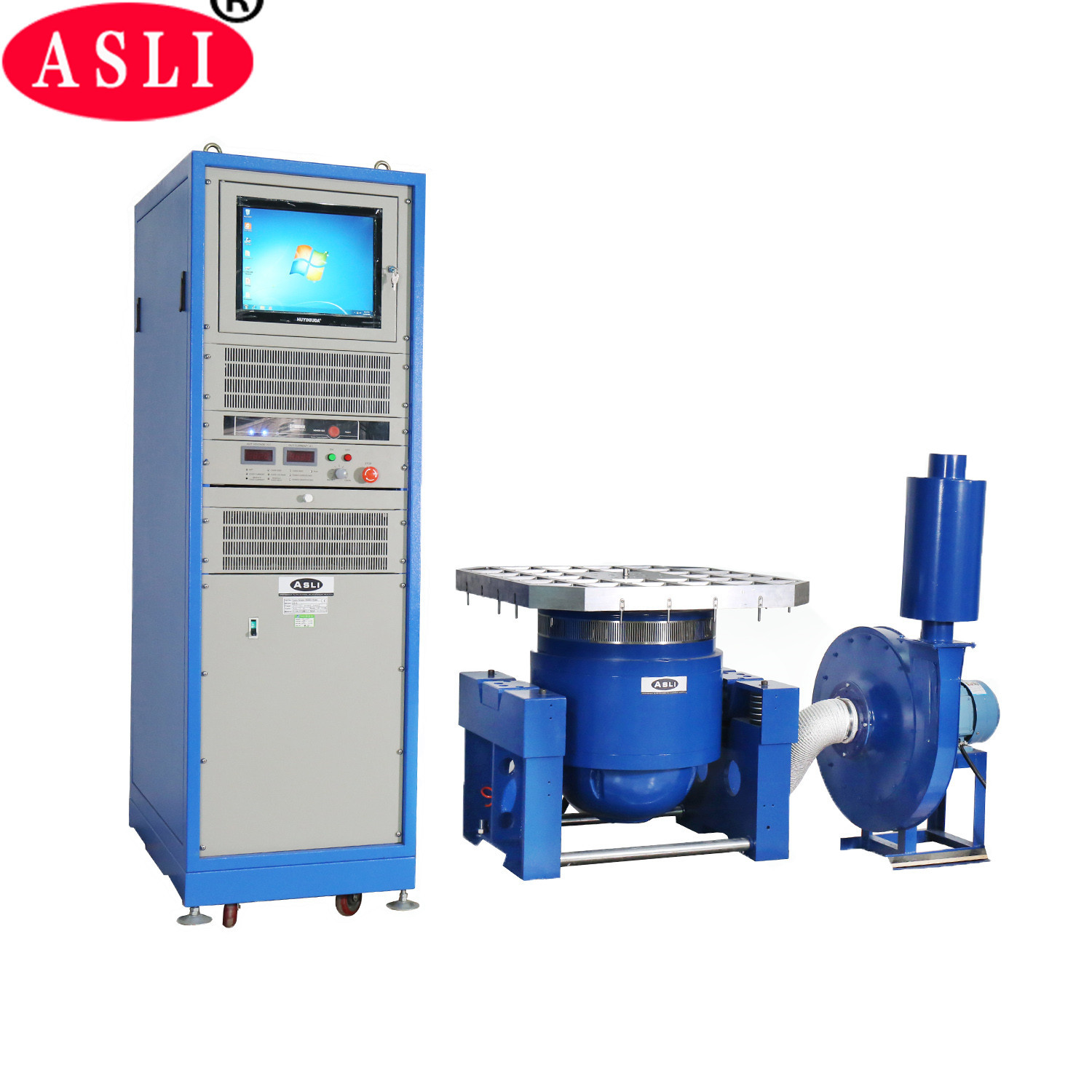

Mesin pengocok elektrodinamik dan pengujian getaran ES-6 6000N
1. ES-6 6000N pengocok elektrodinamik & peralatan pengujian getaran Aplikasi:
Sistem uji pengocok getaran elektro dinamis frekuensi tinggi banyak digunakan dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
2. ES-6 6000N Pengocok elektrodinamik & peralatan pengujian getaran Fitur :
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Rocker Rod orientasi kekakuan tubuh komposit lurus dan berorientasi impor, kapasitas beban eksentrik.
4. Fondasi isolasi Trunnion yang didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan yang tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan daya dukung meja getaran
3.ES-6 6000N Pengocok elektrodinamik & peralatan pengujian getaran Parameter teknik:
| Model |
Dinilai Sine Angkatan (N) |
Dinilai Acak Angkatan (N) |
Frekuensi Rentang (Hz) |
Dinilai Percepatan (m / s2) |
Kecepatan Terukur (m / s) |
Dinilai Penggantian (pp) mm |
Max. Memuat (Kg) |
kumparan bergerak (Kg) |
Dimensi Kumparan bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |

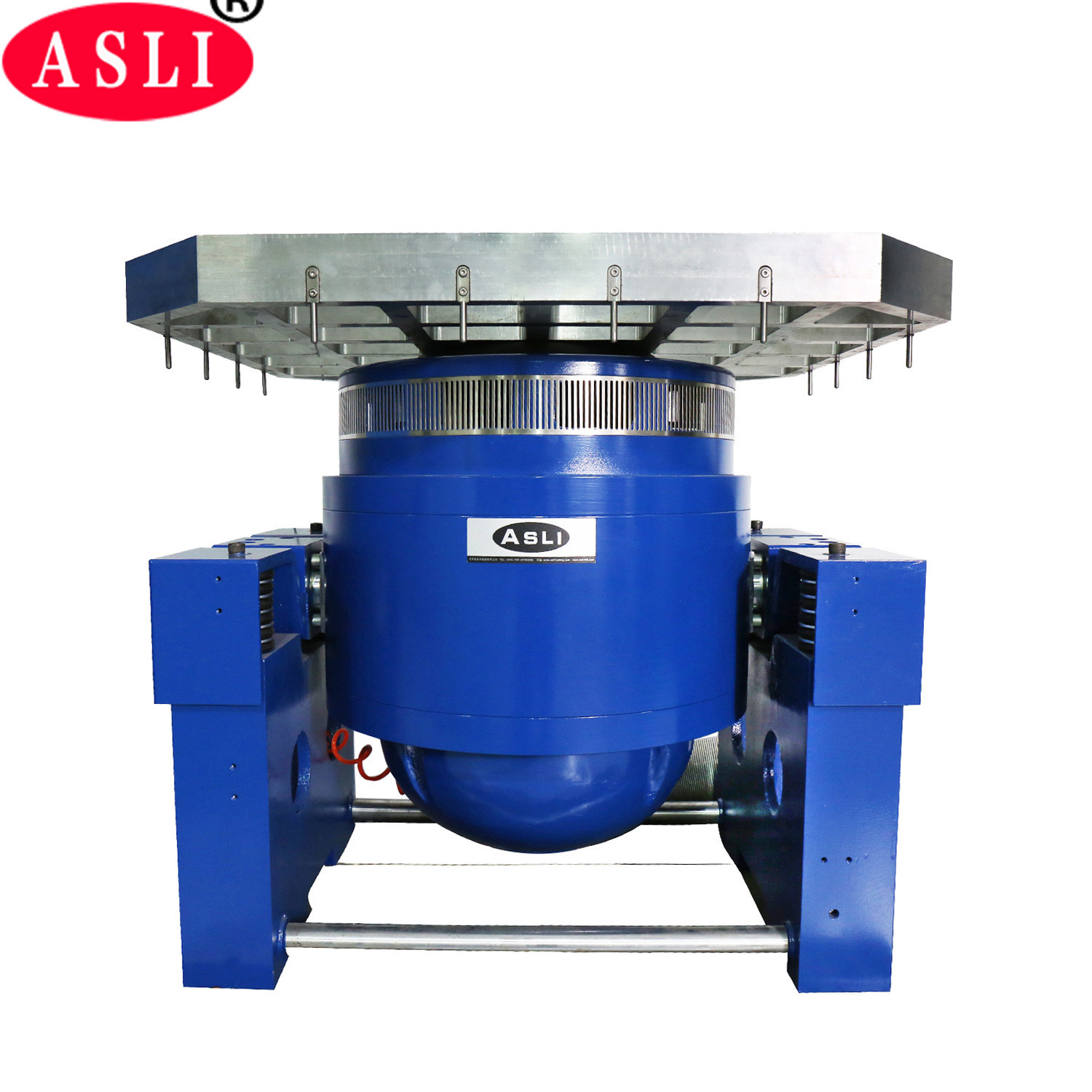

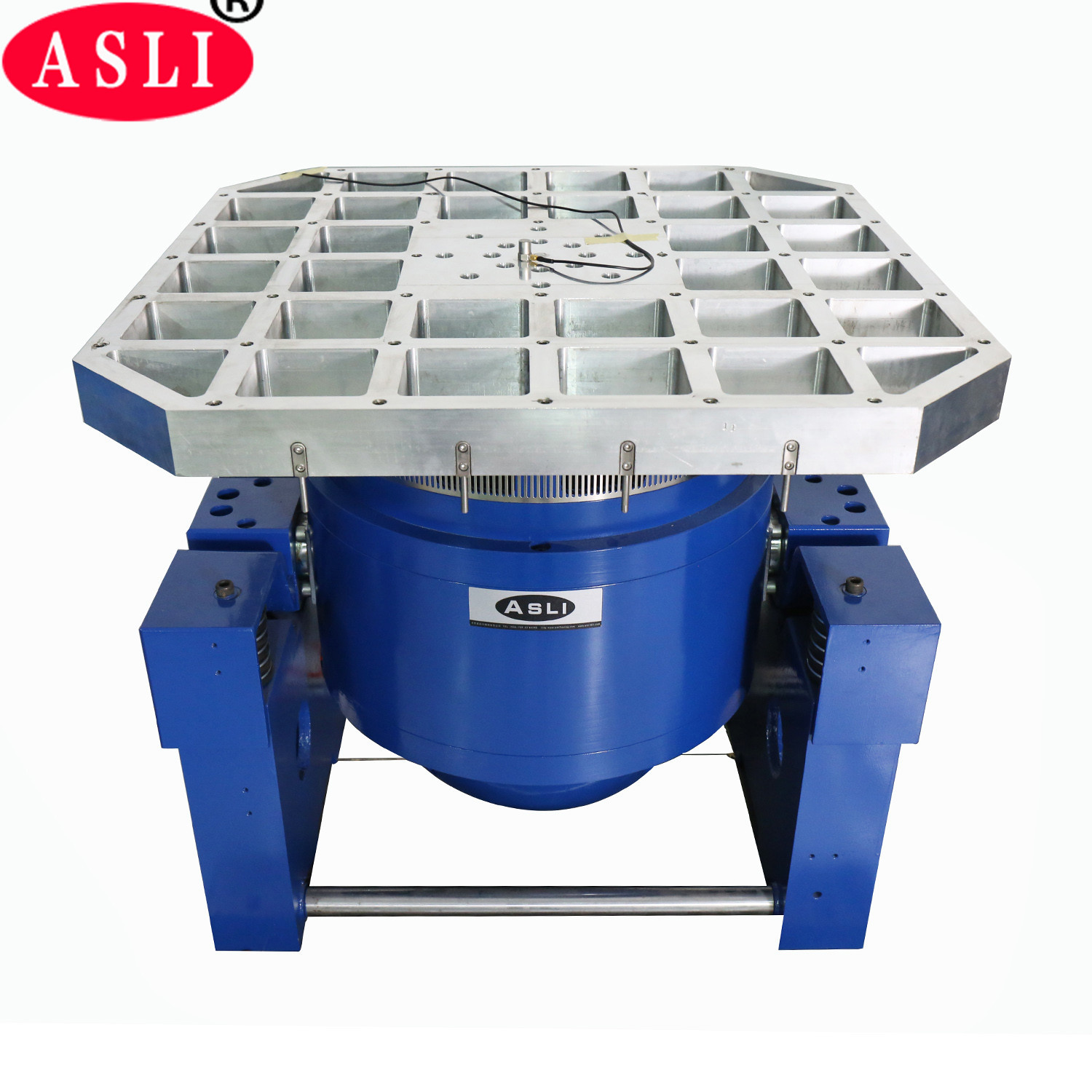

ES-6 Pengocok getaran dinamis elektro
1. Parameter
(1) Nilai Angkatan: gaya sinus 6000N;kekuatan acak 6000N;kekuatan kejut 12000N;
(2) Rentang Frekuensi: 3Hz hingga 3500Hz, Frekuensi tetap, sapu bolak-balik, sinus, acak, guncangan
(3) Mode frekuensi sapuan: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu frekuensi sapuan: 1 hingga 32767
(5) Sapu frekuensi Waktu: frekuensi tetap / tunggal 1-3600 menit, kurva frekuensi sapuan dapat ditampilkan.
(7) Maks.Kecepatan: 1.6m / s
(8) Maks.Perpindahan: 25mmp-p (tanpa beban), puncak ganda
(9) Pemindahan Dampak: 25mm
(10) Berat Coil Pindah: 6,5kg
(11) Getaran Gelombang: sinus, acak, guncangan, spektrum kontrol, gelombang, jangkauan dinamis sinyal dapat ditampilkan
(12) Diameter Coil Bergerak: Φ230 mm
(13) Dimensi Sistem Getaran: W950xH650xD800 mm
(14) Berat Sistem Getaran: 750KG
2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Koneksi Komunikasi 1 set
(4) DA-6 Power Amplifier 1 set
(5) Daya Eksitasi 1 pc
(6) Perangkat Lunak Driver 1 set
(7) Sistem Pendingin 1 set
(8) Printer Warna 1 set
(9) Sensor Akselerasi (termasuk jalur keluaran) 1 pc
2-4-2 Mengontrol Spesifikasi Perangkat Lunak
2-4-2-1 Gelombang Sinusoidal
(1) Mode Kontrol: perangkat lunak pengontrol gelombang sinusoidal
(2) Rentang Frekuensi: 1,0 hingga 5000hz (1,0 hingga 12000hz adalah opsional)
(3) Kontrol Rentang Dinamis: 100dB
(4) Waktu Loop Tertutup: 10ms
(5) Akurasi Kontrol: ± 1dB
(6) Resolusi Frekuensi: 0,01%
(7) Kecepatan Sapu: sapuan linier 0 hingga 6000hz / s;sapuan logaritmik 0 hingga 6000hz / s
(8) Distorsi Gelombang: <0,3%
2-4-2-2 Gelombang Acak
(1) Mode Kontrol: PSD
(2) Rentang Frekuensi: DC hingga 4800Hz, (DC hingga 11000Hz adalah opsional)
(3) Resolusi: Maks. 1600 garis
(4) Kontrol Rentang Dinamis: 90dB
(5) Waktu Loop Tertutup: biasanya 100ms
(6) Akurasi Kontrol: ± 1dB
2-4-2-3 Gelombang Kejut
(1) Mode Kontrol: bentuk gelombang dapat dikontrol
(2) Shock Mode: gelombang setengah sinus, gelombang gigi gergaji, gelombang segitiga, gelombang persegi panjang, gelombang trapesium
(3) Rentang Frekuensi: DCto22000Hz
(4) Bingkai: Maks. 32K
(5) Durasi Waktu: 0,5-3000ms
(6) Mode Kompensasi: pre-pulse, after-pulse, pre / after-pulse
