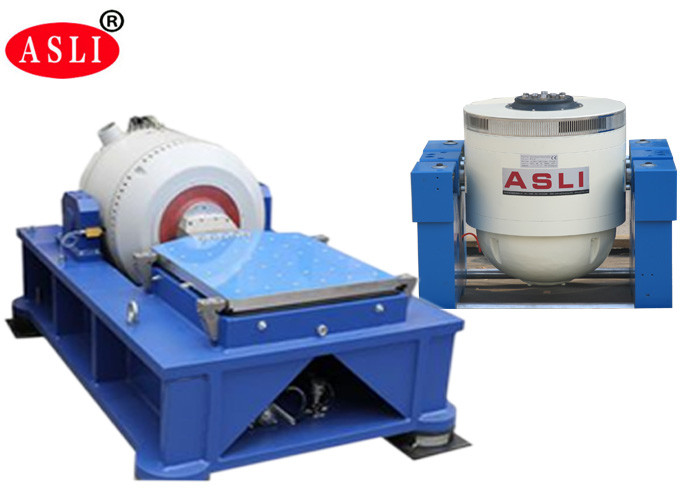

Pemeriksa Getaran Frekuensi Tinggi Vertikal & Horizontal Akselerasi Guncangan Baterai
Prinsip kerja eksiter getaran elektromagnetik mirip dengan pengeras suara di mana konduktor listrik digerakkan oleh aksi gaya elektromagnetik dalam medan magnet. Gaya untuk mempercepat bagian yang bergerak dihasilkan oleh keseimbangan antara arus penggerak dan fluks magnet. Oleh karena itu, dengan mengontrol arus penggerak, seseorang dapat mengontrol generator getaran.
Tingkat akselerasi maksimum eksiter getaran elektromagnetik ditentukan oleh arus maksimum dan pembebanan. Pada frekuensi rendah, perpindahan bagian yang bergerak dibatasi sehingga akselerasi tidak akan mencapai tingkat tinggi. Frekuensi resonansi elemen yang bergerak diatur lebih tinggi daripada batas atas rentang frekuensi.

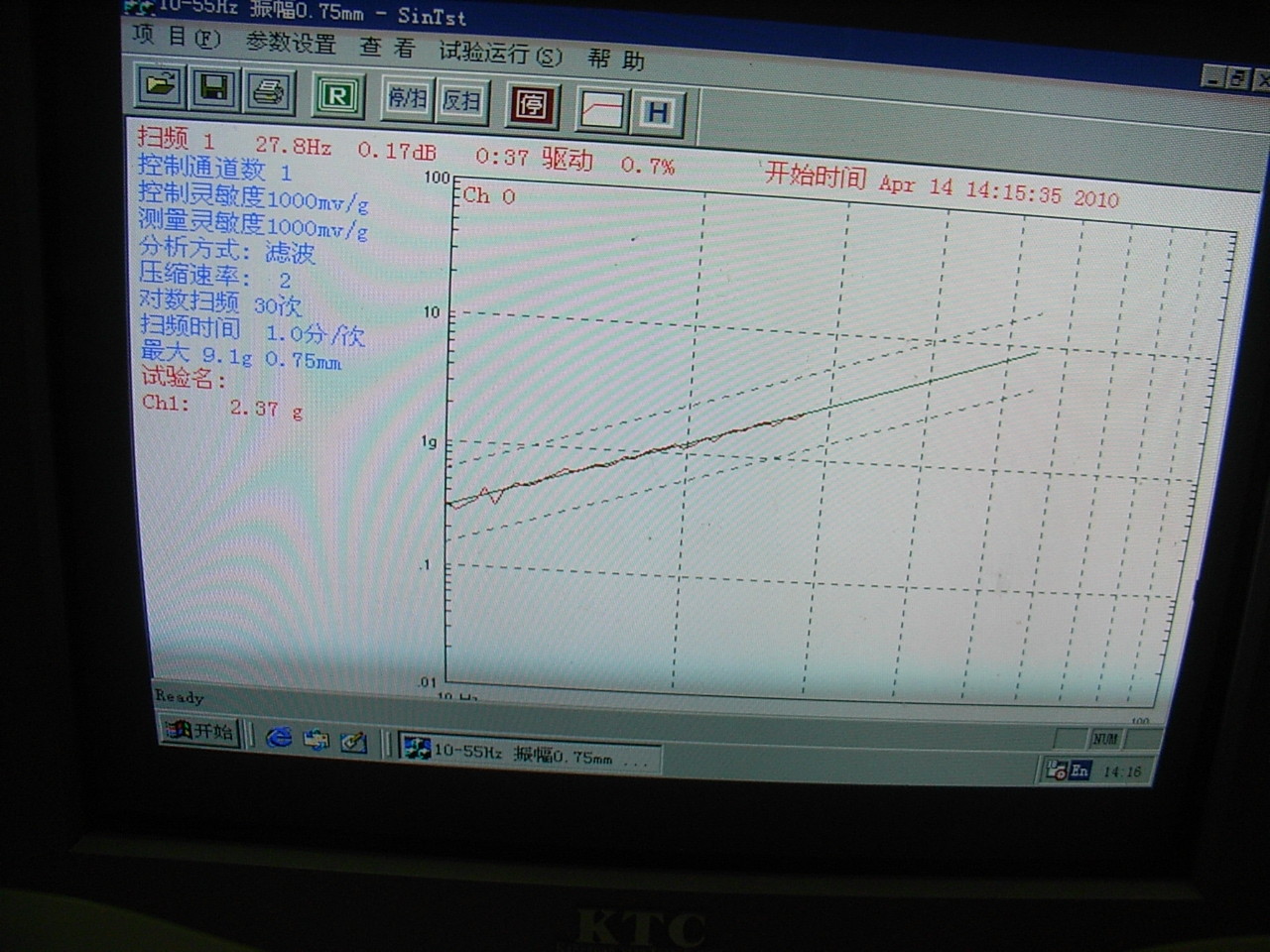

Kinerja generator getaran dapat tercermin dari grafik yang menampilkan akselerasi maksimum pada frekuensi yang berbeda. Dengan menggunakan plot log-log, pembatasan perpindahan dapat dinyatakan sebagai garis lurus dengan kemiringan 6 dB/oktaf.
Parameter Teknis:
| Model |
Sinus Nominal Gaya (N) |
Acak Nominal Gaya (N) |
Frekuensi Rentang (Hz) |
Akselerasi Nominal (m/s2) | Kecepatan Nominal (m/s) |
Perpindahan Nominal (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak (Kg) |
Dimensi kumparan bergerak (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Fitur:
1. Sistem suspensi yang kokoh dan panduan gerak linier, kapasitas beban yang kuat, fungsi panduan yang baik, stabilitas tinggi.
2. Kantong udara pusat beban dengan kekakuan statis tinggi dan kekakuan dinamis rendah, kapasitas beban yang kuat, kinerja sempurna pada variasi amplitudo.
3. Switching daya kelas D efisiensi tinggi, arus puncak 3-sigma, konsumsi daya rendah dan distorsi harmonik minimum.
4. Diagnosis mandiri cepat dengan pengaman, keandalan keselamatan tinggi.
5. Perangkat isolasi guncangan kantong udara untuk platform getaran tanpa perlu pondasi tambahan, reproduksi gelombang getaran yang sempurna dan pengurangan transmisi getaran.

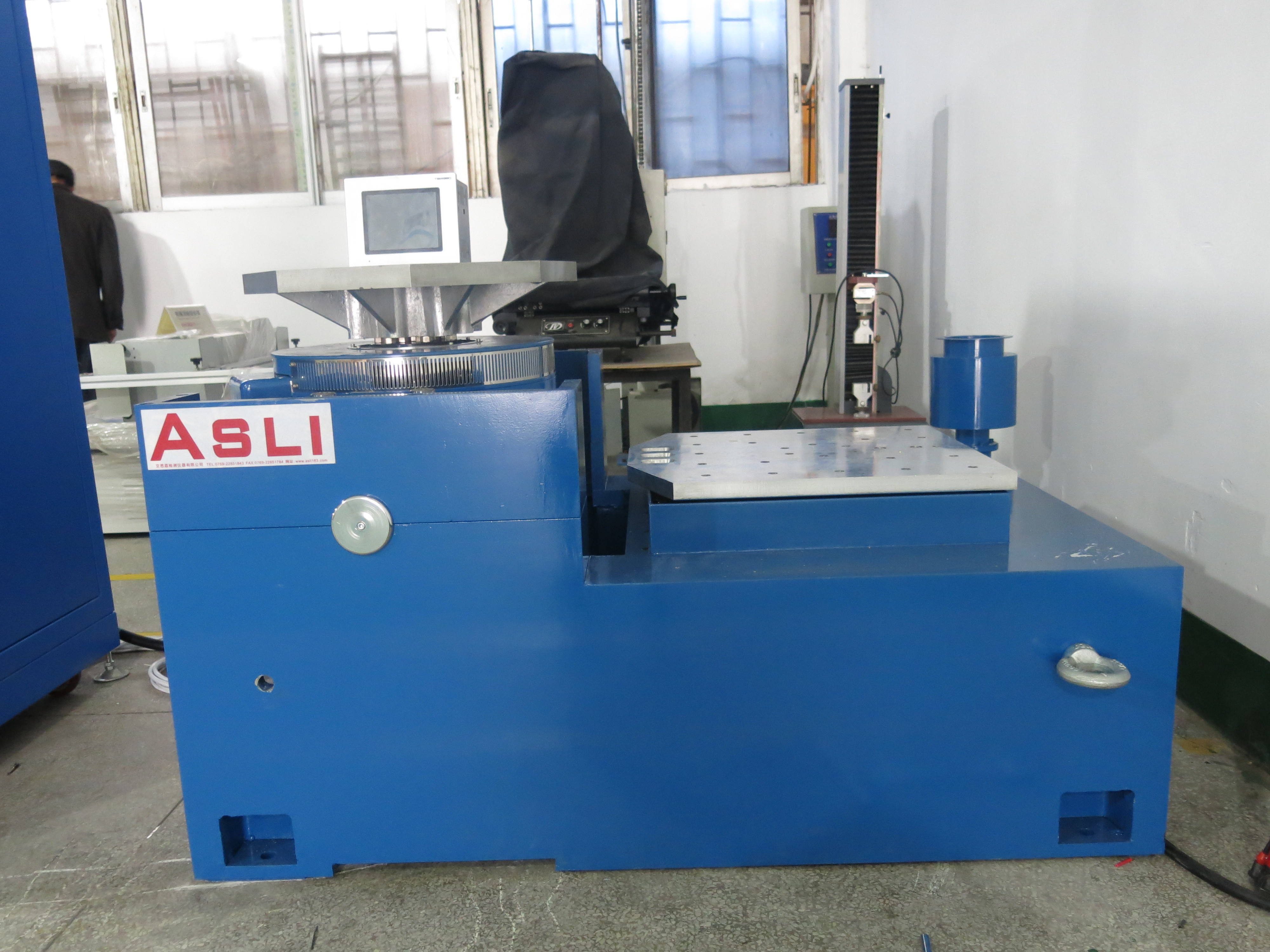

6. Platform ekspansi horizontal dan vertikal untuk aplikasi yang berbeda.
7. Operasi pengontrol yang sederhana.
parameter teknis ekspander horizontal:
| Model | Ukuran Meja (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Pemeriksa Getaran Frekuensi Tinggi Akselerasi Guncangan Baterai Vertikal & Horizontal selamat menghubungi kami.
