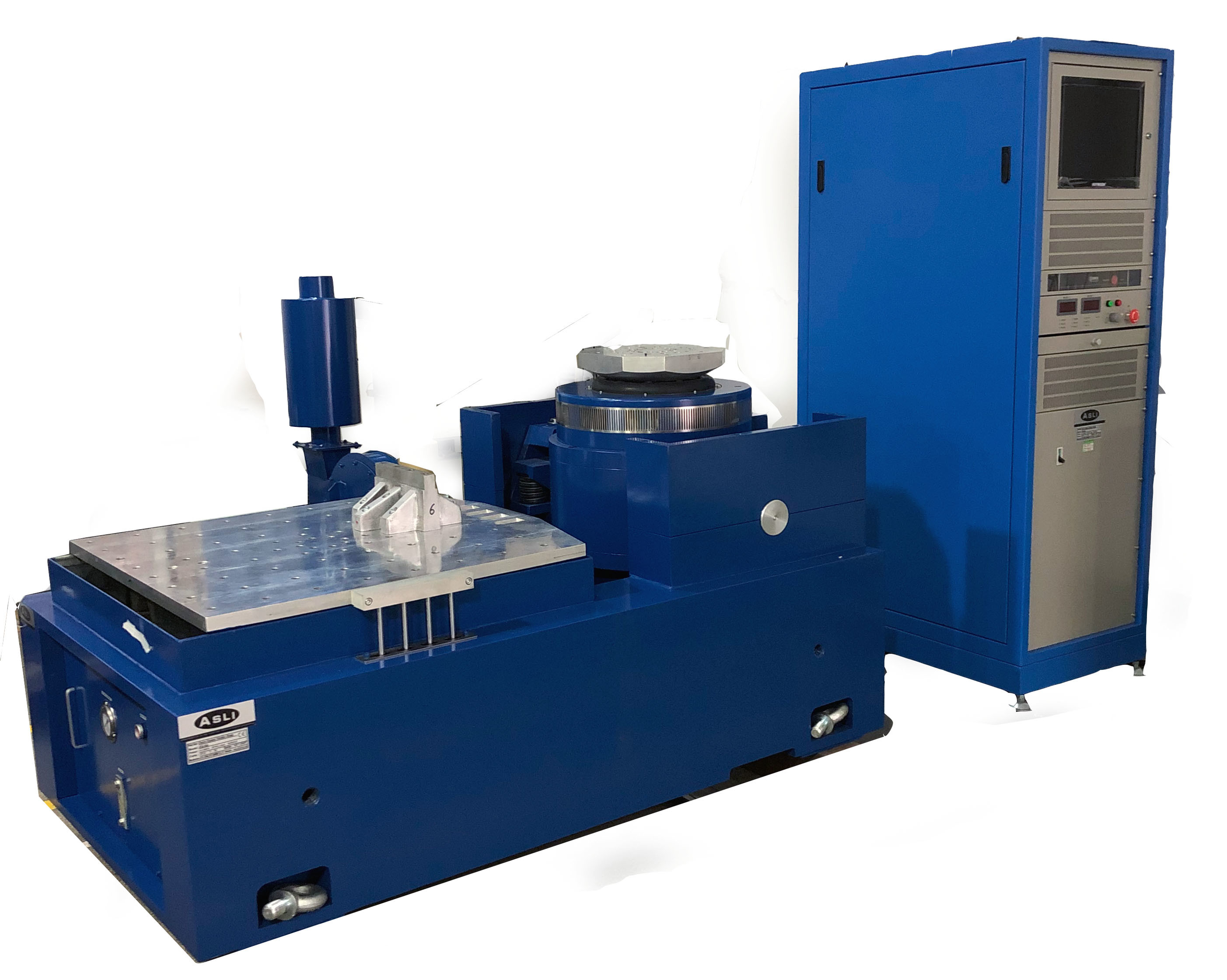

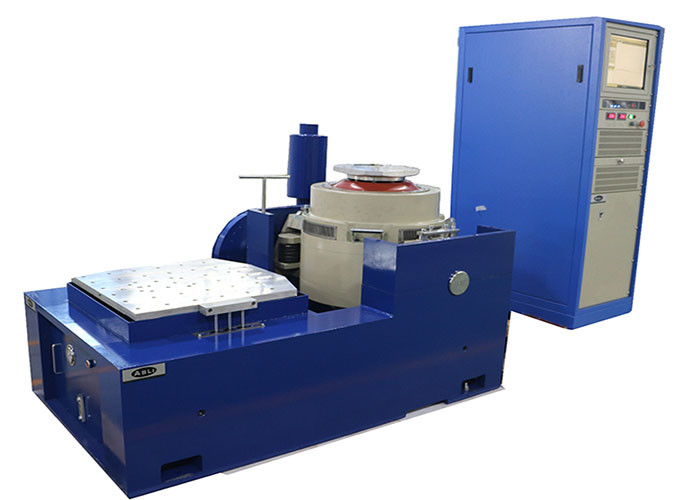

Pengocok Elektrodinamik 30000N untuk Pengujian Getaran Perangkat Tampilan LED
Pengocok Elektrodinamik 30000N untuk Pengujian Getaran Perangkat Tampilan LEDbanyak digunakan dalam pertahanan, penerbangan, kedirgantaraan, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya.Jenis peralatan ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja aktual dan uji kekuatan struktur, aplikasi produk luas, lebar aplikasi jelas, efek pengujian luar biasa dan dapat diandalkan.Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana/amplitudo tetap.Peralatan melalui kegagalan terus menerus untuk menjalankan 3 bulan pengujian, kinerja yang stabil, kualitas yang dapat diandalkan.
LEMBAR DATA KINERJA
| pengocok (ES-30) | ||
| Gaya sinus (puncak) | 30kN | |
| Kekuatan kejut (puncak) | 60 kN | |
| Rentang frekuensi | 5~2,600Hz | |
| Perpindahan (kontinu) | 100 mm | |
| Maks.Kecepatan | 1,8 m/s | |
| Maks.Percepatan | 75 G | |

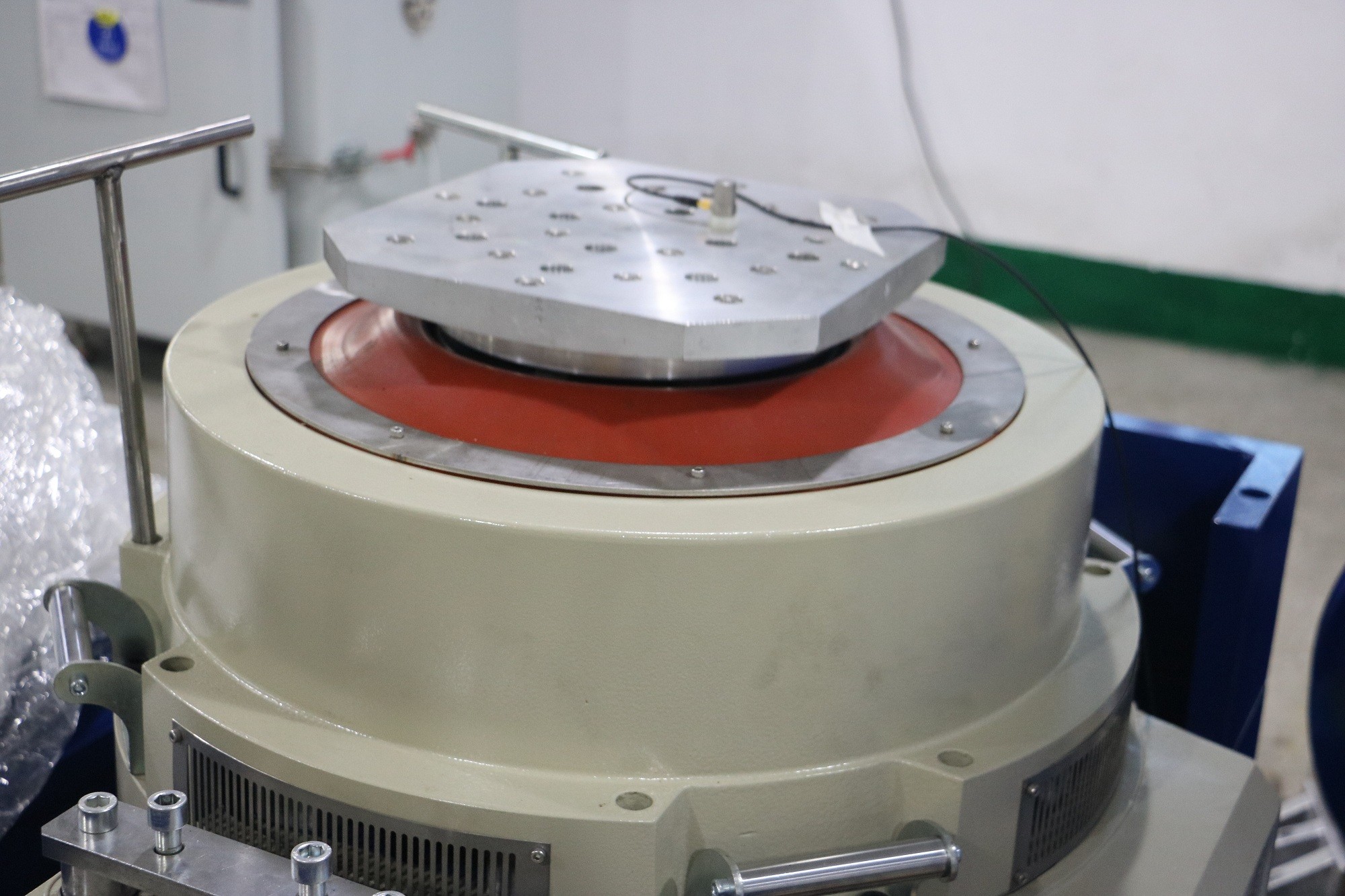

| Diameter jangkar: | 445 mm | |
| 1st urutan frekuensi resonansi | 2,400Hz | |
| Momen eksentrik yang diizinkan | >500 Nxm | |
| Berat jangkar | 40 kg | |
| Dimensi sekrup HE / ST | M10 (metrik) | |
| Frekuensi isolasi getaran aksial | <3Hz | |
| Maks. Payload | 500 kg | |
| Kebocoran fluks magnet | ≤1 mT | |
| Dimensi (L×W×H, belum dibongkar) | 1.330x860x1.250 mm | |
| Berat (dibongkar) | 2.500 kg | |
| Instalasi | Tikar karet (diperlukan baut jangkar) | |
| Penguat Daya | ||
| Keluaran penguat | 30 kVA | |
| SNR | >65 dB | |
| Tegangan keluaran terukur | 120 Vrms | |
| Efisiensi penguat | > 90% | |
| Dimensi (L×W×H, belum dibongkar) | 800x900x2.100 mm | |
| Berat (dibongkar) | 500 kg | |
| Peniup (Model# PBL-W30) | ||
| Volume udara | 0,46 saya3/s | |
| Kekuasaan | 7,5 kW | |
| Diameter saluran udara: | 200 mm | |
| Tekanan udara | 8.8kPa | |
| Instalasi | Dapat disambungkan ke langit-langit (hingga dua tikungan 90 derajat), lari maksimal 20' | |

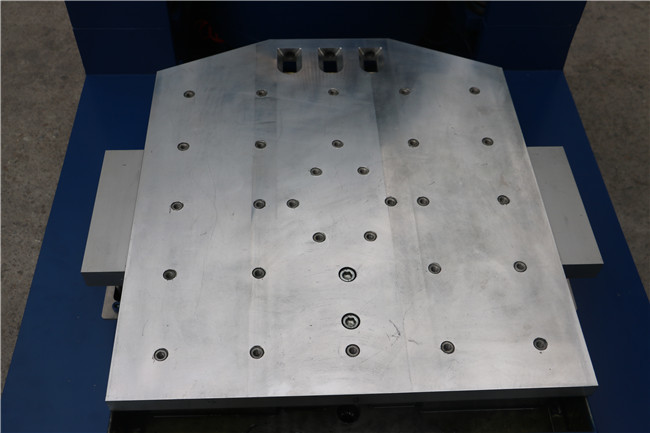

| Meja Slip Horisontal | ||
| Ukuran | 600x600 mm | |
| Ketebalan | 45 mm | |
| Frekuensi akumeniru | 2.000 Hz | |
| Efektif sayapantat | 54 kg | |
|
catatan: 1. Bantalan film minyak bertekanan tinggi digunakan untuk keseragaman yang lebih baik. |
||
| Getaran Pengontrol dan Akselerometer | ||
| Pengontrol Getaran | Pengontrol Getaran dengan Sinus, Acak, Kejutan, dan Kalibrasi Diri. | |
| Akselerometer | 100mV/g, Rentang: 50g, Frekuensi Kerja: 1-10kHz, Berat: 11gram, dengan kabel noise rendah 10 kaki | |
| Fungsi/aksesori lain yang didukung | ||
| Ruang lingkungan | Didukung | |
| Perangkat seluler | Dapat disesuaikan | |
| Papan isolasi | Dapat disesuaikan | |
| Fitting | Dapat disesuaikan | |
| Lingkungan kerja sistem | ||
| Kisaran suhu | 0-40℃ | |
| Kisaran kelembaban | 0~90%, tanpa kondensasi | |
| Persyaratan daya | 380V/3j/50Hz, 40kVA | |
| Tekanan udara terkompresi | 0,6 Mpa | |
Spesifikasi
| Nama | Baterai Mobil EN50604 IEC62133 UN38.3 Bangku Uji Getaran untuk pengujian Lab | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Dinilai Angkatan Acak (N) | Rentang Frekuensi (Hz) | Nilai Akselerasi (m/s2) | Nilai Kecepatan (m / s) | Perpindahan terukur (pp) mm | Maks.Memuat (Kg) | kumparan bergerak (Kg) | Dimensi kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
