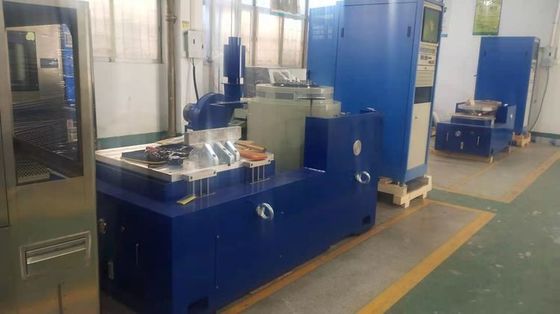

Bagian Otomotif Electrodynamic Vibration Shaker
Product Details
| kekuatan sinus: | 600kg | Kecepatan: | 1.6m/s |
|---|---|---|---|
| Pemindahan: | 25MM | Frekuensi: | 3~3500HZ |
| Memuat: | 180kg | Percepatan: | 100g |
| angker: | 230mm | Standar uji: | IEC61373 |
| Aplikasi: | LED, BAGIAN OTOMATIS, BATERAI | ||
| Menyoroti |
Suku Cadang Mobil Pengocok Getaran Elektrodinamik,Pengocok Getaran Elektrodinamik 1,6 m/s |
||
Product Description
vibration test chamber ES-6.pdf
Peralatan Pengujian Pengocok Elektrodinamik Dengan Gaya Terukur 600kg Memenuhi Uji Getaran IEC61373
Standar yang Berlaku:
ISTA, GB, GJB, JIS, MIL-STD, DIN, ISO, ASTM, IEC, BS dll.
Aplikasi Utama:
- Pengujian komponen satelit
- Pengujian produk dan kemasan
- Penyaringan tegangan umum
- Suku cadang dan sistem otomotif - pengujian kualifikasi
- Perakitan elektronik, pengujian peralatan komputer
- Pengujian avionik dan perangkat keras militer
Aplikasi
Pengocok Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier','isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh pulsa klasik (setengah - sinus) dan uji spektrum respons kejut. Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, ruang angkasa, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
(1) Gaya Terukur: gaya sinus 6000N; gaya acak 6000N; gaya kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi tetap, sapu bolak-balik, sinus, acak, kejut
(3) Mode Sapu-frekuensi: linier, logaritmik, sapu bolak-balik, frekuensi tetap
(4) Waktu Sapu-frekuensi: 1 hingga 32767
(5) Waktu Sapu-frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapu-frekuensi dapat ditampilkan.
(6) Akselerasi Maks. 1000m/s2 (tanpa beban)
(7) Beban Maks 180Kg
(8) Maks. Perpindahan: 25mm p-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Kumparan Bergerak: 6.5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran(mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg
2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Koneksi Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Daya Eksitasi 1 pc
(7) Perangkat Lunak Driver 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Parameter Teknis:
| Nama | Meja Getaran Pengepakan/Penguji Meja Getaran untuk Suku Cadang Otomatis | ||||||||
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s2) | Kecepatan Terukur(m/s) | Perpindahan Terukur (p-p)mm | Pemuatan Maks. (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2. Sirkuit dua-magnetik, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3. Bantalan rol Batang Rocker lurus dan berorientasi impor tubuh komposit orientasi kekakuan, kapasitas beban eksentrik.
4. Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari balon kecil bantalan, meningkatkan kapasitas bantalan meja getaran, meningkatkan kinerja frekuensi rendah.
