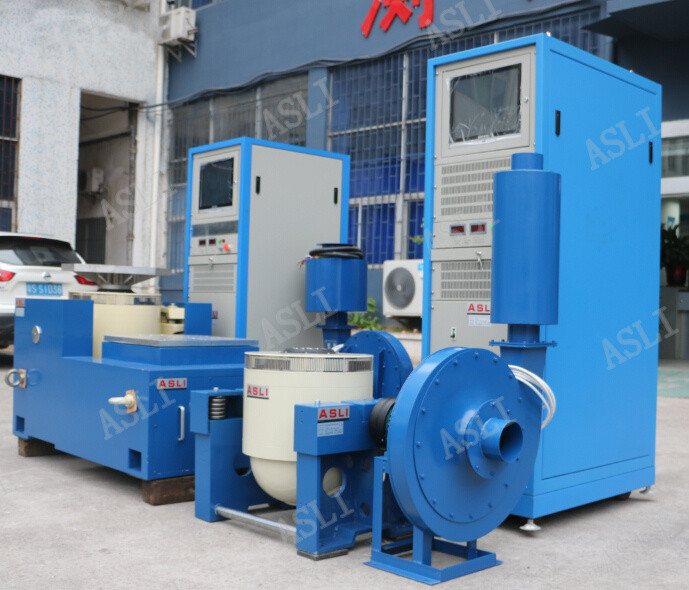

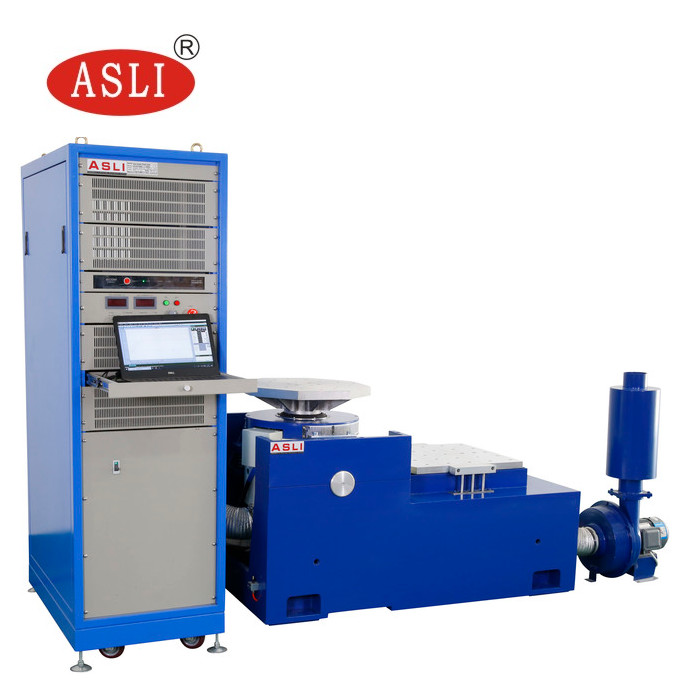

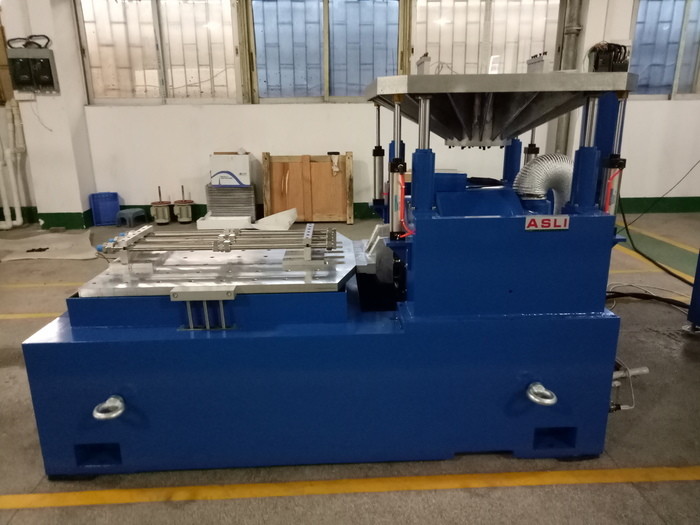

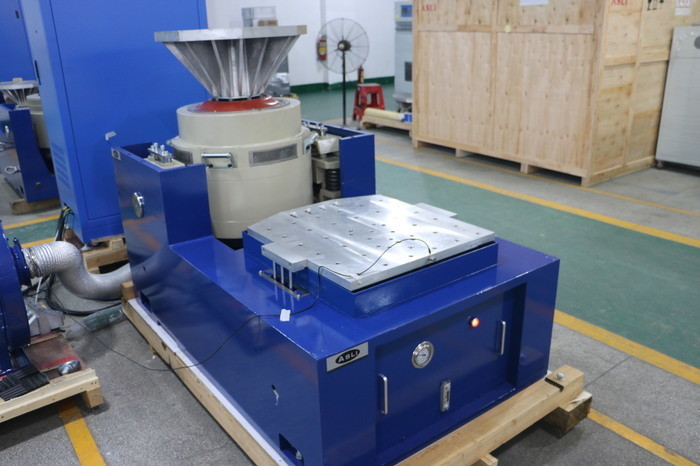

Mesin Uji Getaran Sinus dan Acak Dengan Pengontrol Getaran dan Penguat Daya
Standar: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS dll.
Aplikasi
Penggetar Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga-sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh tes respons klasik (setengah - sinus) pulsa dan kejut.
Industri Aplikasi:Otomotif, Elektronik, Dirgantara, Kapal, Telekomunikasi, Fotoelektronik, Instrumen dll.
(1) Gaya Terukur: gaya sinus 6000N; gaya acak 6000N; gaya kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi tetap, sapuan bolak-balik, sinus, acak, kejut
(3) Mode Sapuan Frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu Sapuan Frekuensi: 1 hingga 32767
(5) Waktu Sapuan Frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapuan frekuensi dapat ditampilkan.
(6) Akselerasi Maks. 1000m/s2 (tanpa beban)
(7) Beban Maks 180Kg
(8) Maks. Perpindahan: 25mm p-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Kumparan Bergerak: 6.5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran (mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg

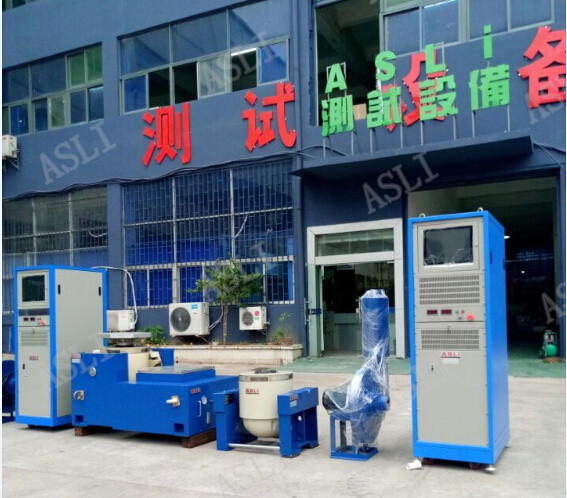

2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Koneksi Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Daya Eksitasi 1 pc
(7) Perangkat Lunak Driver 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Parameter Teknis:
| Nama | Meja Getaran Pengemasan/Penguji Meja Getaran untuk Suku Cadang Otomatis | ||||||||
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s2) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p)mm | Pemuatan Maks. (Kg) | kumparan bergerak (Kg) | Dimensi kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
