Penggetar Getaran Elektrodinamik untuk Uji Sapuan Sinus, Kejut Setengah-sinus, dan Getaran Acak

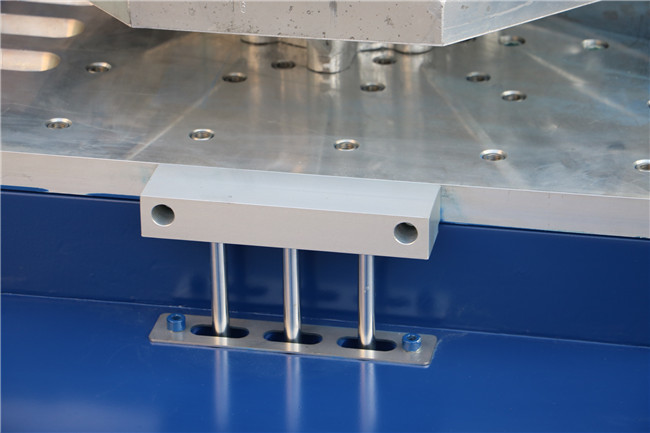

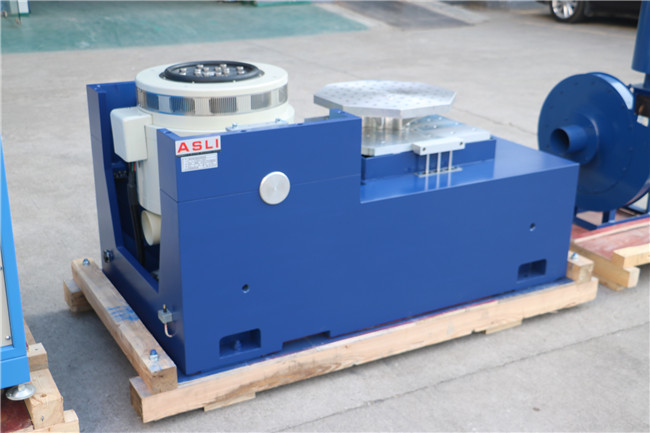

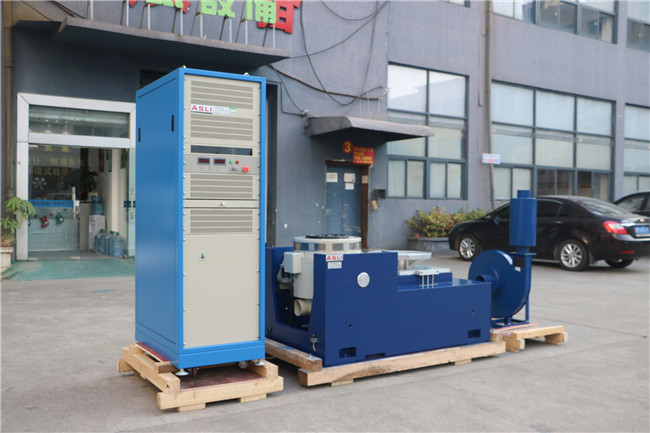

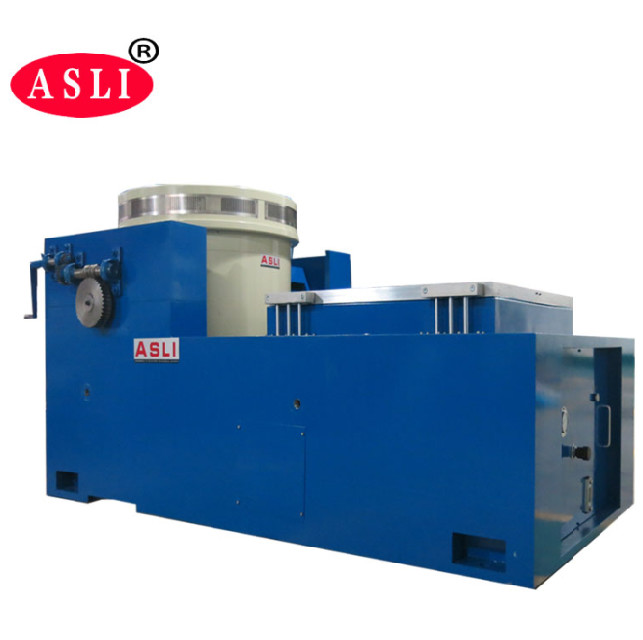

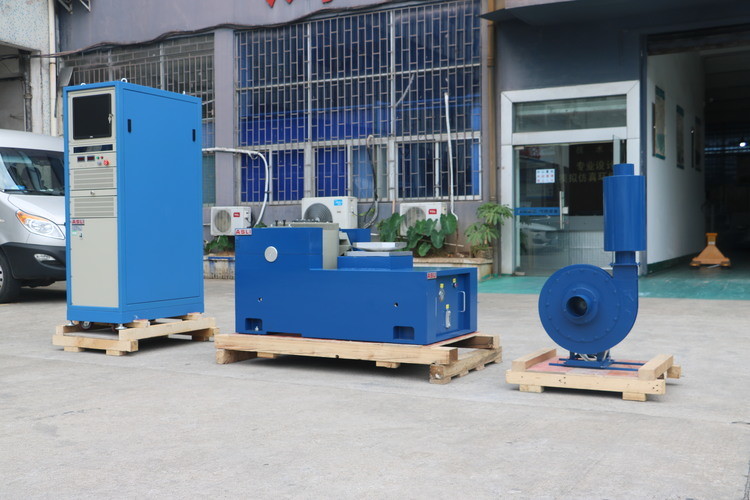

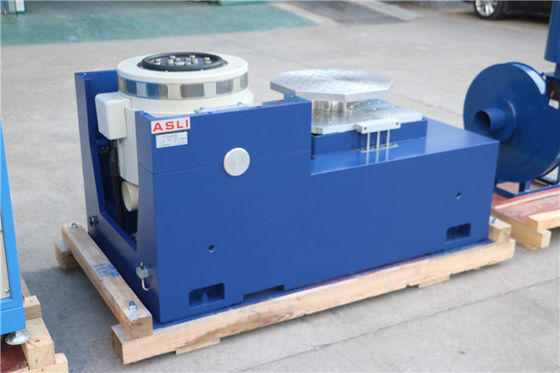

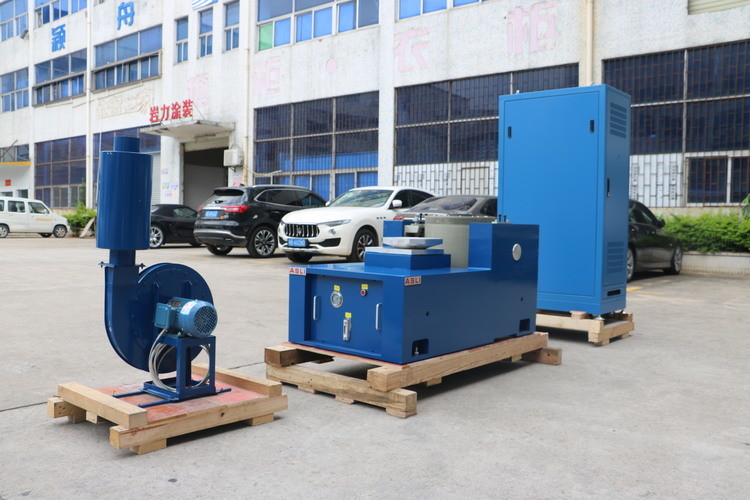

Konfigurasi meja getaran:
rentang frekuensi kontrol penggetar getaran dari DC hingga 3 kHz dan cocok untuk uji kejut percepatan tinggi serta untuk pengujian dengan eksitasi sinusoidal, acak, dan transien.
Armatur yang dapat dipertukarkan dan ringan – secara ekonomis meningkatkan kemampuan beradaptasi, karena penggetar yang sama dapat dilengkapi dengan armatur yang berbeda untuk menyesuaikan permukaan pemasangan sesuai dengan ukuran perangkat yang diuji.
Aplikasi
Penggetar Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit ganda-magnetik', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Udara' dan 'bantalan rol dan panduan linier','isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga-sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan oleh pulsa klasik (setengah - sinus) dan uji spektrum respons kejut. Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, luar angkasa, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
(1) Gaya Terukur: gaya sinus 6000N; gaya acak 6000N; gaya kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi Tetap, sapuan bolak-balik, sinus, acak, kejut
(3) Mode Sapuan-frekuensi: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu Sapuan-frekuensi: 1 hingga 32767
(5) Waktu Sapuan-frekuensi: frekuensi tetap/tunggal 1-3600 menit, kurva sapuan-frekuensi dapat ditampilkan.
(6) Maks. Percepatan 1000m/s2 (tanpa beban)
(7) Beban Maks 180Kg
(8) Maks. Perpindahan: 25mm p-p (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Kumparan Bergerak: 6.5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejut
(13) Diameter Kumparan Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran(mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg
2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Koneksi Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Daya Eksitasi 1 pc
(7) Perangkat Lunak Driver 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Parameter Teknis:
| Nama | Meja Getaran Pengemasan/Penguji Meja Getaran untuk Suku Cadang Otomatis | ||||||||
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s2) | Kecepatan Terukur(m/s) | Perpindahan Terukur (p-p)mm | Pemuatan Maks. (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
