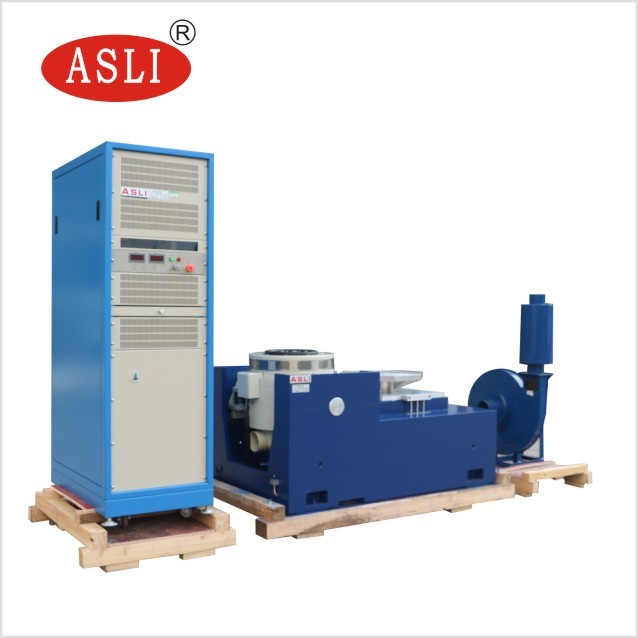

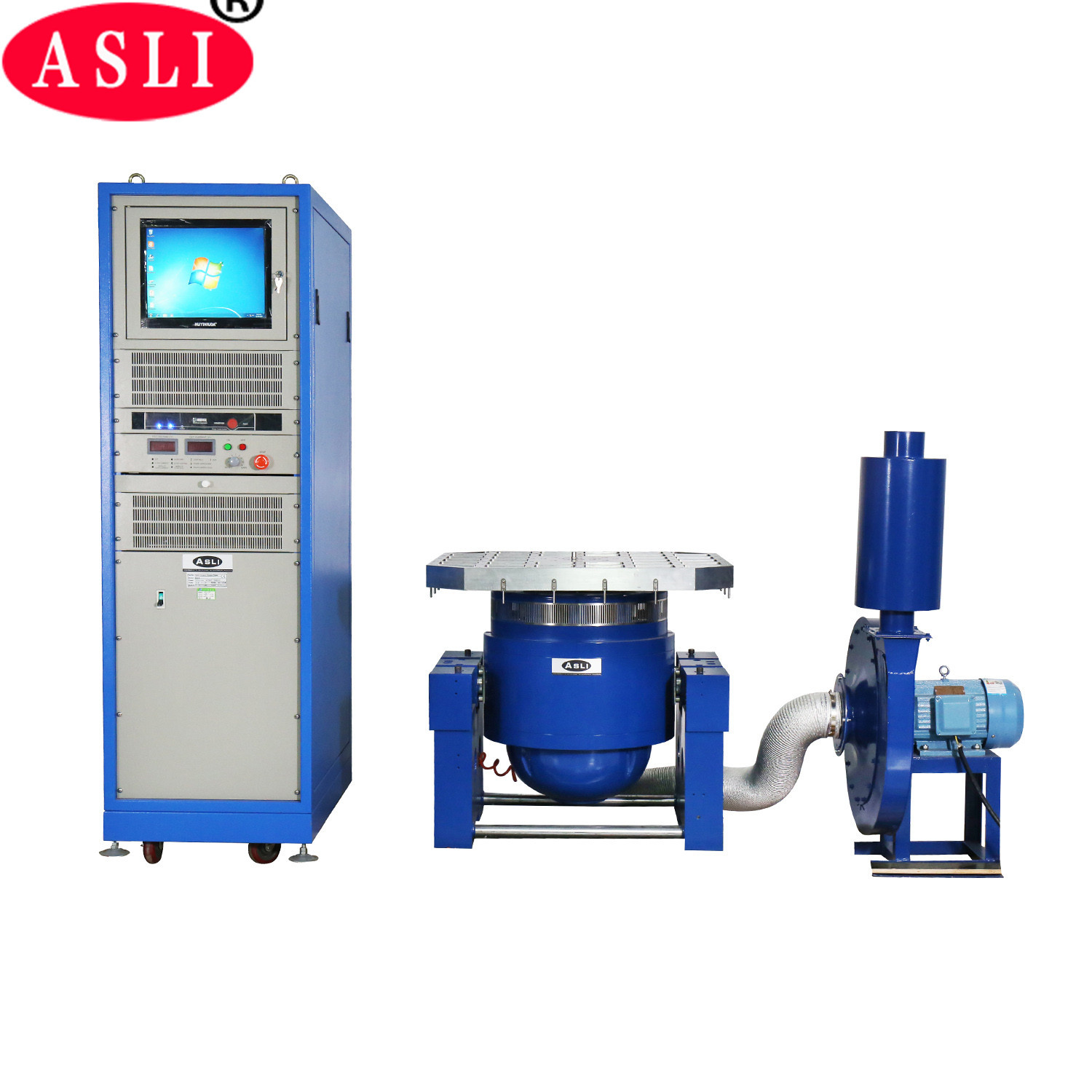

Tester getaran vertikal frekuensi tinggi elektromagnetik dengan tabel getaran yang akurat
Aplikasi:
Kami adalah produsen Electrodynamic frekuensi tinggi Vibration Tester / frekuensi tinggi Vibration Fatigue Tester seri produk, diadopsi'struktur sirkuit magnetik ganda'," lingkaran aksi kerangka yang dihasilkan sendiri ", "Airborne Support" dan "roller bearings and linear guidance", "trunnion isolation" teknologi modern canggih dan teknologi khusus dapat diselesaikan dalam X,Y,Z uji getaran sinus tiga sumbu dan uji getaran acak broadband, yang akan diselesaikan dengan tes spektrum pulsa dan respon kejut klasik (setengah sinus, trapezoidal, gelombang gigi gergaji).komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Sistem Uji Getaran yang Disetujui CE Shaker Elektrodinamik Untuk Fitur Pengecas Baterai:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
2-1 Parameter teknis
(1) Kekuatan nominal: kekuatan sinus 3000N; kekuatan acak 3000N; kekuatan kejut 6000N;
(2) Rentang frekuensi: 3Hz sampai 3500Hz, Frekuensi tetap, menyapu maju mundur, sinus, acak, kejut
(3) Mode frekuensi menyapu: linier, logaritma, menyapu maju mundur, frekuensi tetap
(4) frekuensi menyapu kali: 1 sampai 32767
(5) Waktu frekuensi menyapu: frekuensi tetap / tunggal 1-3600mins, kurva frekuensi menyapu dapat ditampilkan.
(6) Maks. percepatan;1000m/s2(tidak beban)
(7) Kecepatan maksimum: 1,6 m/s
(8) Max. Displacement:25mmp-p (non load), puncak ganda
(9) Pergeseran Dampak: 25mm
(10) Berat Koil Bergerak: 3,5 kg
(11) Arah getaran: vertikal
(12) Gelombang getaran: sinus, acak, kejut
(13) Diameter Koil Bergerak: Φ150mm
(14) Dimensi Sistem Getaran: W750xH599xD680 mm
(15) Berat sistem getaran: 490KG
Tentang Sistem Getaran
(1) Struktur sirkuit magnetik ganda untuk memastikan intensitas medan magnet yang tinggi & mengurangi kebocoran fluks;
Struktur khusus penghapusan gas dapat mengurangi kebocoran fluks ke bawah 1 mt
(2) U-tipe spring,roller dan bantalan linier untuk ketahanan tinggi beban defleksi
(3) Air mata air digunakan untuk isolasi getaran; Sistem getaran bekerja stabil bahkan dengan beban yang berat;
tidak perlu fondasi khusus
(4) Perangkat perlindungan disediakan untuk over-thermal, over-load, over-current, over-voltage, dan
pergeseran yang berlebihan dari penguji getaran;
Perangkat perlindungan jaringan listrik untuk over-voltage, under-voltage, phase missing;
Daya penggerak,pemutus arus, soft-start, over-temperature, short-current, proteksi kesalahan modul
(5) Dapat menyelesaikan sinus, acak, dampak tes lingkungan
(6) Sistem ini memiliki sedikit kebutuhan untuk fluktuasi tegangan, ≤ ± 10% OK
(7) Sistem ini memiliki sedikit kebutuhan untuk grounding resistance, ≤4Ω OK
(8) Keandalan tinggi, terutama cocok untuk berjalan lama
Parameter teknis penguji getaran frekuensi tinggi elektrodinamika:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

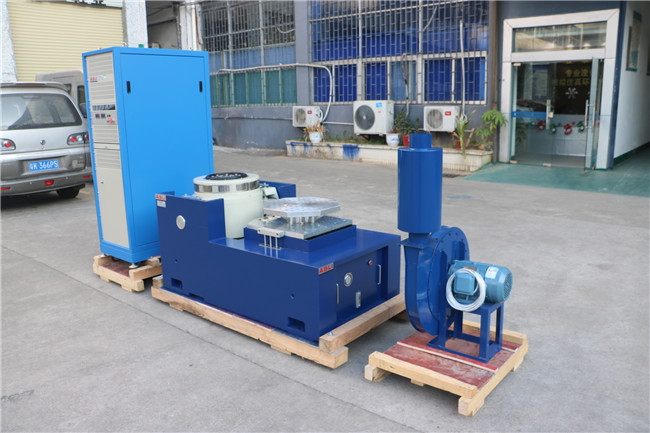

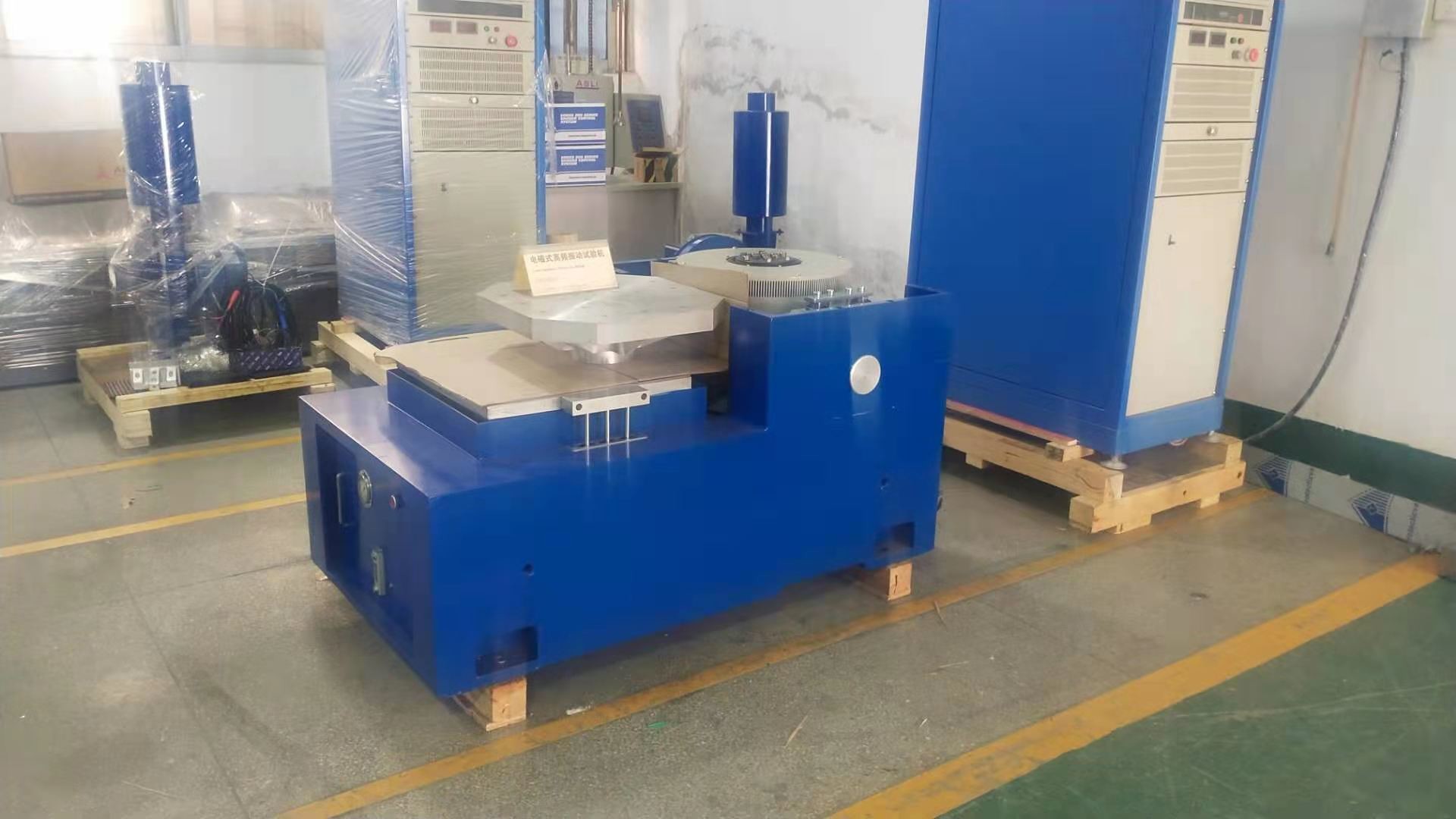

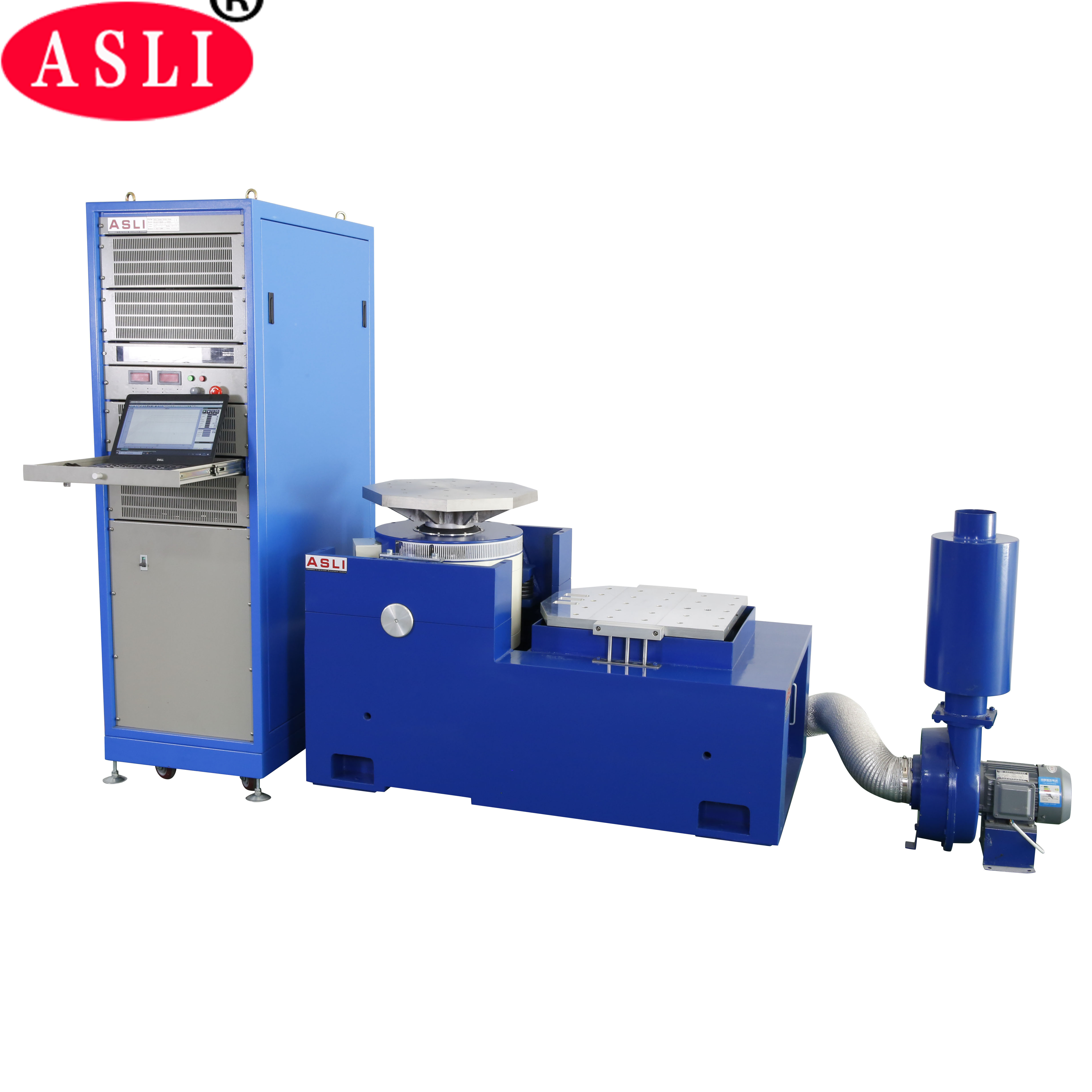

Fitur-fitur stand horizontal:
1. Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kenyamanan untuk menginstal dan menyesuaikan.
3. jalur tekanan statis, bentuk V, dengan kapasitas yang tahan lereng dan bias beban tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
Parameter teknis pembesar horizontal:
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Fitur-fitur bangku vertikal yang diperpanjang:
VT vertikal diperpanjang-bench dan penjepit ditentukan, presisi dihitung, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan kerajinan.
Parameter teknis pembesar vertikal:
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki kerabat pertanyaan tentangElektrodinamika frekuensi tinggi Mesin pengujian mekanik Vibration Fatigue Tester, silakan hubungi saya.
