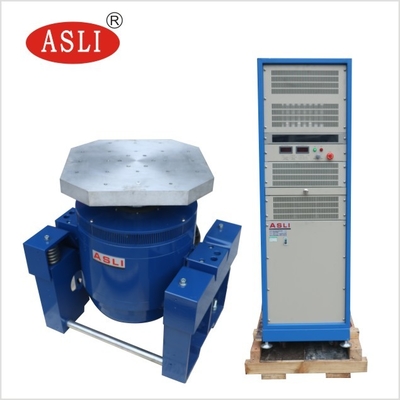

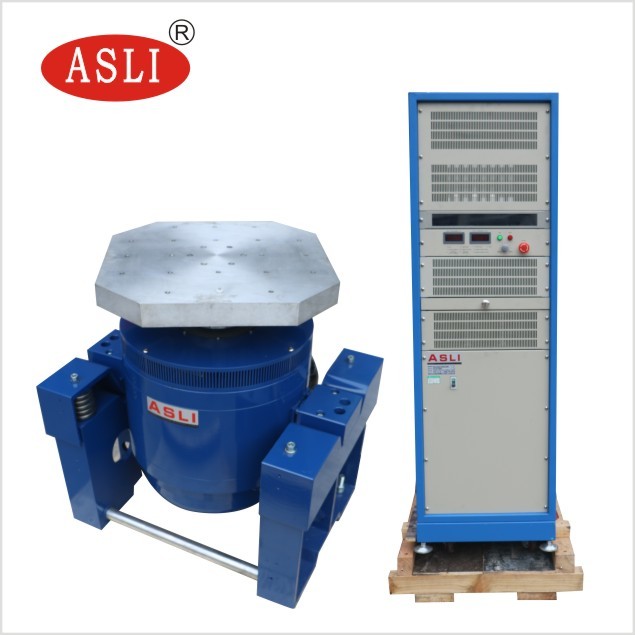

Vertikal High Frequency 300kg.F Electrodynamic Shaker Untuk Pengujian Otomotif
Product Details
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/s |
|---|---|---|---|
| arah getaran: | Vertikal | percepatan: | 100G |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Pemindahan: | 25mm | ||
| Menyoroti |
Shaker elektrodinamika frekuensi tinggi vertikal,300kg.F shaker elektrodinamika,Automobil pengujian shaker elektrodinamika |
||
Product Description
Mesin uji getaran frekuensi tinggi vertikal dan horizontal — peralatan uji getaran PC yang dirancang untuk pengujian otomotif. Kami adalah produsen seri Penguji Kelelahan Getaran Frekuensi Tinggi / Penguji Getaran Frekuensi Tinggi Elektrodinamik. Sistem ini mengadopsi teknologi canggih termasuk struktur sirkuit magnet ganda, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol, dan panduan linier, serta isolasi trunnion.
Peralatan ini dapat melakukan uji getaran sinusoidal tiga sumbu X, Y, dan Z serta uji getaran acak broadband, serta uji pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan uji spektrum respons guncangan. Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit magnet ganda dengan kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan bodi komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang kuat.
- Fondasi isolasi trunnion yang didedikasikan untuk operasi yang stabil, dengan instalasi seluler yang nyaman.
- Teknologi sistem bergerak canggih memastikan keandalan tinggi dari lingkaran dinamis.

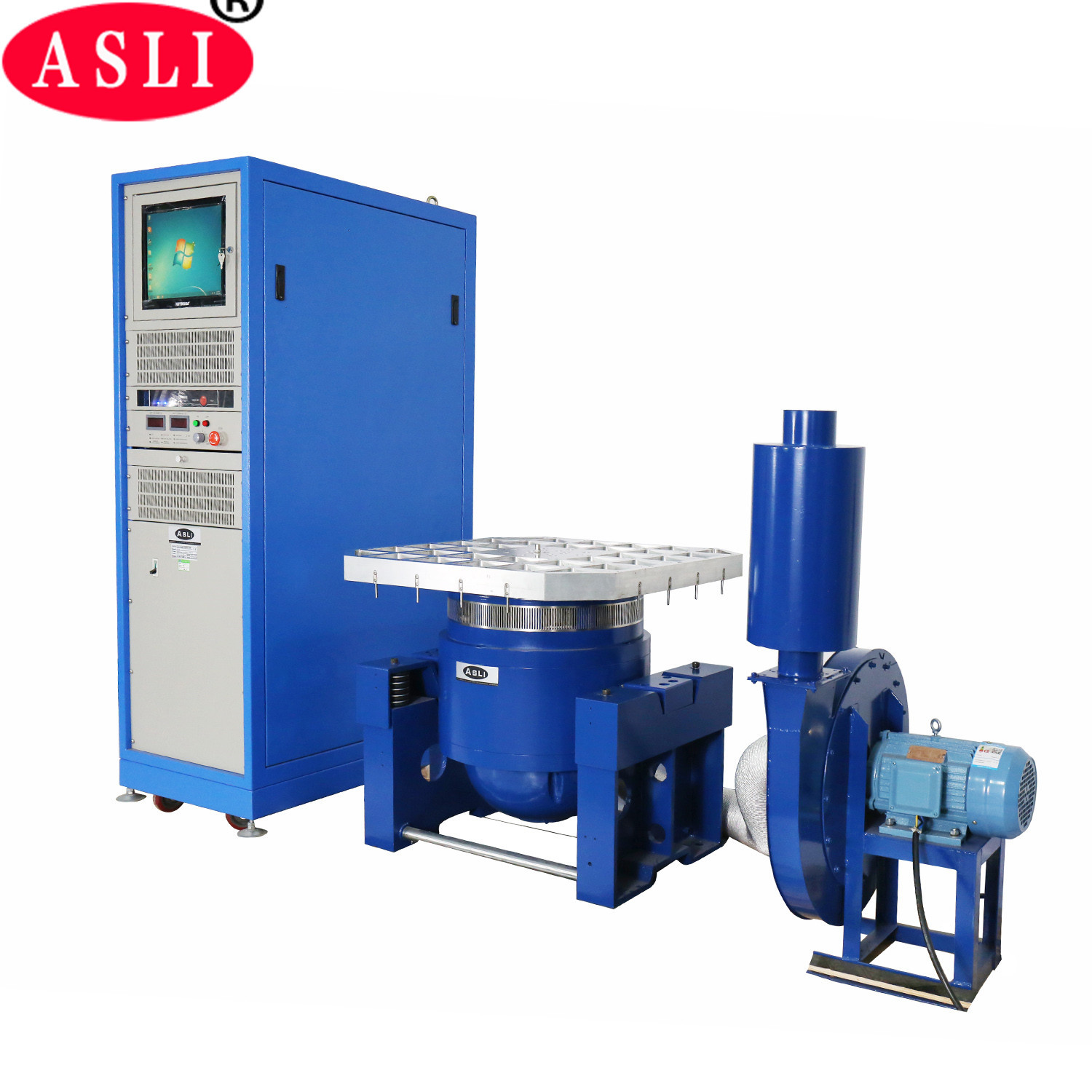

- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis bantalan dioptimalkan, meningkatkan kapasitas meja getar dan meningkatkan kinerja frekuensi rendah.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dalam bangku pemuatan kecil, akselerasi dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas pemuatan dan kinerja keseluruhan bangku mesin.

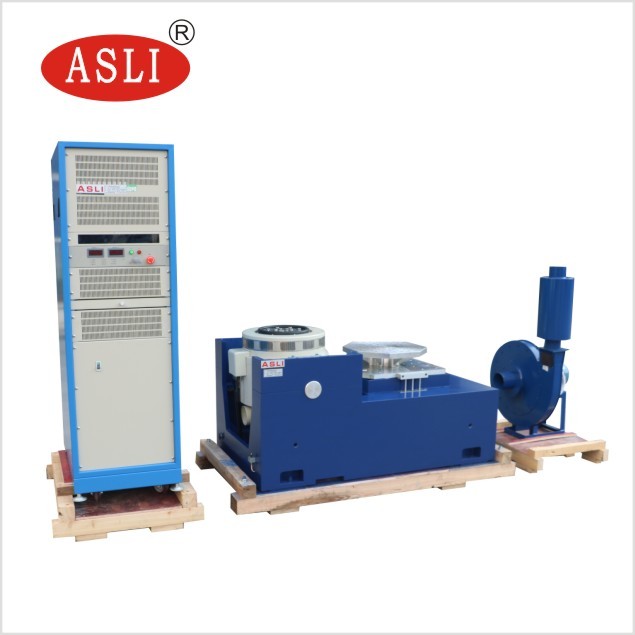

- Bangku horizontal dan bangku getar adalah tipe integral dengan struktur yang sempurna, menawarkan instalasi dan penyesuaian yang nyaman.
- Jalur tekanan statis, desain berbentuk V, dengan kapasitas untuk ketahanan lereng dan ketahanan beban bias.
- Pompa oli bawaan dengan struktur yang baik dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

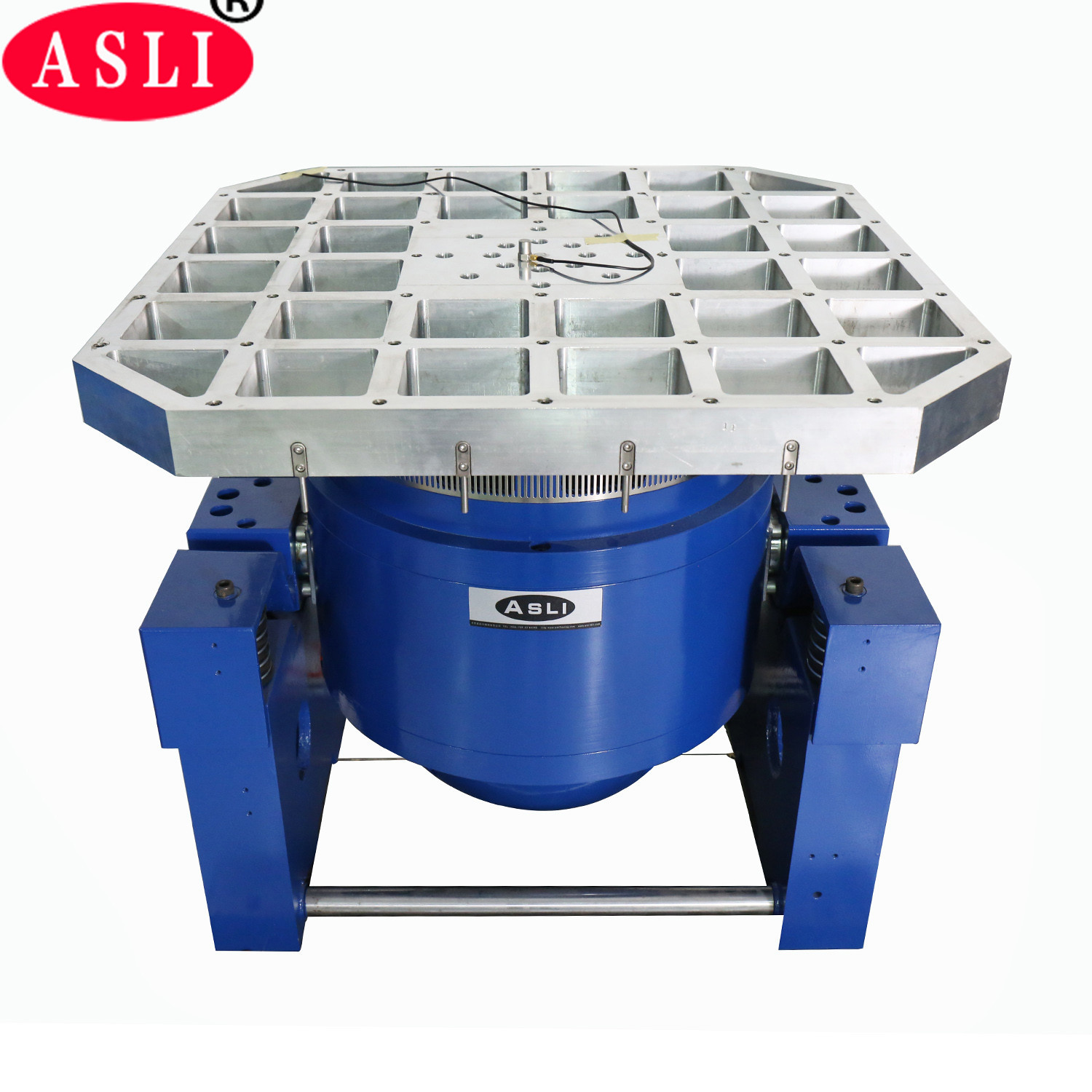

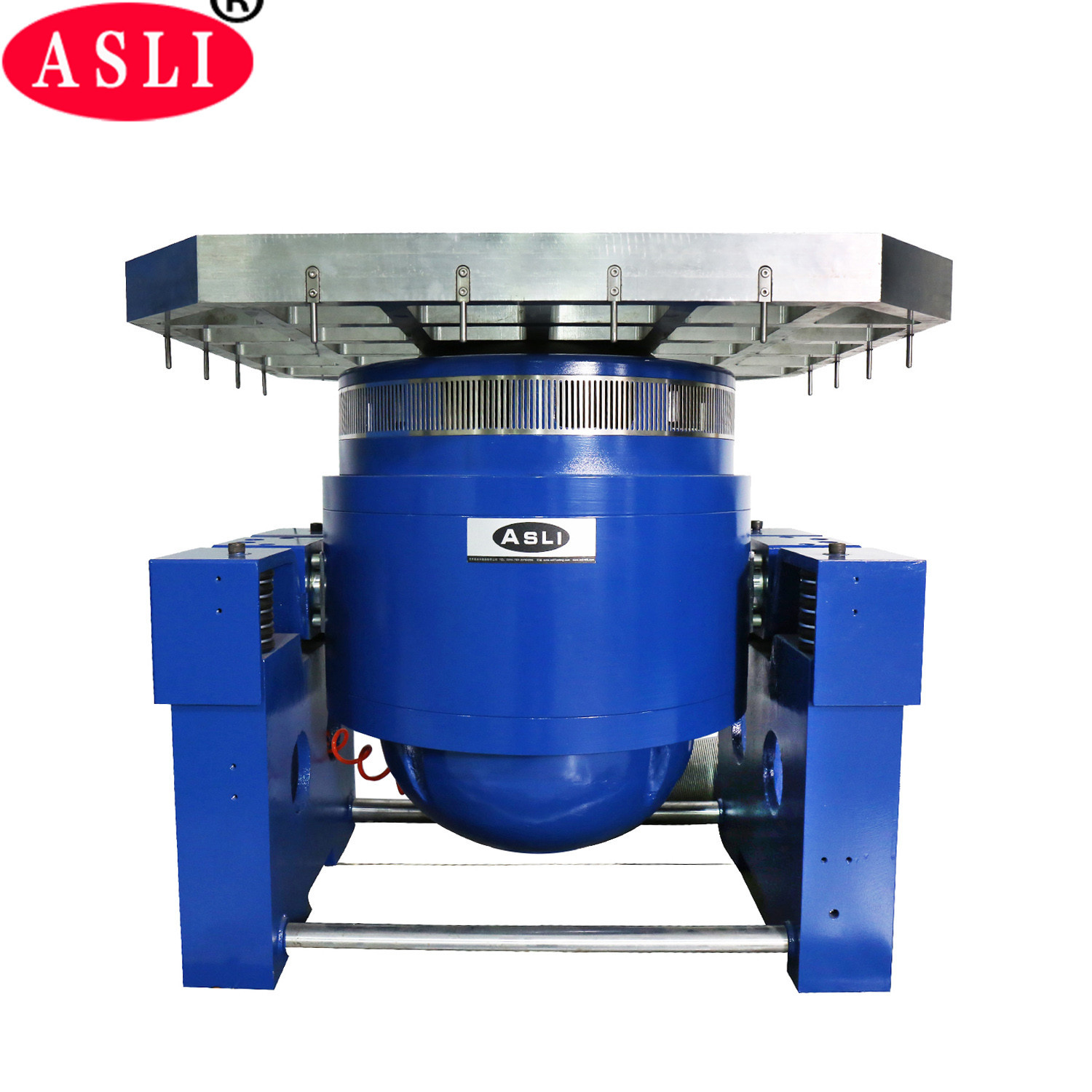

Bangku ekstensi vertikal VT dan klem yang ditentukan dihitung secara presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan.
| Model | Berat (kg) | Frekuensi Maks (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | Φ1200 |
