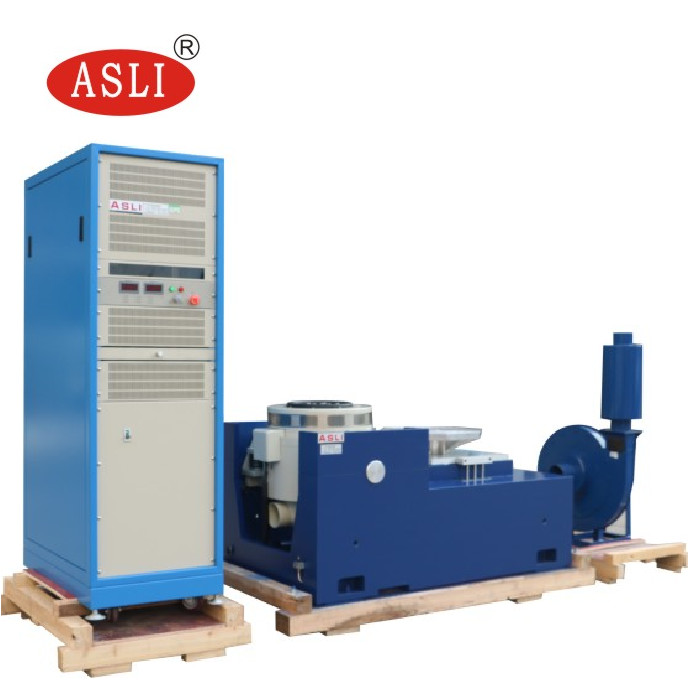

XYZ Pengujian Geter Getaran Elektrodinamika Frekuensi Tinggi Tiga Poros
Shaker getaran elektrodinamik menyediakan platform pengujian untuk pengemasan dan transportasi simulasi, kejut mekanis, profil misi dan setiap simulasi kondisi dunia nyata lainnya.Menggunakan pengontrol yang paling canggih, sistem loop tertutup dapat dengan akurat mereproduksi kondisi getaran dunia nyata pada produk dari industri seperti elektronik, otomotif, aerospace, penerbangan, dll.
PARAMETER TEKNIS dari sistem getaran
| Artikel | Deskripsi | |
|
Kekuatan (maksimum) |
Sine | 600Kg.f puncak |
| acak | 600Kg.f r.ms | |
| Kejutan | 600Kg.f puncak | |
| Jangkauan Frekuensi | 5 ~ 3500 Hz | |
| Max. Perpindahan | (Tembok ke Puncak) 51mm | |
| Max. Kecepatan | 1.8m/s | |
| Maks. akselerasi | 100G (980 m/s2) tanpa beban | |
| Arah getaran | Vertikal dan horizontal | |
| Armature Diameter | 200mm | |
| Massa Armatur yang Efektif | 6kg | |
| Sekrup meja | 17 × M10 | |
| Max. Apa yang terjadi?muatan | 30Baiklah.g | |
| Kebocoran Magnetik | < 10 gauss | |
| Frekuensi isolasi getaran aksial | 2.5HZ | |
| Momentus eksentrik yang diizinkan | > 300N.m | |
| Dimensi | 1200mm*790mm*840mm (Expanders Kepala tidak termasuk) | |
| Berat badan | 1600kg (tidak termasuk meja geser) | |
Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.

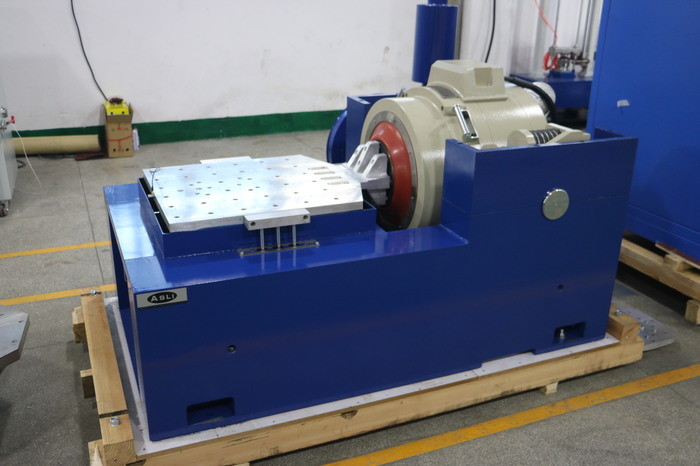

Parameter teknis pembesar horizontal:
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
