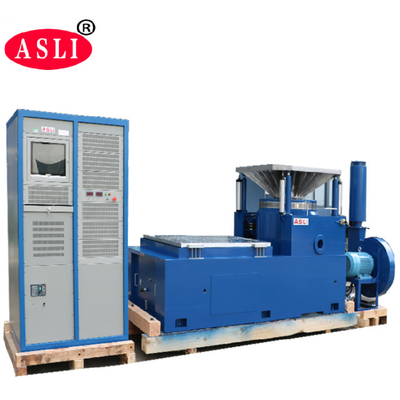

Mesin Uji Getaran Frekuensi Tinggi / Sistem Skaker Vertikal Berlaku Untuk Standar Uji IEC ISTA MIL STD
Aplikasi
Mesin Uji Getaran Frekuensi Tinggi / Sistem Skaker Vertikal Berlaku Untuk Standar Uji IEC ISTA MIL STD mengadopsi 'struktur sirkuit magnetik ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Lintas Udara' dan 'bantalan rol dan panduan linier',' teknologi canggih dan teknologi khusus isolasi trunnion, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, yang akan diselesaikan dengan uji spektrum respons getaran dan pulsa klasik (setengah sinus).Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Parameter teknik:
| Spesifikasi Sistem | |||
| Model sistem: | ES- 60 | ||
| Rentang frekuensi: | 3~3500 | ||
| Nilai Kekuatan | sinus no | 60000 | |
| Acak N | 60000 | ||
| Kejutan N | 120000 | ||
| Aks. Maksimum | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Kejutan (m/s2) | 2000 | ||
| Velg Maksimum | sinus (m/s2) | 1.8 | |
| Kejutan (m/s2) | 1.8 | ||
| Tampilan Maksimum | Perjalanan Maksimum mm (hal) |
51 | |
| kumparan bergerak | 60kgs | ||
| Dimensi kumparan bergerak | Diameter 40mm | ||
| Ukuran meja vertikal disesuaikan | pilih sesuai tes | ||

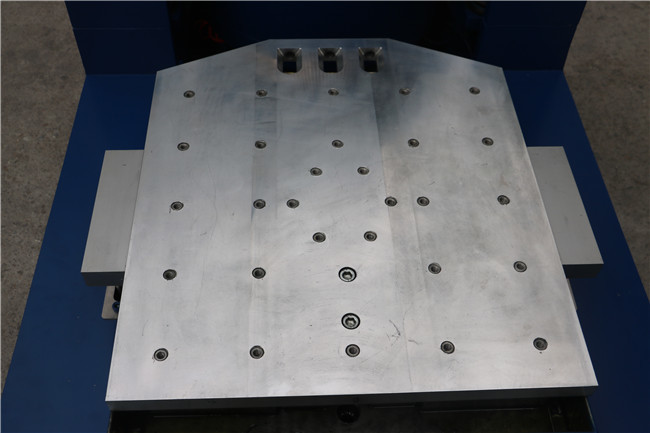

| Ukuran meja horizontal, ukuran disesuaikan | setek sesuai dengan tes | ||
| Beban Maks: | 800kgs | ||
| Nama | Pengepakan Meja Getaran / Penguji Meja Getaran untuk Suku Cadang Mobil | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Nilai Gaya Acak (N) | Rentang Frekuensi (Hz) | Nilai Akselerasi (m/s2) | Nilai Kecepatan (m / s) | Perpindahan terukur (pp) mm | Maks.Memuat (Kg) | kumparan bergerak (Kg) | Dimensi kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
