Sistem Uji Getaran Otomotif Nilai Tertinggi Untuk Mensimulasikan Kondisi Dinamis Lingkungan Operasi Dan Lapangan
Aplikasi:
Apa tujuan dari pengujian getaran?
Uji getaran adalah proses yang memantau tingkat dan pola sinyal getaran dalam suatu komponen, mesin atau struktur, untuk mendeteksi kejadian getaran yang tidak normal dan untuk mengevaluasi kondisi keseluruhan benda uji.
Kami adalah produsen dariJual Panas Meja Getaran Elektromagnetik Tiga Sumbu Getaran Shock Lab Tester, mengadopsi 'struktur sirkuit magnetik ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Lintas Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam X, Uji getaran sinusoidal tiga sumbu Y,Z dan uji getaran acak pita lebar, yang harus diselesaikan dengan uji spektrum pulsa dan respons kejut klasik (setengah sinus, trapesium, gelombang gigi gergaji).Produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga, dan bidang lainnya.
Fitur Penguji Kelelahan Getaran frekuensi tinggi:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Rocker Rod lurus dan orientasi kekakuan tubuh komposit berorientasi impor, kapasitas beban eksentrik.
4. Pondasi isolasi trunnion yang didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis dengan keandalan tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
Parameter teknis Penguji Getaran Frekuensi Tinggi Elektrodinamik:
| Model |
Nilai Sinus Angkatan (N) |
Dinilai Acak Angkatan (N) |
Frekuensi Rentang (Hz) |
Nilai Akselerasi (m/s2) | Nilai Kecepatan (m / s) |
Dinilai perpindahan (pp) mm |
Maks.Memuat (Kg) | kumparan bergerak (Kg) |
Dimensi dari Koil bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | 150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | 230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | 230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | 600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | 650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |

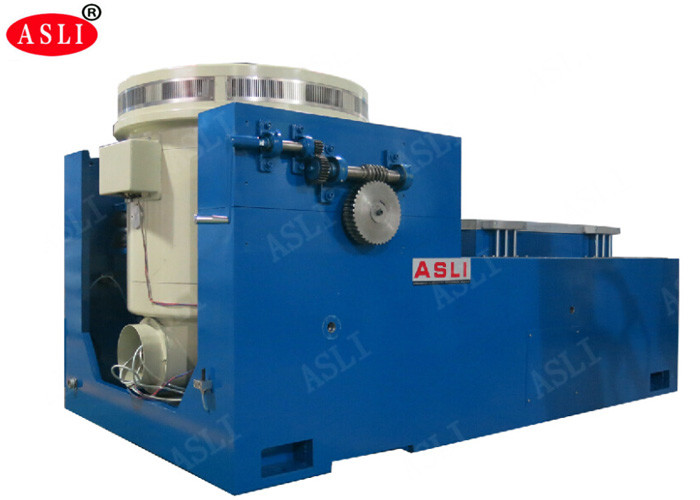

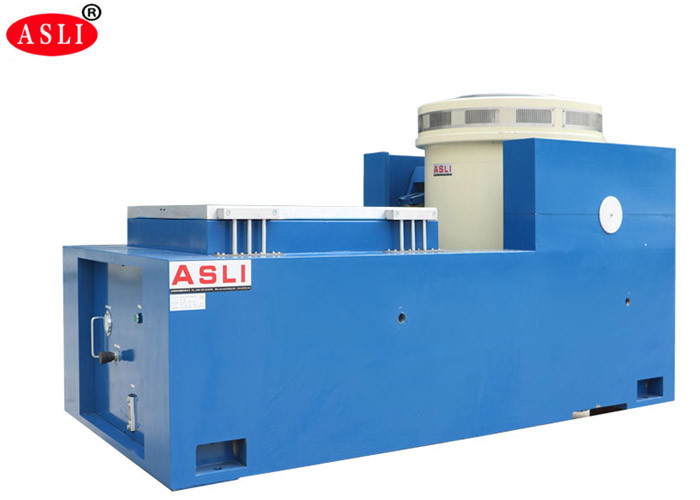

fitur berdiri horisontal:
1. Dalam bangku pemuatan kecil untuk mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2. Bangku horizontal dan bangku getar adalah tipe integral, dengan struktur sempurna, kenyamanan untuk dipasang dan disesuaikan.
3. Track tekanan statis, bentuk V, dengan kapasitas tahan lereng dan tahan beban bias.
Pompa oli built-in, struktur yang baik dan pengoperasian yang mudah.
parameter teknis expander horizontal:
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Yang Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-10000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-10000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-10000 5-1200 5-2000 |
27,5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-10000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-10000 5-1500 5-2000 |
57.7 76.9 86,5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-10000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
fitur bangku diperpanjang vertikal:
Bangku panjang vertikal VT dan klem yang ditentukan, perhitungan presisi, desain yang rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur sempurna, bahan berkualitas tinggi
dan pengerjaan.
parameter teknis expander vertikal:
| Model | Berat (kg) | Maks.Frekuensi (Hz) | Ukuran Bangku |
| VT300 | 10 | 2000 | 300 |
| VT400 | 16 | 2000 | 400 |
| VT500 | 25 | 1500 | 500 |
| VT600 | 35 | 1000 | 600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Bangku bundar) | 220 | 350 | 1200 |
Untuk informasi lebih lanjut mengenaiSistem Uji Getaran Otomotif Nilai Tertinggi Untuk Mensimulasikan Kondisi Dinamis Lingkungan Operasi Dan Lapangan, Selamat datang untuk menghubungi kami!
