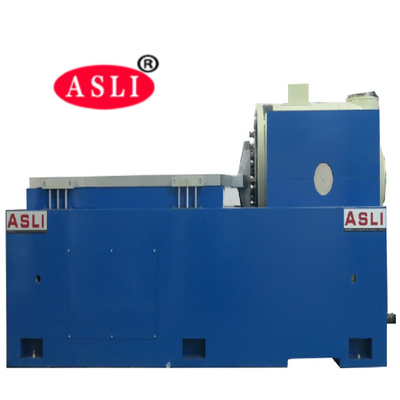

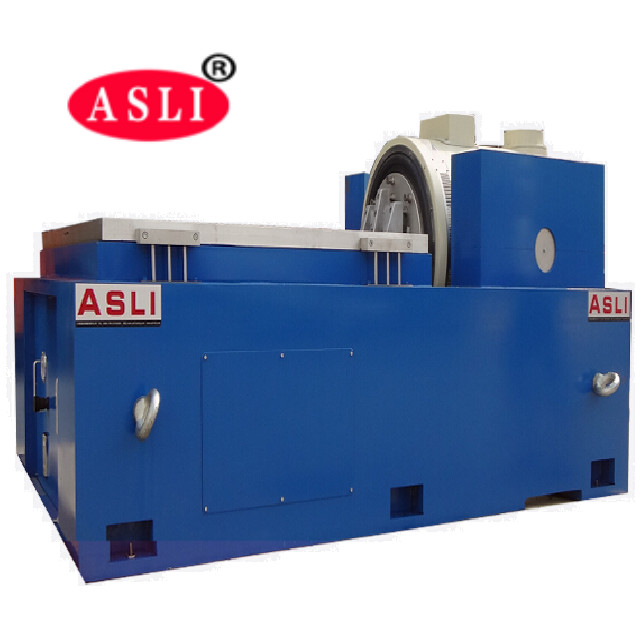

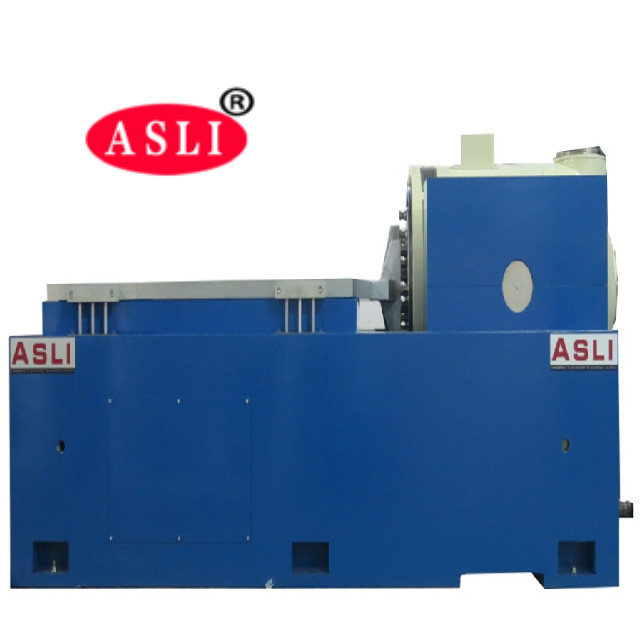

Sistem uji getaran terutama digunakan untuk uji getaran dan guncangan produk, uji penyaringan tekanan lingkungan, uji keandalan. Penguji getaran elektromagnetik sepenuhnya sesuai dengan standar desain pengujian terkait baterai, simulasi dalam kondisi tertentu uji getaran baterai, baterai atau baterai dipasang pada tabel getaran, sesuai dengan frekuensi yang ditentukan, mode akselerasi dan perpindahan sepanjang sampel baterai getaran tiga arah yang saling tegak lurus baterai yang diukur tidak boleh bocor, jangan berkecil hati, tidak pecah, tidak ada api dan ledakan. Uji getaran cakupan aplikasinya sangat luas, mulai dari papan sirkuit, baterai, pesawat, kapal, roket, rudal, mobil dan peralatan rumah tangga serta produk industri lainnya.
Fitur Utama
* Pengocok elektro-dinamis berpendingin udara

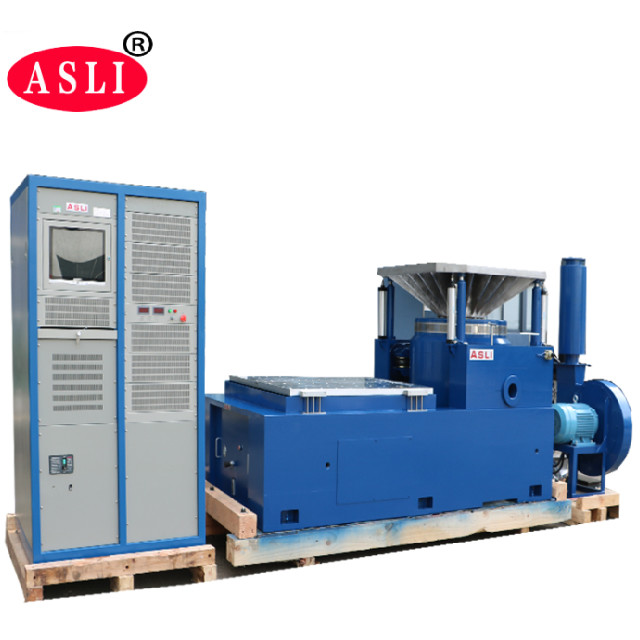

* Pengontrol getaran dan penguat daya disusun dalam kabinet lengkap
* Mencapai gaya dorong sinus puncak 2400 newton.
* Pengujian Sumbu X,Y, Z 3
Fungsi Kontrol
* Getaran sinusoidal frekuensi tetap
* Getaran tersapu * Getaran acak
* Kejutan klasik
Aplikasi sistem yang khas
* Uji lingkungan
* Tes layar stres
* Pengujian Getaran
Manfaat Pengguna
* Instalasi mudah dapat dilakukan oleh pengguna
* Antarmuka pengguna: layar sentuh lcd untuk mode lokal dan pc-windows (melalui ethernet) untuk remote
mode;
* Mode lokal: memulai dengan cepat pengujian yang telah ditentukan sebelumnya, lusinan spesifikasi pengujian dapat disimpan;
* Mode jarak jauh: semua operasi sistem, termasuk penentuan pengujian dan penyimpanan spesifikasi pengujian ke dalam Mostar, kontrol pengujian, peninjauan data pengujian, dan dokumentasi.
| Parameter Generator Getaran Elektromagnetik: | ||||
| Kekuatan eksitasi sinus maksimum | puncak 5000Kg.f | |||
| Kekuatan getaran acak terbesar | 5000Kg.f r.ms | |||
| Kekuatan getaran kejut terbesar | Puncak 10000Kg.f | |||
| Rentang Frekuensi | DC~4000Hz | |||
| Perpindahan maksimum | 75mm pp (nilai puncak ke puncak) | |||
| Kecepatan maksimum | 1,8 m/s | |||
| Akselerasi maksimal | 100G(980 m/dtk2) | |||
| Frekuensi resonansi pertama | 3500Hz | |||
| Beban maksimum | 750kg | |||
| Diameter koil bergerak (diameter mesa kerja) | Diameter 450mm | |||
| Kualitas kumparan bergerak | 50kg | |||
| Beban maksimum | 750Kg | |||
| Mesa sekrup | 13xM8 | |||
| Kebocoran fluks magnet | <10gauss | |||
| Dimensi | 800mm x 800mm x 800mm (mesin Vertikal) | |||
| Berat | Sekitar 1500Kg | |||
| Sistem Servo | ||||
| Fungsi | Suhu, tekanan udara, perpindahan, tegangan berlebih, arus berlebih, tegangan masukan di bawah, gangguan eksternal, catu daya kontrol, logika, masukan kurang setara. | |||
| Pengontrol Getaran Digital | ||||
| Konfigurasi perangkat keras | Masukan 2 saluran, masukan 1 saluran | |||
| Kontrol komputer | komputer, layar kristal cair (Dengan keyboard/mouse optik) | |||
| Perangkat lunak | Operasi Cina/Inggris, domain waktu dan analisis domain frekuensi, sumber sinyal, analisis frekuensi sapuan sinus, dll. WORD dapat secara otomatis menghasilkan laporan pengujian, sinyal dan tampilan data, penyimpanan, mengatur parameter pengujian dan analisis fungsi. | |||
| Sistem operasi | Windows 2000/XP | |||
| Sensor akselerasi Hitam & Putih |
domain frekuensi: 1—2000Hz sensitivitas: 50mv/g kisaran suhu: -24 - 250 ℃ |
|||
| Persyaratan Listrik | ||||
| Sumber listrik | 3 fase, 380V/50Hz | |||
