ISTA 3A 100kg Memuat Mesin Uji Laboratorium Pengocok Elektrodinamik
Product Details
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/s |
|---|---|---|---|
| arah getaran: | Vertikal | percepatan: | 100G |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Pemindahan: | 25mm | ||
| Menyoroti |
Pengocok elektrodinamik ISTA 3A,pengocok elektrodinamik pemuatan 100kg,mesin uji laboratorium ISTA 3A |
||
Product Description

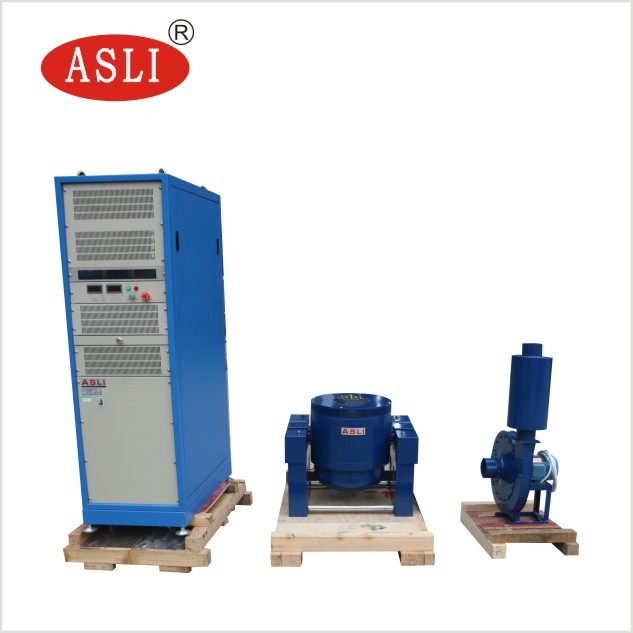

Shaker Elektrodinamik Beban 100kg ISTA 3A adalah mesin pengujian getaran tiga sumbu frekuensi tinggi yang dirancang untuk evaluasi laboratorium yang ketat. Mesin ini merupakan bagian dari seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi kami, yang direkayasa untuk memberikan kinerja yang presisi dan andal di lingkungan pengujian yang menuntut.
Seri Penguji Getaran Frekuensi Tinggi Elektrodinamik kami menggabungkan teknologi canggih termasuk struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara, bantalan rol dengan panduan linier, dan isolasi trunnion. Sistem ini mampu melakukan:
- Uji getaran sinusoidal tiga sumbu X, Y, Z
- Uji getaran acak broadband
- Uji pulsa klasik (gelombang setengah sinus, trapesium, gelombang gergaji)
- Uji spektrum respons guncangan
Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit ganda magnetik dengan kebocoran fluks magnetik rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan komposit berorientasi impor yang lurus, memberikan kapasitas beban eksentrik yang sangat baik.

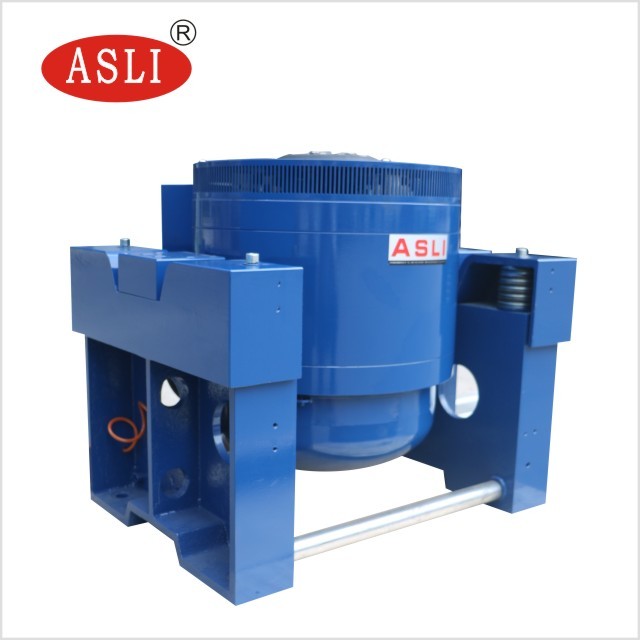

- Fondasi isolasi trunnion yang didedikasikan untuk penggunaan hormon, menawarkan pemasangan seluler yang nyaman.
- Sistem gerak canggih yang memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru yang meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis balon kecil bantalan, meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (Kg) | Kumparan Bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- Dalam bangku pemuatan kecil, ia mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.

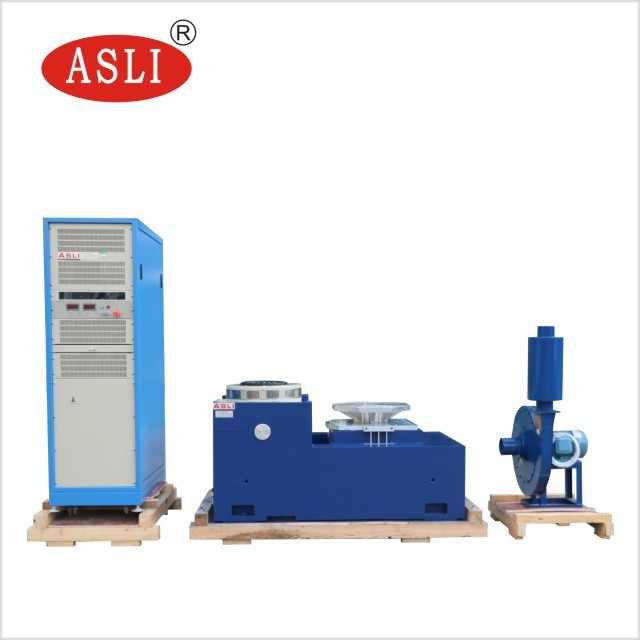

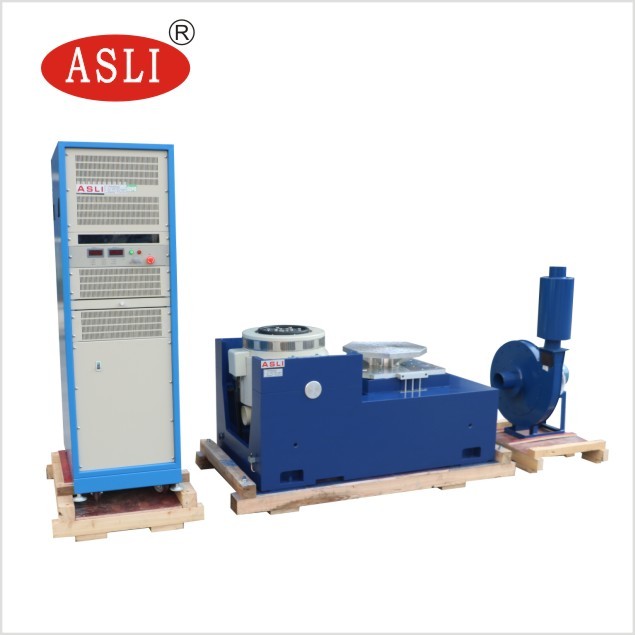

- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, menawarkan kenyamanan untuk pemasangan dan penyesuaian.
- Jejak tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias. Pompa oli bawaan untuk struktur yang baik dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

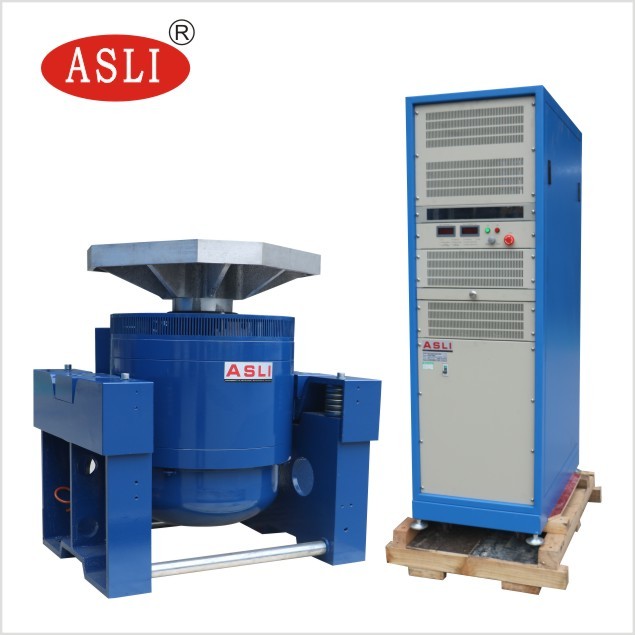

Bangku ekstensi vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik, berdasarkan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan yang unggul.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | φ1200 |
Jika Anda memiliki pertanyaan tentang Mesin Uji Kelelahan Getaran Mekanis Frekuensi Tinggi Elektrodinamik, jangan ragu untuk menghubungi kami.
