Vertikal 380V 3000N Pengocok Getaran Frekuensi Tinggi Untuk Laboratorium
Product Details
| SINE FORCE: | 3000N | speed: | 1.6m/s |
|---|---|---|---|
| vibration direction: | vertical horizontal | application: | Laboratory |
| frequency: | 3~3500hz | power: | 380v 3 phase |
| displacement: | 25mm | ||
| Menyoroti |
Pengocok getaran frekuensi tinggi 380V,pengocok getaran frekuensi tinggi 3000N,mesin pengocok laboratorium 380V |
||
Product Description
Laboratorium jenis elektromagnetik getaran frekuensi tinggi Shaker
Tester getaran vertikal frekuensi tinggi elektromagnetik dengan tabel penggetar getaran yang akurat
Aplikasi:
Kami adalah produsen Electrodynamic High Frequency Vibration shaker seri produk, diadopsi'struktur sirkuit magnetik ganda',' lingkaran aksi kerangka yang dihasilkan sendiri',"Airborne Support" dan "roller bearings and linear guidance", "isolasi trunnion" teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband,untuk diselesaikan dengan klasik (setengah - sinus, trapezoidal, gelombang gigi gergaji) tes spektrum respon denyut nadi dan kejut. produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik,peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Fitur VibrationElectro Dynamic Shaker:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, Dynakekakuan mikro dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
2-1 Parameter teknis
(1) Kekuatan nominal: kekuatan sinus 3000N; kekuatan acak 3000N; kekuatan kejut 6000N;
(2) Rentang frekuensi: 3Hz sampai 3500Hz, Frekuensi tetap, menyapu maju mundur, sinus, acak, kejut
(3) Mode frekuensi menyapu: linier, logaritma, menyapu maju mundur, frekuensi tetap
(4) frekuensi menyapu kali: 1 sampai 32767
(5) Waktu frekuensi menyapu: frekuensi tetap / tunggal 1-3600mins, kurva frekuensi menyapu dapat ditampilkan.
(6) Maks. percepatan;1000m/s2(tidak beban)
(7) Kecepatan maksimum: 1,6 m/s
(8) Max. Displacement:25mmp-p (non load), puncak ganda
(9) Pergeseran Dampak: 25mm
(10) Berat Koil Bergerak: 3,5 kg
(11) Arah getaran: vertikal
(12) Gelombang getaran: sinus, acak, kejut
(13) Diameter Koil Bergerak: Φ150mm
(14) Dimensi Sistem Getaran: W750xH599xD680 mm
(15) Berat sistem getaran: 490KG
Parameter teknis penguji getaran frekuensi tinggi elektrodinamika:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Tentang Sistem Getaran
(1) Struktur sirkuit magnetik ganda untuk memastikan intensitas medan magnet yang tinggi & mengurangi kebocoran fluks;
Struktur khusus penghapusan gas dapat mengurangi kebocoran fluks ke bawah 1 mt
(2) U-tipe spring,roller dan bantalan linier untuk ketahanan beban yang kuat
(3) Air mata air digunakan untuk isolasi getaran; Sistem getaran bekerja stabil bahkan dengan beban yang berat;
tidak perlu fondasi khusus
(4) Perangkat perlindungan disediakan untuk over-thermal, over-load, over-current, over-voltage, dan
pergeseran yang berlebihan dari penguji getaran;
Perangkat perlindungan jaringan listrik untuk over-voltage, under-voltage, phase missing;
Daya penggerak, arus-batas, soft-start, over-temperature, arus pendek, modul kesalahan perlindungan
(5) Dapat menyelesaikan sinus, acak, dampak tes lingkungan
(6) Sistem ini memiliki sedikit kebutuhan untuk fluktuasi tegangan, ≤ ± 10% OK
(7) Sistem ini memiliki sedikit kebutuhan untuk grounding resistance, ≤4Ω OK
(8) Keandalan tinggi, terutama cocok untuk berjalan lama

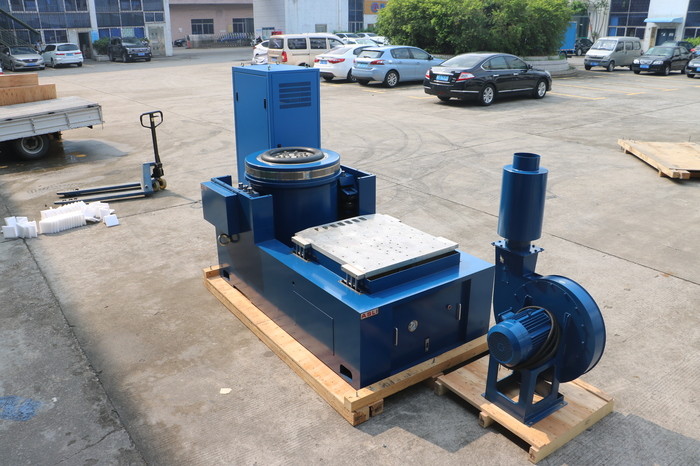

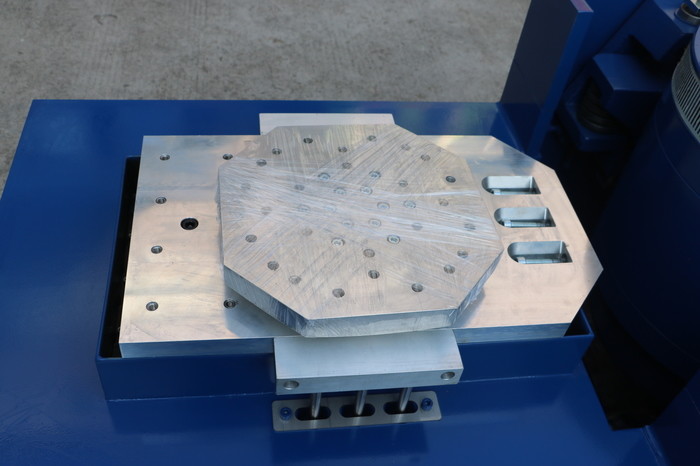

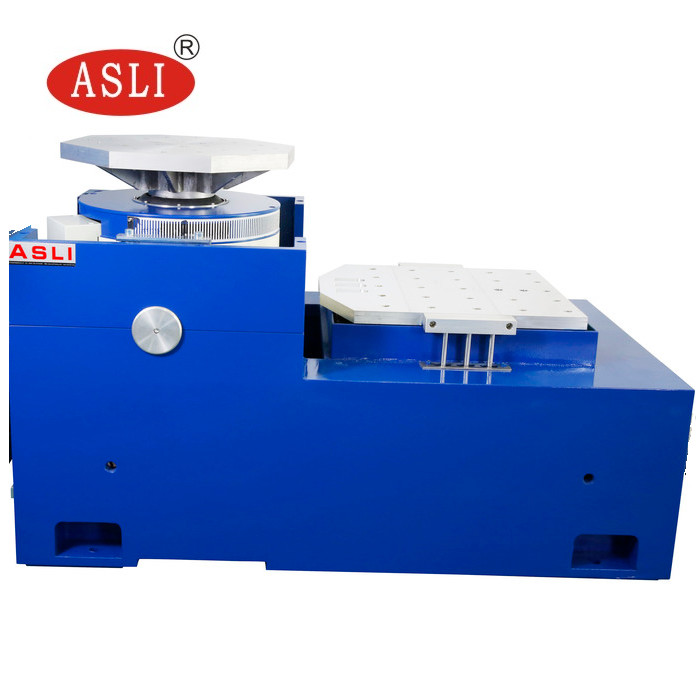

Fitur-fitur stand horizontal:
1. Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kenyamanan untuk menginstal dan menyesuaikan.
3Jalur tekanan statis, bentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
Parameter teknis pembesar horizontal:
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Fitur-fitur bangku vertikal yang diperpanjang:
VT vertikal diperpanjang bangku dan penjepit ditentukan, presisi dihitung, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan kerajinan.
Parameter teknis pembesar vertikal:
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan relatif tentang Electrodynamic High Frequency Mechanical Testing Machine Vibration Fatigue Tester, silakan hubungi saya.
