MIL-STD-810F frekuensi tinggi elektrodinamika sinus dan gemetar kejut acak tabel shaker
Aplikasi Electrodynamic Vibration Shaker:
Kami adalah produsen produk seri Mesin Uji Getaran Frekuensi Tinggi, mengadopsi'struktur sirkuit magnetik ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri',"Airborne Support" dan "roller bearings and linear guidance", "isolasi trunnion" teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband,untuk diselesaikan dengan klasik (setengah - sinus, trapezoidal, gelombang gigi gergaji) tes pulsa dan respon kejut spektrum. produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik,peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Parameter teknis mesin uji getaran:
| Model |
Sinus Nominal Kekuatan(N) |
Dianggap acak Kekuatan(N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Berkualitas dispenempatan (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

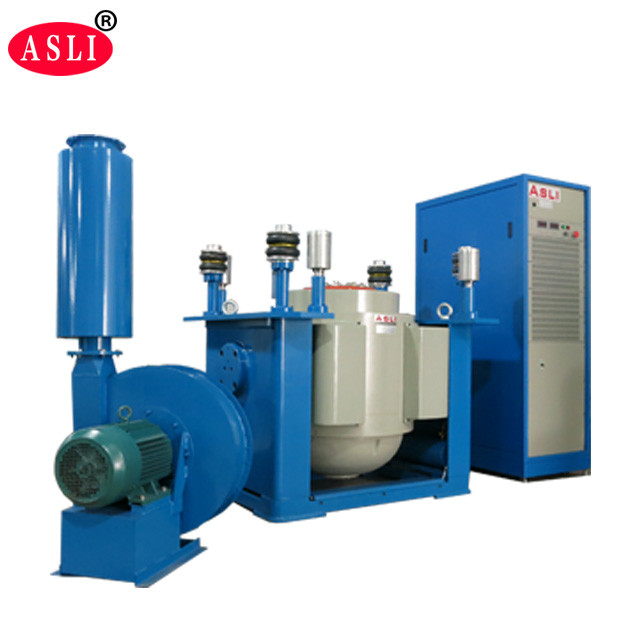

Sistem uji getaran frekuensi tinggi dengan kekuatan besar 3 sumbu dengan pengontrol getaran 8 saluran Fitur:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.

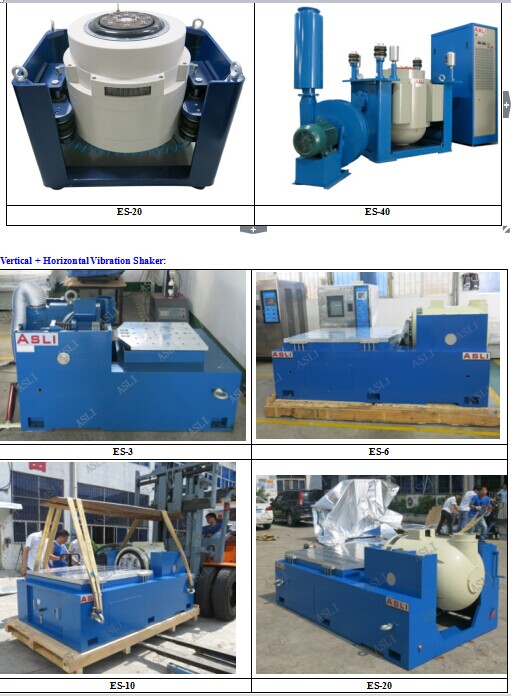

Parameter Teknis HorizontalPeningkatan:
Parameter Teknis VertikalPeningkatan:
Sertifikat mesin ini:
Laporan kalibrasi pihak ketiga resmi China
Sertifikasi CE
Untuk paket:
1Film PP dulu.
2Paket vakum
3. Film PP lagi
4. busa PU ketebalan 10mm untuk menghindari tabrakan
5Kasus kayu lapis yang diperkuat
6. ASLI CASE MARK standar

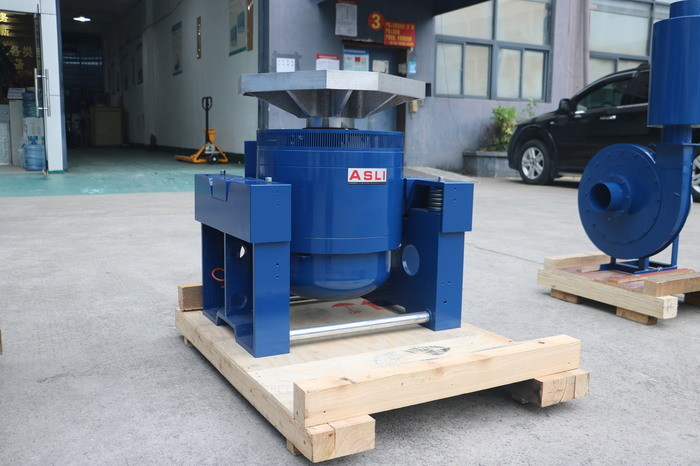

Detail kemasan dan pengiriman mesin uji getaran:
