Apa Itu Tes Getaran?
Produk dikirim ke seluruh dunia setiap hari dalam paket dan kontainer pengiriman. Kendaraan, kapal, atau pesawat dapat mengangkutnya, tetapi dalam mode apa pun, mereka terkena getaran.Tes getaran sering digunakan sebagai alat kontrol kualitas untuk mengekspos produk terhadap getaran sebelum pengirimanHasilnya dapat digunakan untuk desain produk dan kemasan untuk mengurangi kerusakan akibat goyang dan memantul. pengujian getaran juga digunakan untuk pemantauan lapangan pompa dan motor.
Unduh dokumen untuk penyimpanan -- klik di sini --→peralatan uji getaran ES-10.pdf
Shaker getaran elektrodinamik untuk tes simulasi transportasi paket ISTA
Persyaratan pengujian:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5.ISTA
Fitur:
1. Set cara: menu Cina dan Inggris, operasi komputer, penggunaan sistem pemantauan dan kontrol khusus, data dari seluruh proses dapat tangan dan output.
2Fungsi tampilan: kurva uji tampilan dinamis, multi-Dan, pada jumlah data.
3. perekam kurva:rekaman real-time dari data uji, data uji secara otomatis, hasil uji dapat disimpan, dicetak.
Parameter teknis utama
| dari |
Sinus Nominal Kekuatan(N) |
Dianggap acak Kekuatan(N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Berkualitas dispenempatan (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Manfaat Pengguna
* Instalasi mudah dapat dilakukan oleh pengguna
* Antarmuka pengguna: layar sentuh LCD untuk mode lokal dan pc-windows (melalui ethernet) untuk mode jarak jauh;
* Mode lokal: cepat memulai tes yang telah ditentukan sebelumnya, puluhan spesifikasi tes dapat disimpan;
* Remote mode: semua operasi sistem, termasuk menentukan tes dan menyimpan spesifikasi tes pada mostar, kontrol tes, tinjauan data tes dan dokumentasi.
Produsen Meja Penggerak Getaranmengadopsi struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, Dukungan Udara dan bantalan rol dan panduan linier,isolasi trunnion teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X,Y,Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband, untuk diselesaikan oleh klasik (setengah sinus, trapezoidal,gelombang gigi gergaji) tes spektrum respon denyut nadi dan kejut.
1 Desain yang cermat dari kerangka kumparan bergerak, memiliki frekuensi resonansi aksial orde pertama yang lebih tinggi.
2 Armatur ringan, kekakuan tinggi, frekuensi 4500 Hz.
3 Pengendalian jalur koneksi komputer, segera menyimpan bahan.
4 Tampilkan grafik kontrol.
5 Desain tahan rendah dan kinerja tinggi, efisiensi tinggi, biaya rendah.
6 Keandalan tinggi, kesalahan rendah.

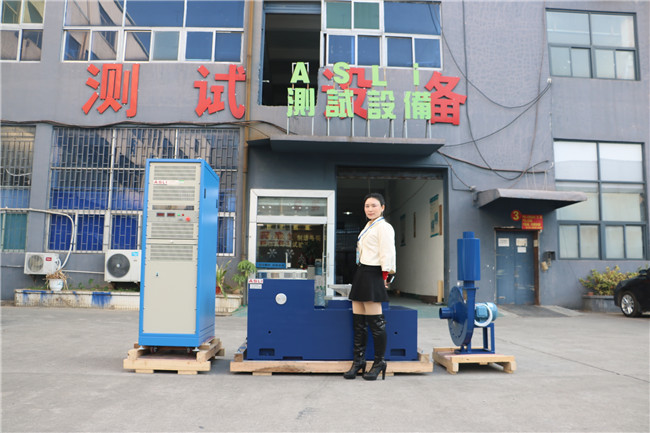

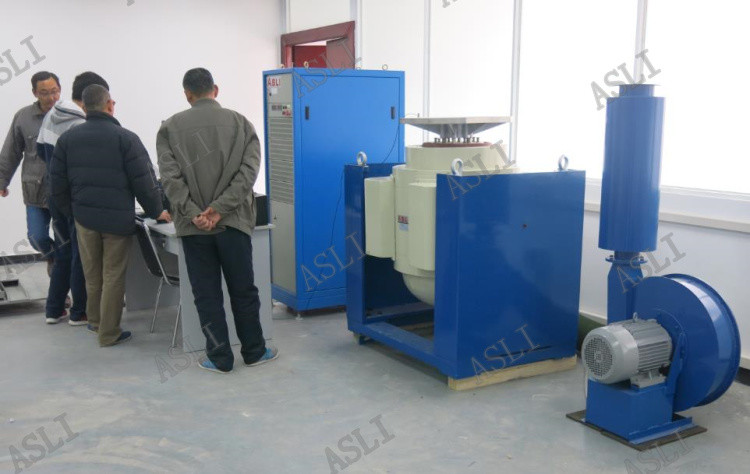

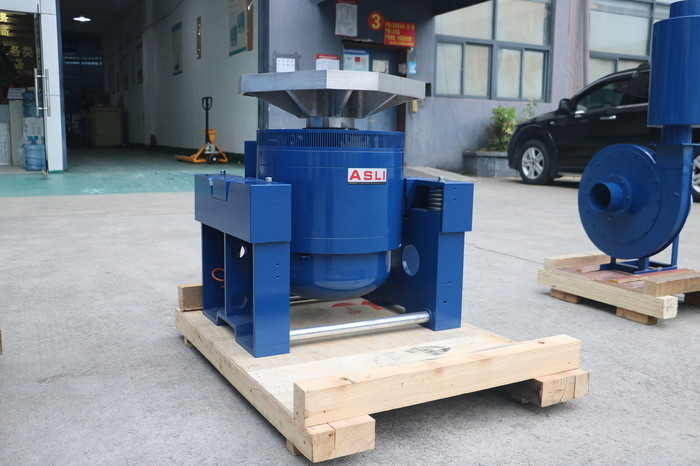

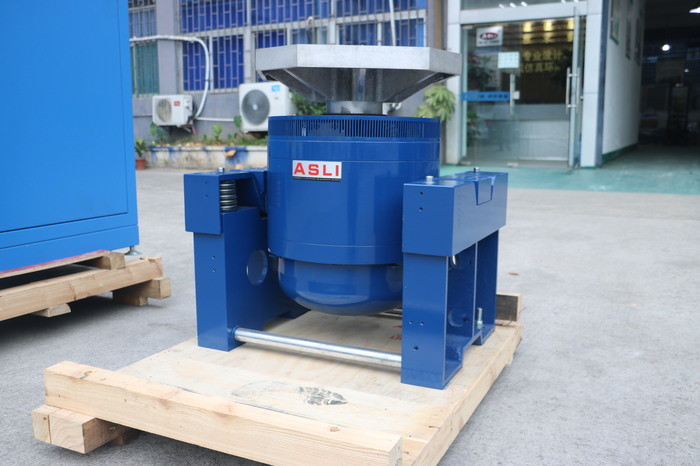

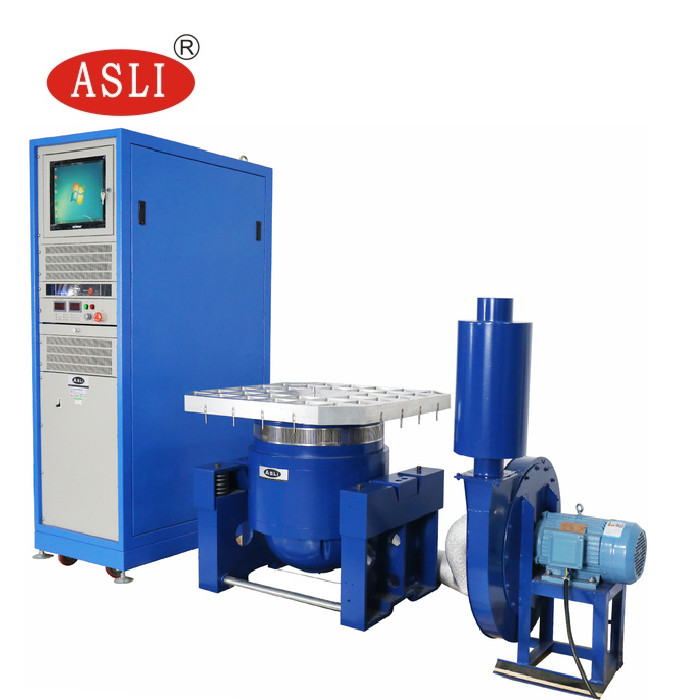

Gambar untuk referensi:
