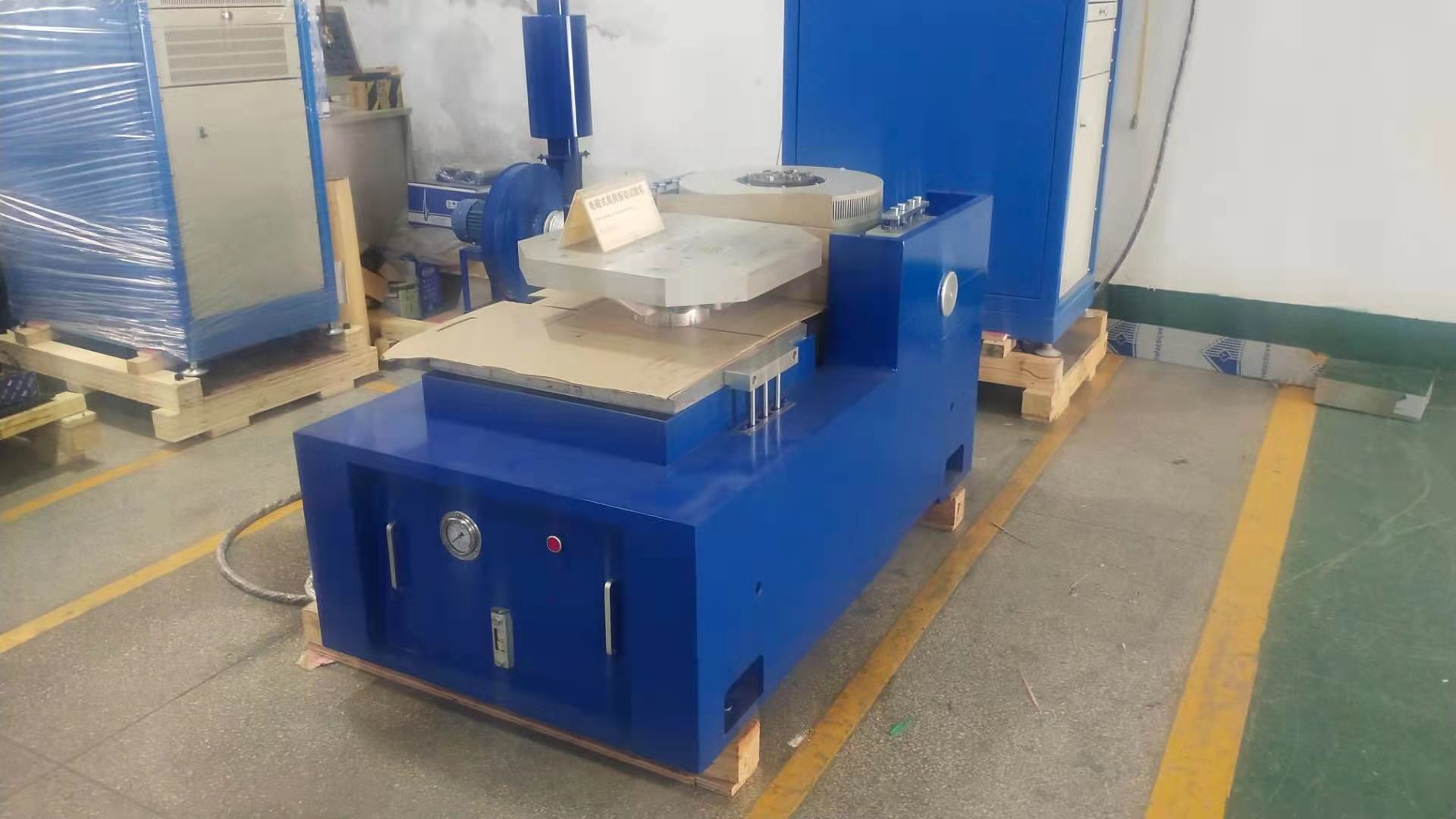

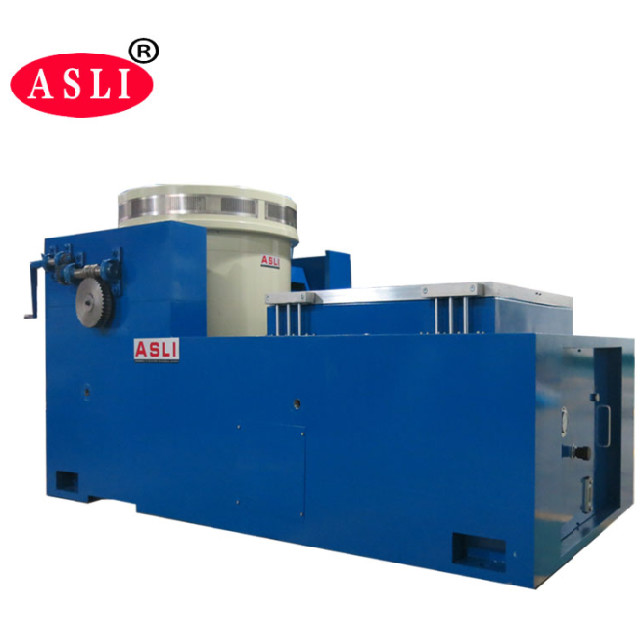

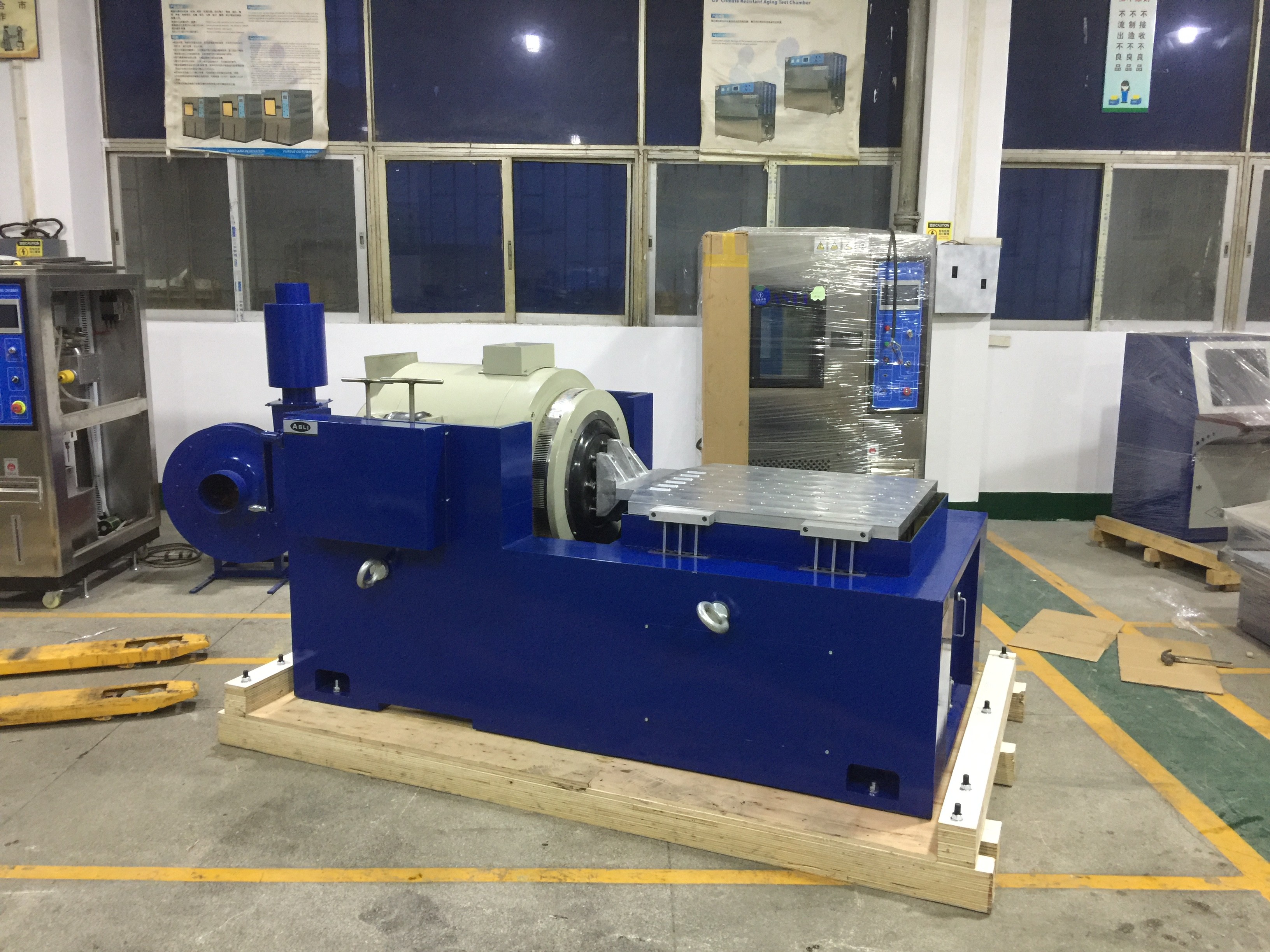

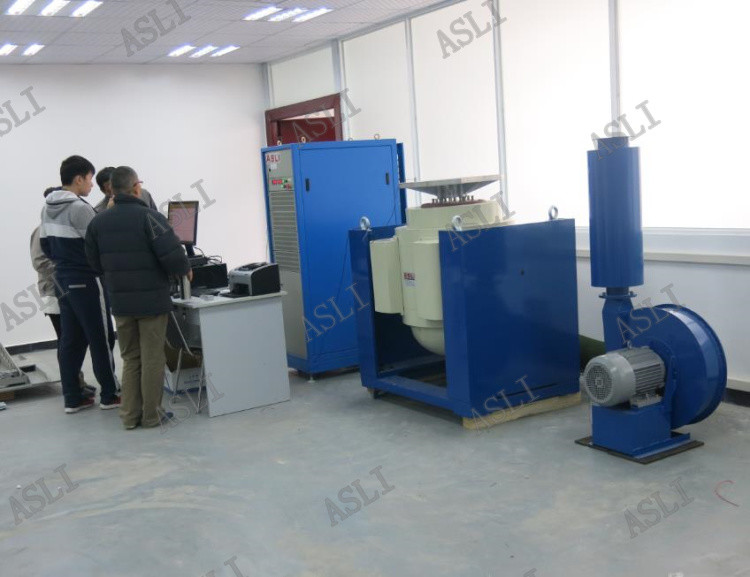

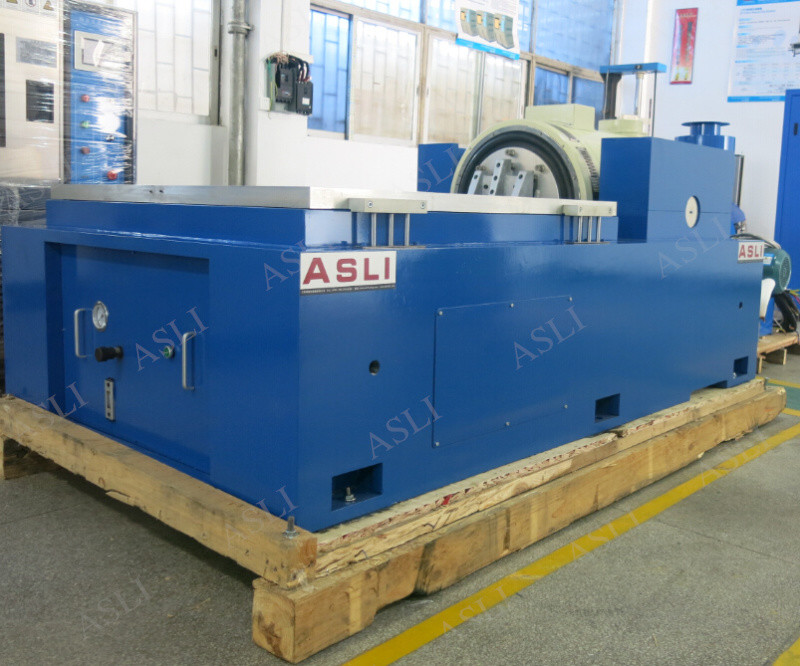

Peralatan uji getaran penggetar elektrodinamik frekuensi tinggi dengan standar mil-std 810G
Sistem pengujian getaranadalah sistem pengujian getaran yang dirancang untuk pengujian getaran produk elektromekanik berukuran kecil dan ringan dengan kapasitas beban maksimum 30 kg.
Parameter teknis mesin uji getaran:
| Model |
Sinus Nominal Kekuatan(N) |
Dianggap acak Kekuatan(N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Berkualitas dispenempatan (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
* Pemasangan mudah dapat dilakukan oleh pengguna *Antarmuka pengguna: layar sentuh LCD untuk mode lokal dan PC-windows (melalui Ethernet) untuk remotemodus;
*Modus lokal: cepat memulai tes yang telah ditentukan sebelumnya, puluhan spesifikasi tes dapat disimpan;
*Mode jarak jauh: semua operasi sistem, termasuk mendefinisikan tes dan menyimpan spesifikasi tes pada mostar, kontrol tes, tinjauan data tes dan dokumentasi.
