Aplikasi

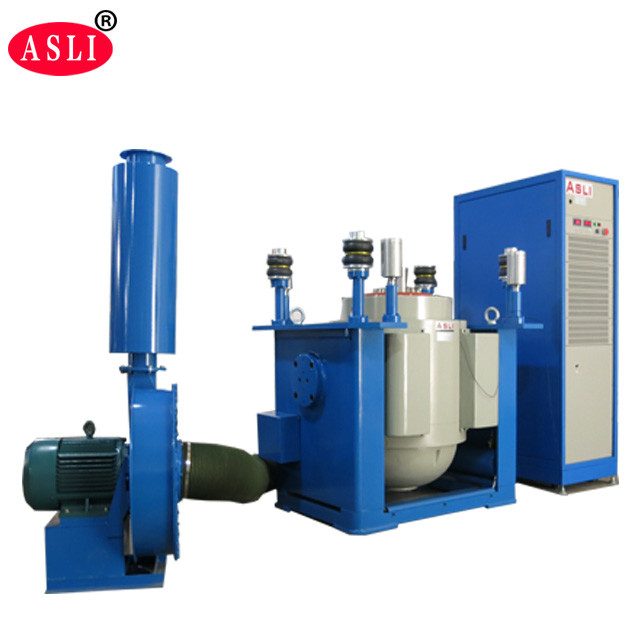

Pengocok Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit magnet ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Lintas Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak broadband, harus diselesaikan dengan uji spektrum respons pulsa dan guncangan klasik (setengah sinus).Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
(1) Kekuatan Terukur: kekuatan sinus 6000N;kekuatan acak 6000N;kekuatan kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan
(3) Mode frekuensi sapuan: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu frekuensi sapuan: 1 hingga 32767
(5) Waktu frekuensi sapuan: frekuensi tetap/tunggal 1-3600 menit, kurva frekuensi sapuan dapat ditampilkan.
(6) Maks.Akselerasi 1000m/s2(tanpa beban)
(7) Beban Maks 180Kg
(8) Maks.Perpindahan: 25mm pp (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Kumparan Bergerak: 6,5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, guncangan
(13) Diameter Kumparan Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran (mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg
2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Sambungan Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Perangkat Lunak Pengemudi 1 set
(7) Perangkat Lunak Pengemudi 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Parameter teknik:
| Nama | Meja Getaran Pengepakan/Penguji Tabel Getaran untuk Suku Cadang Mobil | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Nilai Kekuatan Acak (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) | Perpindahan terukur (pp)mm | Maks.Memuat (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
