Mesin pengujian getaran sinusoidal untuk pengujian getaran dipercepat dengan spektrum respons kejut
Apa aplikasi mesin uji getaran?

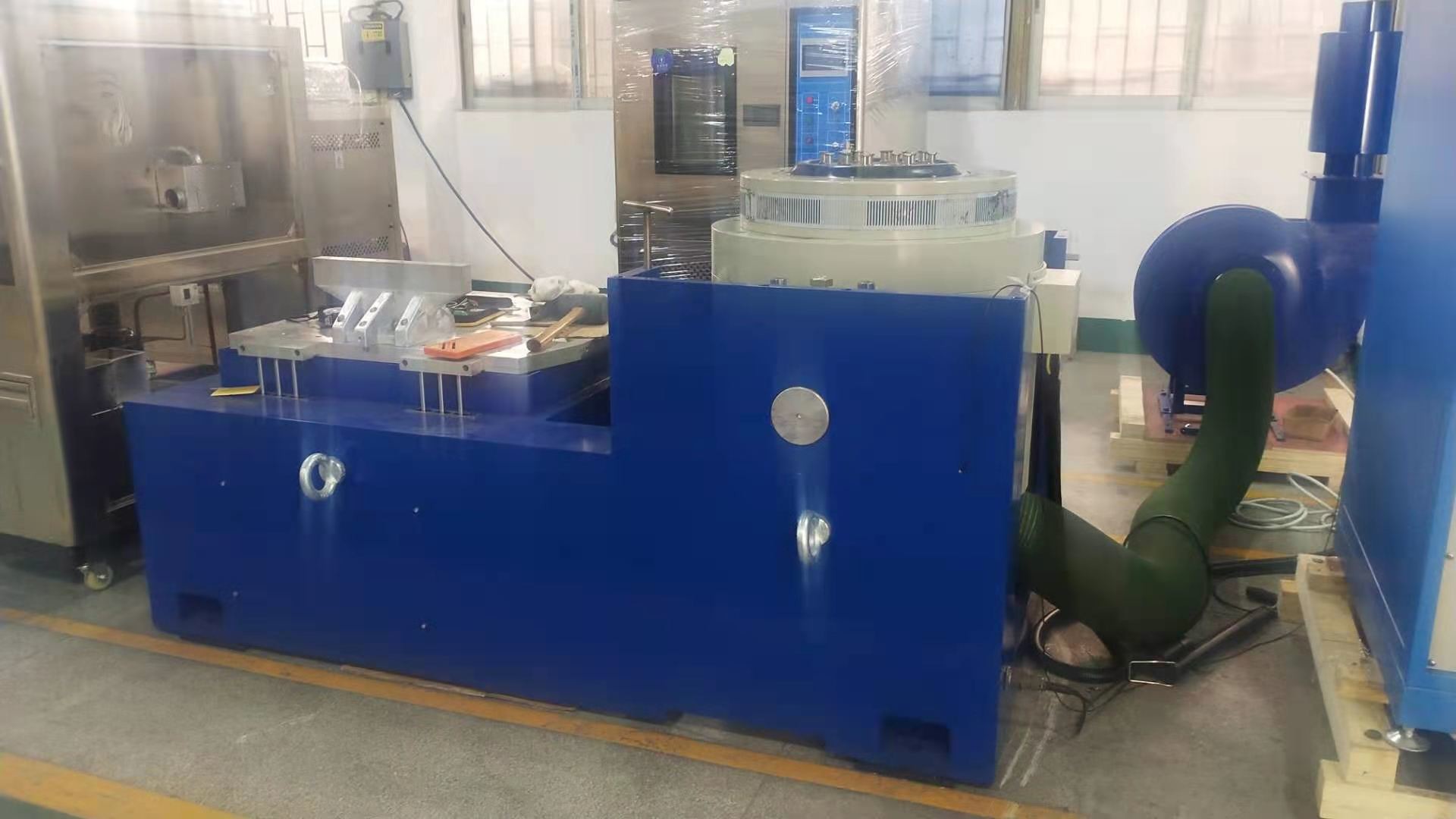

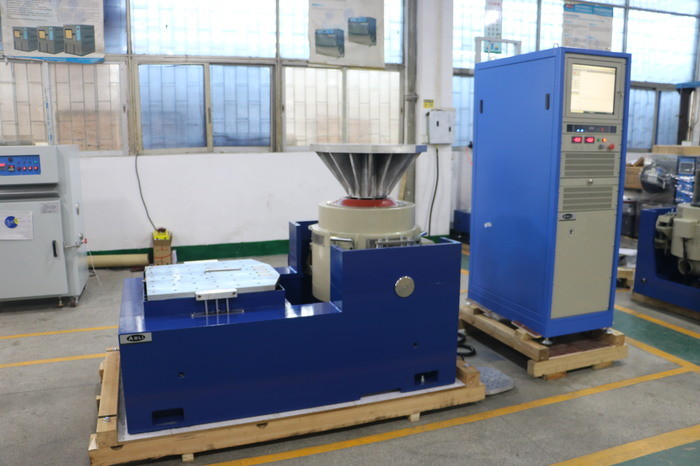

High Frequency Vibration Shaker mengadopsi "struktur sirkuit magnetik ganda", "lingkaran aksi kerangka yang dihasilkan sendiri", "Dukungan Udara" dan "beras rol dan panduan linier","isolasi trunnion" teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tes getaran sinusoidal tiga sumbu dan tes getaran acak broadband, yang akan diselesaikan dengan tes pulsa klasik (setengah - sinus) dan spektrum respons kejut.Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Parameter:
(1) Kekuatan nominal: kekuatan sinus 6000N; kekuatan acak 6000N; kekuatan kejut 12000N;
(2) Rentang frekuensi: 5Hz sampai 3500Hz, Frekuensi tetap, menyapu maju mundur, sinus, acak, kejut
(3) Mode frekuensi menyapu: linier, logaritma, menyapu maju mundur, frekuensi tetap
(4) frekuensi menyapu kali: 1 sampai 32767
(5) Waktu frekuensi menyapu: frekuensi tetap / tunggal 1-3600mins, kurva frekuensi menyapu dapat ditampilkan.
(6) Maks. percepatan 1000m/s2(tidak beban)
(7) Beban Maksimal 180kg
(8) Max. Perpindahan: 25mm p-p (tidak beban), puncak ganda
(9) Pergeseran Dampak: 25 mm
(10) Berat Koil Bergerak: 6,5kg
(11) Arah getaran: vertikal
(12) Gelombang getaran: sinus, acak, kejut
(13) Diameter Koil Bergerak: Φ230 mm
(14) Dimensi Sistem Getaran ((mm): W850xH750xD550mm
(15) Berat sistem getaran: 590kg

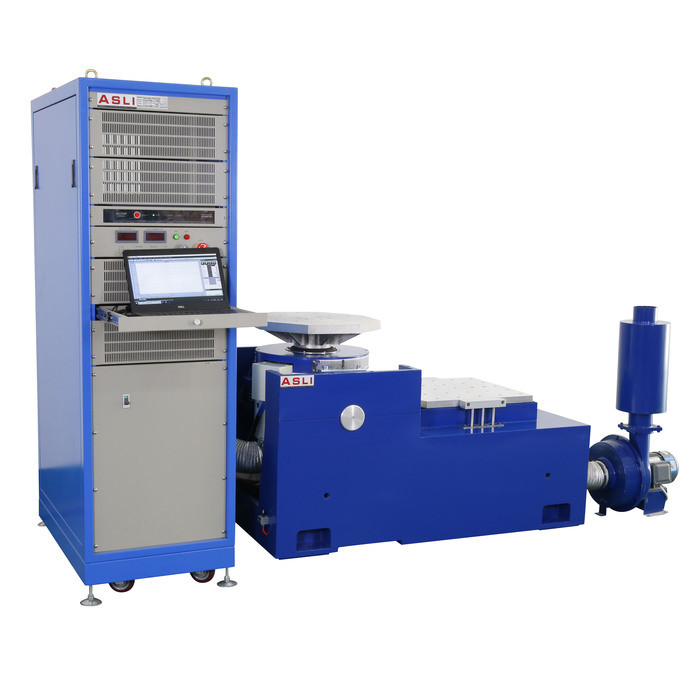

2-2 Komponen getaran Rincian
(1) Generator getaran 1 set
(2) Pengontrol getaran 1 set
(3) Komunikasi Kamar Sambungan 1 set
(4) DA-6 Amplifier Daya 1 set
(5) Perangkat Lunak Pengemudi 1 set
(7) Perangkat Lunak Driver 1 set
(8) Sistem pendingin 1 set
(9) Komputer Industri 1 set
Parameter teknis:
| Nama | Packing Vibration Table/Vibration Table Tester untuk suku cadang mobil | ||||||||
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal ((m/s) | Pergeseran nominal (p-p) mm | Maks. Pemuatan (Kg) | Koil bergerak (Kg) | Dimensi Koil Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
