Peralatan uji getaran ES-6.pdf

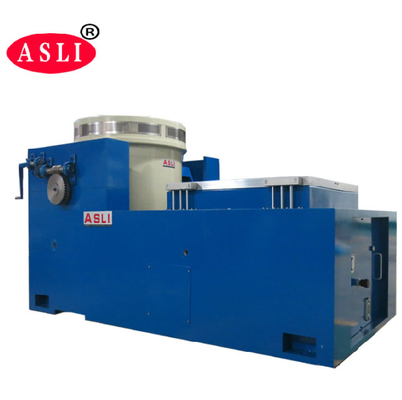

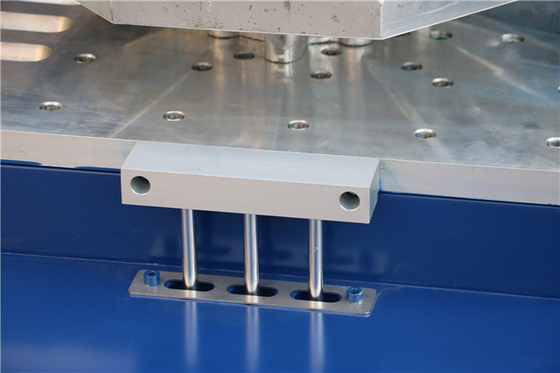

Pengocok Getaran Elektrodinamik untuk Sapu Sinus, Guncangan Setengah Sinus, dan Uji Getaran Acak
Konfigurasi meja goyang:
rentang frekuensi kontrol pengocok getaran dari DC hingga 3 kHz dan cocok untuk uji kejut akselerasi tinggi serta untuk pengujian dengan eksitasi sinusoidal, acak, dan sementara.

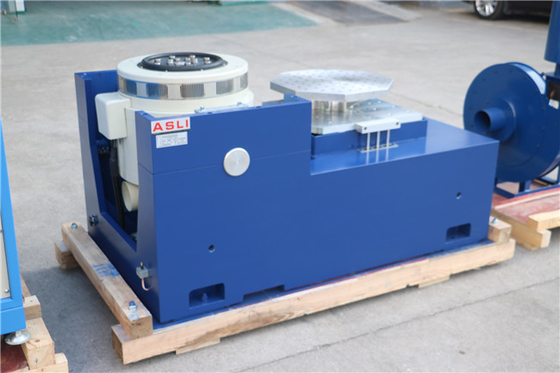

Armature yang dapat dipertukarkan dan ringan – secara ekonomis meningkatkan kemampuan beradaptasi, karena shaker yang sama dapat dipasang dengan armature yang berbeda untuk menyesuaikan permukaan pemasangan sesuai dengan ukuran perangkat yang diuji.
Aplikasi
Pengocok Getaran Frekuensi Tinggi mengadopsi 'struktur sirkuit magnetik ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Lintas Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak pita lebar, yang harus diselesaikan dengan uji spektrum respons getaran dan pulsa klasik (setengah sinus).Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
(1) Nilai Angkatan: gaya sinus 6000N;kekuatan acak 6000N;kekuatan kejut 12000N;
(2) Rentang Frekuensi: 5Hz hingga 3500Hz, Frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan
(3) Mode frekuensi sapuan: linier, logaritmik, sapuan bolak-balik, frekuensi tetap
(4) Waktu frekuensi sapuan: 1 hingga 32767
(5) Waktu frekuensi sapuan: frekuensi tetap/tunggal 1-3600 menit, kurva frekuensi sapuan dapat ditampilkan.
(6) Maks.Percepatan 1000m/s2(tanpa beban)
(7) Beban Maks 180Kg
(8) Maks.Perpindahan: 25mm pp (tanpa beban), puncak ganda
(9) Perpindahan Dampak: 25 mm
(10) Berat Koil Bergerak: 6,5kg
(11) Arah Getaran: vertikal
(12) Gelombang Getaran: sinus, acak, kejutan
(13) Diameter Kumparan Bergerak: 230 mm
(14) Dimensi Sistem Getaran (mm): W850xH750xD550mm
(15) Berat Sistem Getaran: 590kg

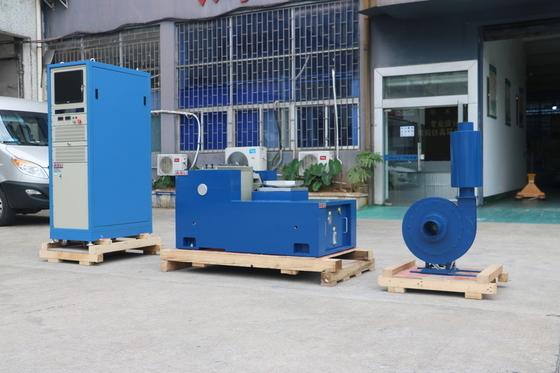

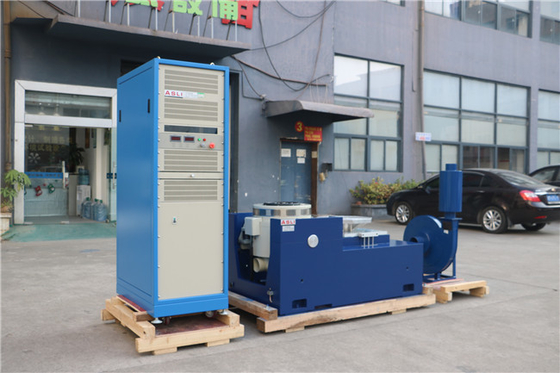

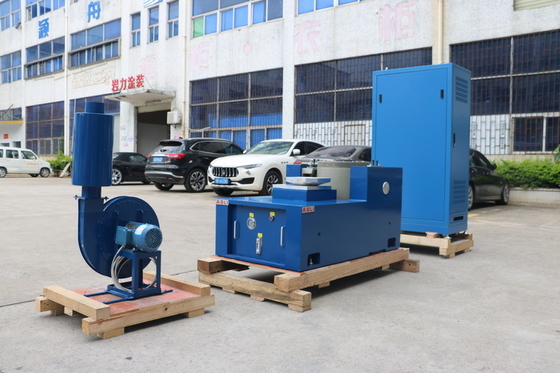

2-2 Detail Komponen Getaran
(1) Generator Getaran 1 set
(2) Pengontrol Getaran 1 set
(3) Ruang Sambungan Komunikasi 1 set
(4) Penguat Daya DA-6 1 set
(5) Daya Eksitasi 1 pc
(7) Perangkat Lunak Pengemudi 1 set
(8) Sistem Pendingin 1 set
(9) Komputer Industri 1 set
Parameter teknik:
| Nama | Pengepakan Meja Getaran / Penguji Meja Getaran untuk Suku Cadang Mobil | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Nilai Gaya Acak (N) | Rentang Frekuensi (Hz) | Nilai Akselerasi (m/s2) | Nilai Kecepatan (m / s) | Perpindahan terukur (pp) mm | Maks.Memuat (Kg) | kumparan bergerak (Kg) | Dimensi kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
