Mesin uji getaran horizontal dan vertikal frekuensi tinggi tipe elektromagnetik
Apa Prinsip Kerja Vibration Shaker?
Prinsip kerja penguji getaran mirip dengan speaker dimana konduktor listrik dipindahkan oleh tindakan gaya elektromagnetik di medan magnet.Kekuatan untuk mempercepat bagian bergerak dihasilkan oleh keseimbangan antara arus penggerak dan fluks magnetikOleh karena itu, dengan mengontrol arus penggerak, seseorang dapat mengontrol generator getaran.
Sistem pengujian getaran elektromagnetik dengan kejutan acak sinus:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS dll.
Sistem pengujian getaran elektromagnetik dengan kejutan acak sinus:Mobil,elektronika,aerospace,kapal,telekomunikasi,optoelektronika, instrumen dll.
Parameter penggerak uji getaran:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal (m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Sistem pengujian getaran elektromagnetik dengan kejutan acak sinus Fitur produk

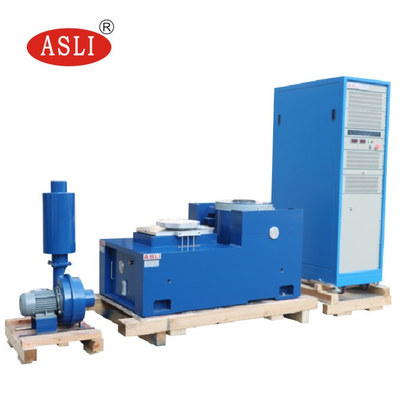

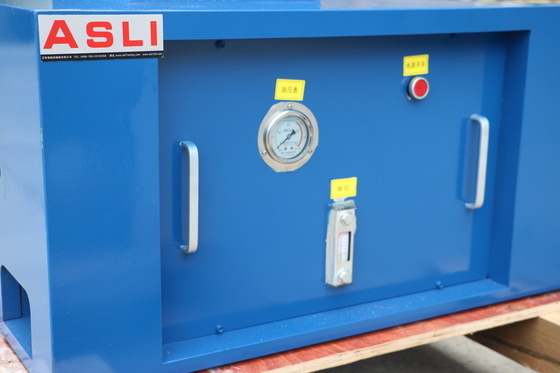

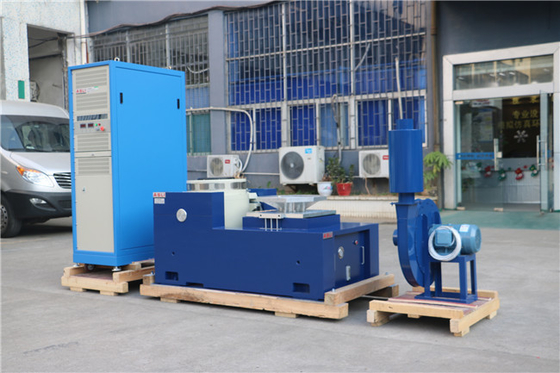

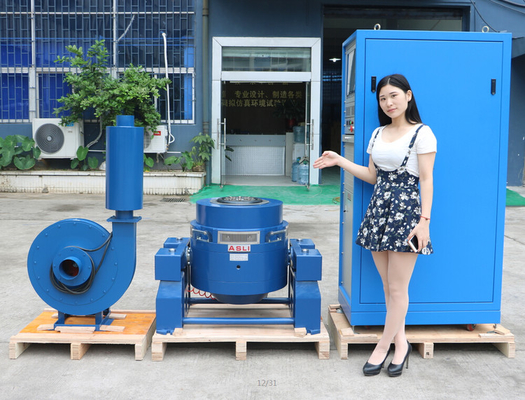

Gambar untuk referensi:

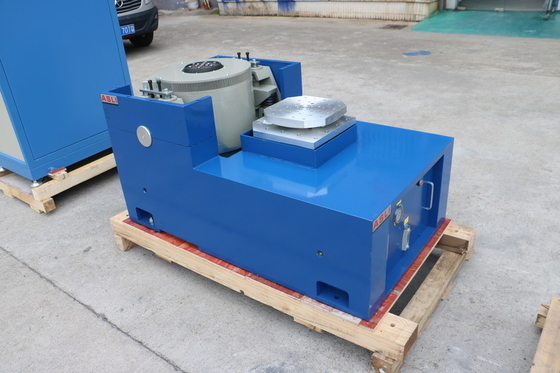

Tabel Ekspander Horizontal:
Pelanggan'Kunjungi ASLI Perusahaan:
Layanan luar negeri:
Jika Anda membutuhkan informasi lebih lanjut tentangMesin uji getaran horizontal dan vertikal tipe elektromagnetik frekuensi tinggi, silakan bebas untuk mengirim pertanyaan Anda.
