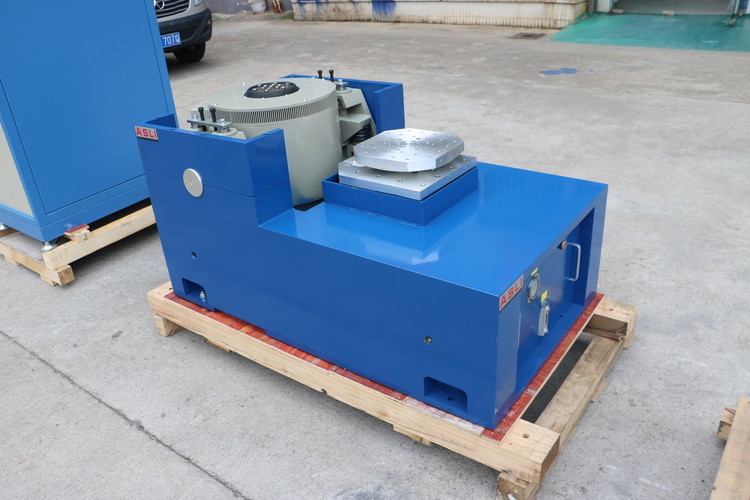

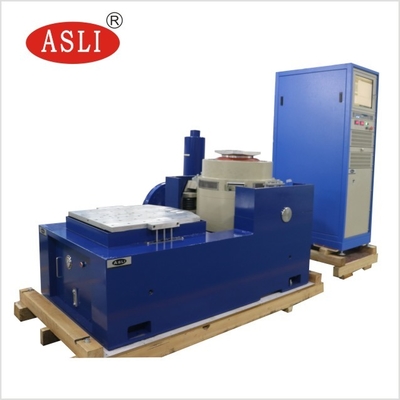

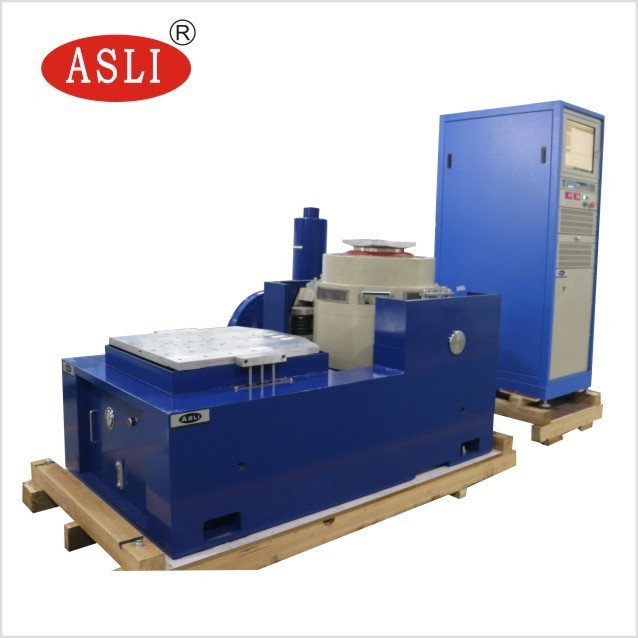

Tinggi FrekuensiLaboratorium Shaker Transport Simulasi ElektrodinamikaGetaranShaker
Shaker Laboratorium Frekuensi Tinggi Transportasi Simulasi Shaker Getaran Elektrodinamikadigunakan secara luas dalam pertahanan, penerbangan, aerospace, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya.mensimulasikan kondisi kerja yang sebenarnya dan pengujian kekuatan struktur, aplikasi produk luas, lebar aplikasi jelas, efek tes luar biasa dan dapat diandalkan. gelombang sinus, FM, menyapu, diprogram, pengganda frekuensi, logaritma,akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana / amplitudo tetap.
Parameter teknis mesin uji getaran:
| Model |
Sinus Nominal Kekuatan(N) |
Dianggap acak Kekuatan(N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Berkualitas dispenempatan (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

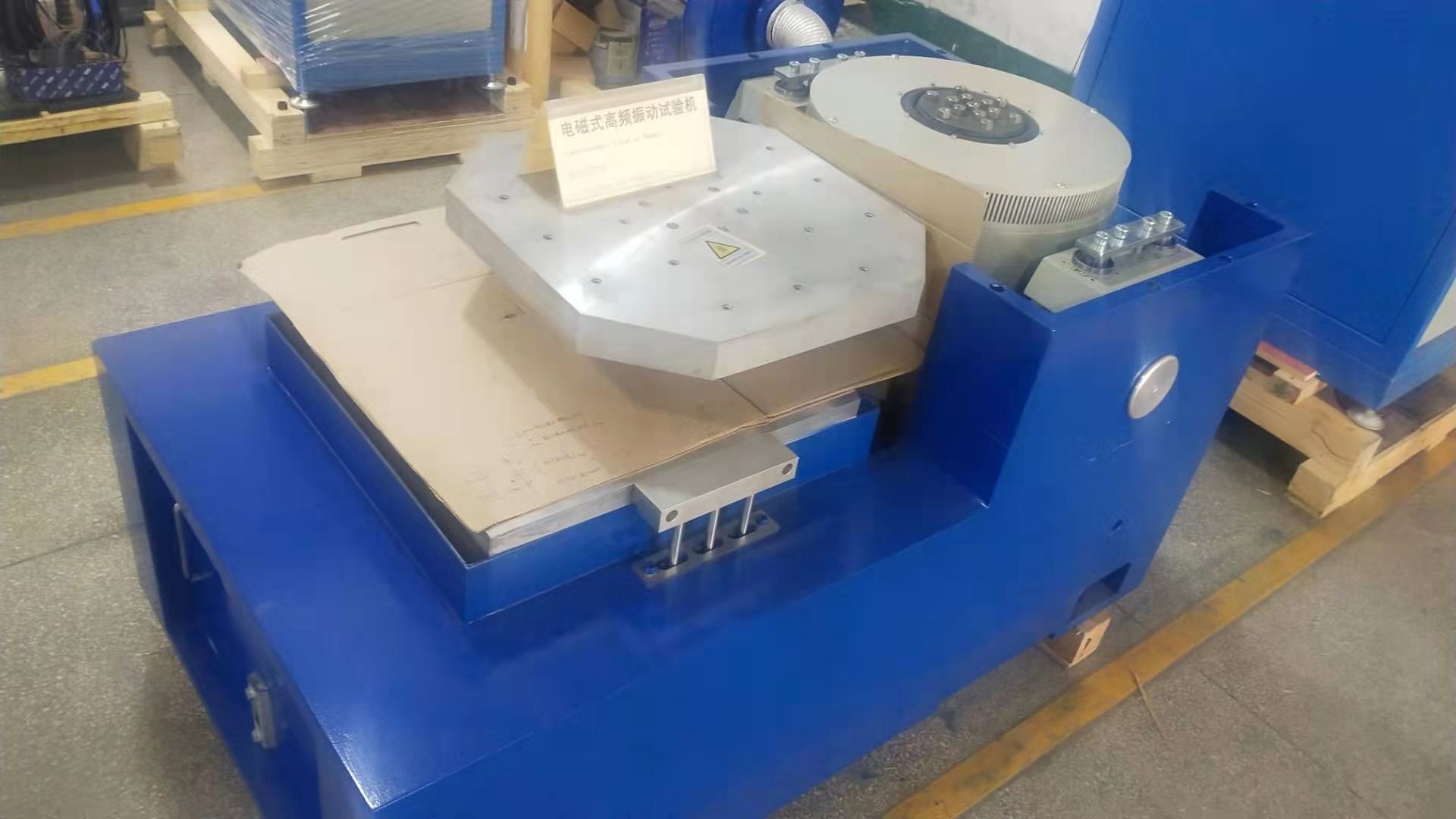

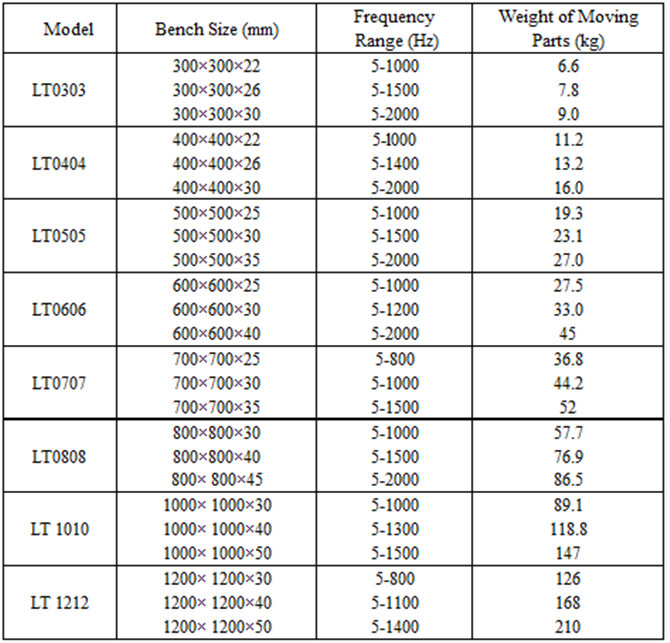

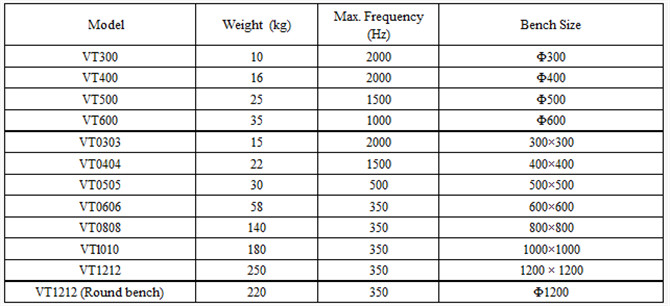

Parameter Teknis HorizontalPeningkatan:
Parameter Teknis VertikalPeningkatan:
Aplikasi Electrodynamic Vibration Shaker:
Kami adalah produsen produk seri Mesin Uji Getaran Frekuensi Tinggi, mengadopsi'struktur sirkuit magnetik ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri',"Airborne Support" dan "roller bearings and linear guidance", "isolasi trunnion" teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband,untuk diselesaikan dengan klasik (setengah - sinus, trapezoidal, gelombang gigi gergaji) tes pulsa dan respon kejut spektrum. produk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik,peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Fitur pengujian penggetar getaran elektrodinamika:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
Jika Anda membutuhkan informasi lebih lanjut tentang High Frequency Laboratory Shaker Transport Simulation Electrodynamic Vibration Shaker, silakan bebas mengirim pertanyaan Anda.
