Stand Uji Getaran Frekuensi Tinggi ES-30.pdf

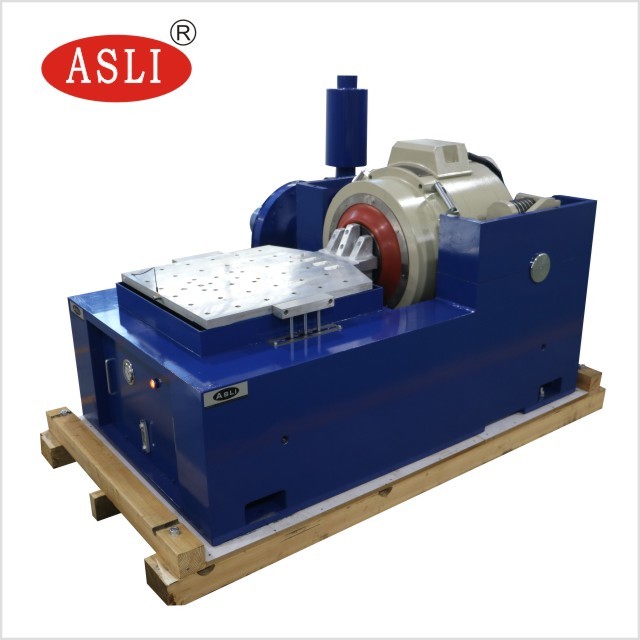

3000kg.f Mesin pengujian getaran elektromagnetik dengan MIL-STD DIN ISTA
Perpindahan dapat disesuaikan,
Ukuran tabel getaran dipilih sesuai dengan ukuran sampel,
Uji virasi untuk laboratorium, Bagian Otomotif, Lampu LED, baterai, kabel, kemasan...
Parameter teknis:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Tingkat akselerasi maksimum penguji getaran elektromagnetik ditentukan olehPada frekuensi rendah, perpindahan bagian bergerak dibatasi sehinggafrekuensi resonansi dari elemen bergerak diatur lebih tinggidari batas atas rentang frekuensi.
Kinerja generator getaran dapat tercermin dari grafik yang menampilkan maksimumDengan menggunakan grafik log-log, pembatasan perpindahandapat dinyatakan dengan garis lurus dengan kemiringan 6 dB/oktaf.
Parameter teknis pembesar vertikal:
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Hal ini juga dapat digunakan dengan ruang iklim:
Jika Anda ingin tahu lebih banyak tentang 3000kg.f Mesin pengujian getaran elektromagnetik dengan MIL-STD DIN ISTA, silakan jangan ragu untuk mengirim pertanyaan Anda, setelah itu, kami dapat memberikan lebih banyak dukungan.
