Sistem pengujian getaran shaker elektrodinamika laboratorium dengan standar MIL-STD-810G
Fitur mesin uji getaran:

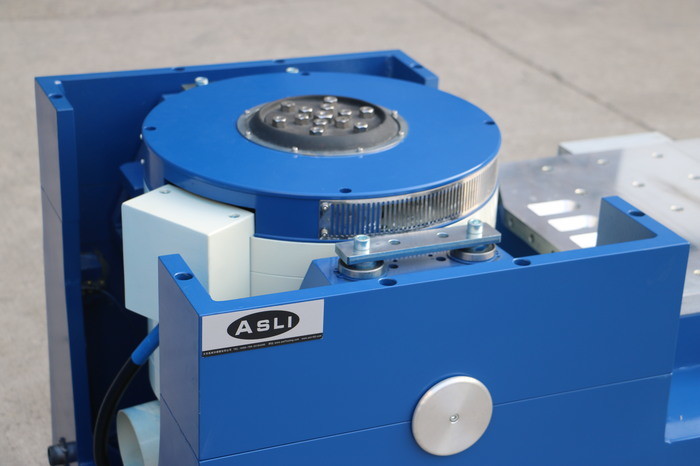

1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas bantalan tabel getaran, meningkatkan kinerja frekuensi rendah.
| Model:ES-3 | |
|---|---|
| Dorongan sinus | 300kgf |
| Dorongan acak | 300kgf |
| Dorongan dampak | 600kgf |
| Jangkauan Frekuensi | 2 ~ 2500Hz |
| Perpindahan terus menerus | 25 mm |
| Dampak dari perpindahan | 25 mm |
| Kecepatan maksimum | 1.8m/s |
| Akselerasi maksimum | 981m/s2 |
| Diameter kumparan bergerak | Φ150mm |
| Biarkan momen eksentrik | > 196N.m |
| Titik koneksi beban | 6 piont |
| Massa setara dari bagian bergerak | 3kg |
| Ukuran sekrup meja (standar) | M8 |
| Tabel tata letak sekrup (diameter, keliling) | 8 pada Φ100mm,8 pada Φ200mm. |
| Frekuensi isolasi aksial | 3Hz |
| Beban maksimum | 120kg |
| Kebocoran fluks magnet | < 1mT |
| Dimensi (tanpa kemasan) | 730mm × 550mm × 650mm |
| Tabel getaran Berat | 450kg |
Deskripsi Aplikasi:
Sistem pengujian getaran shaker elektrodinamika laboratorium dengan standar MIL-STD-810G digunakan untuk lingkungan pendidikan, penelitian, dan laboratorium.dilengkapi dengan struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, Dukungan Udara dan bantalan rol dan panduan linier,isolasi trunnion teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X,Y,Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband, untuk diselesaikan oleh klasik (setengah sinus, trapezoidal,gelombang gigi gergaji) tes spektrum respon denyut nadi dan kejutProduk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
KomposisiMesin pengujian getaran elektromagnetik frekuensi tinggi:

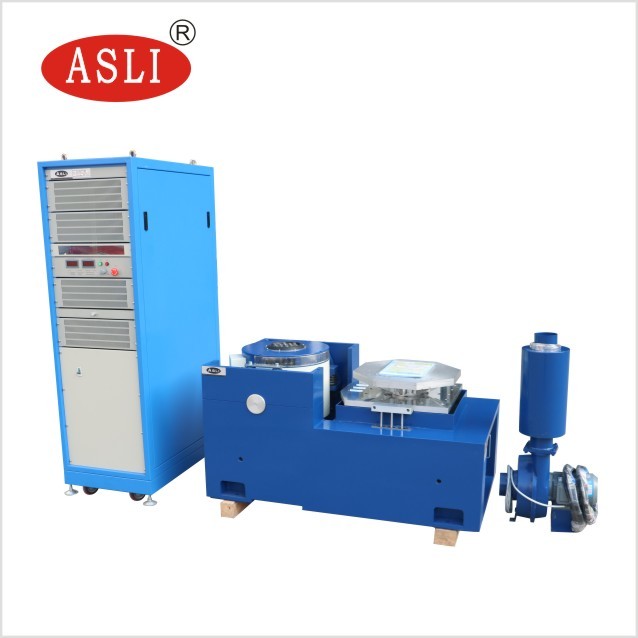

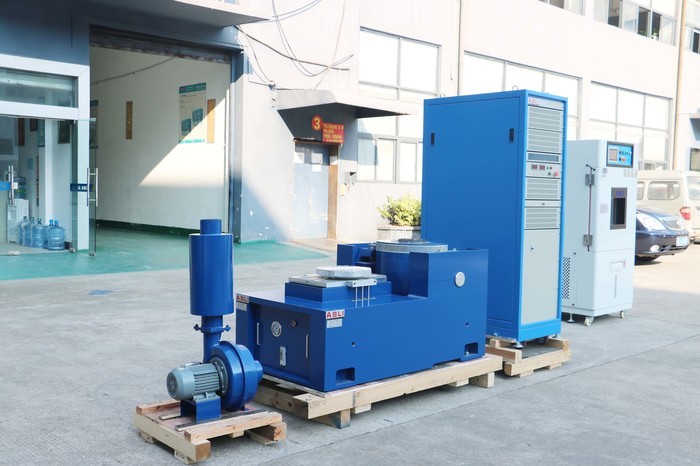

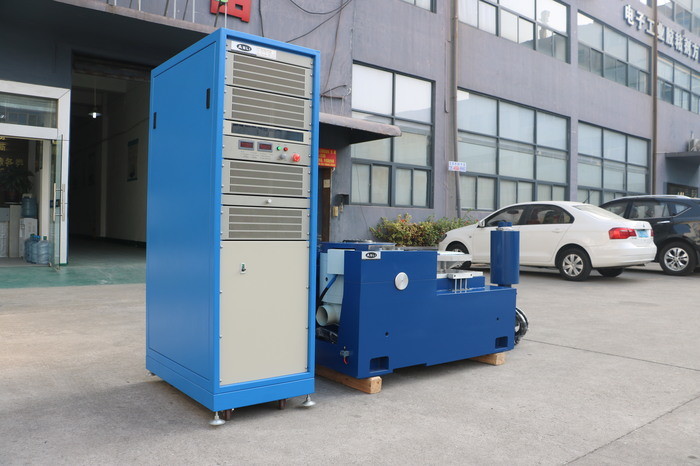

Bangku uji getaran, penguat daya, kipas pendingin, meja geser, ekspansi vertikal

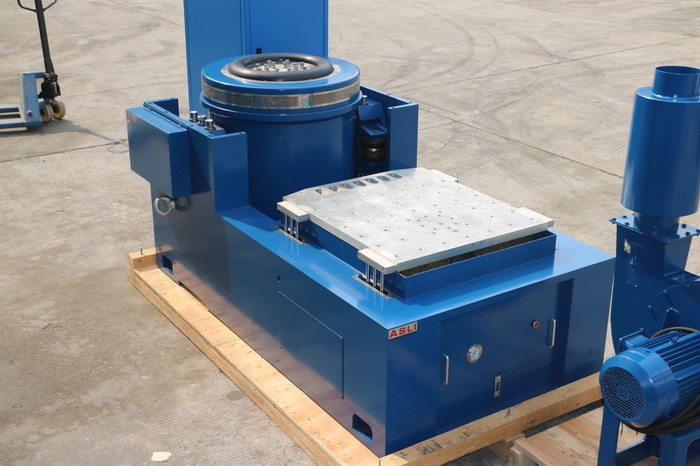

Fitur Stand Horizontal:
Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, nyaman untuk dipasang dan disesuaikan.
Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
Fitur-fitur vertikal dari bangku yang diperpanjang:
VT vertikal diperpanjang-bench dan penjepit ditentukan, presisi dihitung, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan sempurna
Setiap keraguan atau kebutuhan tentang Laboratory Electrodynamic Shaker Vibration Test System dengan standar MIL-STD-810G, silakan jangan ragu untuk mengirim pertanyaan Anda.
