Peralatan pengujian getaran ES-6.pdf

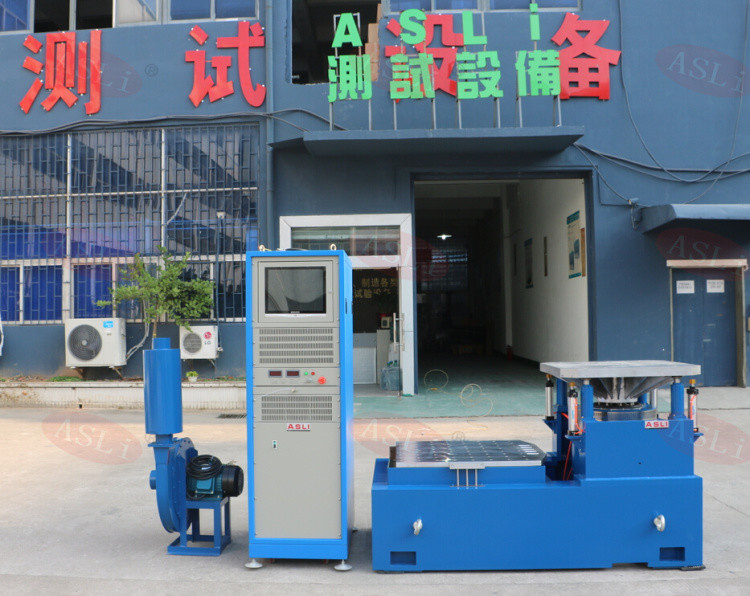

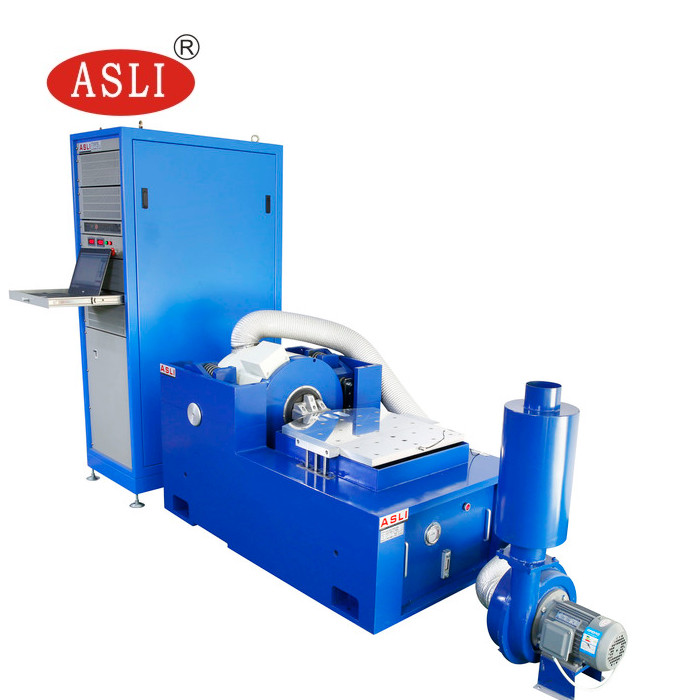

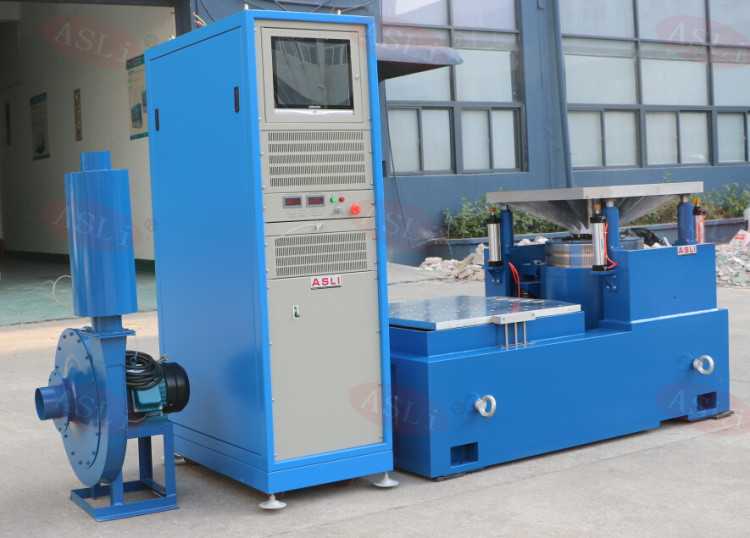

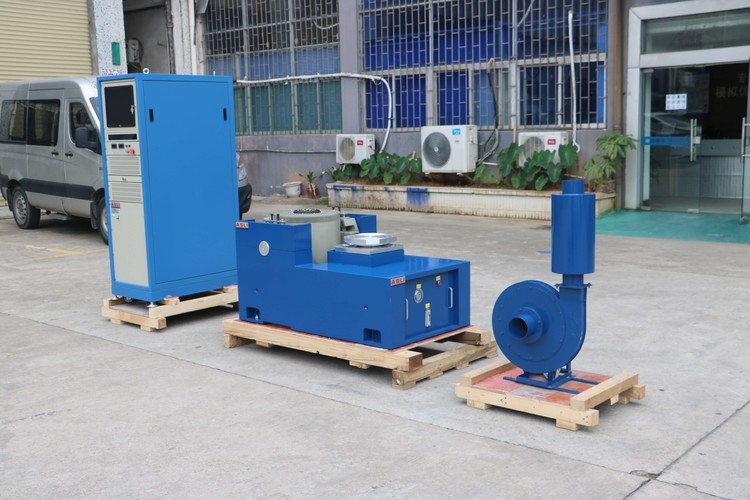

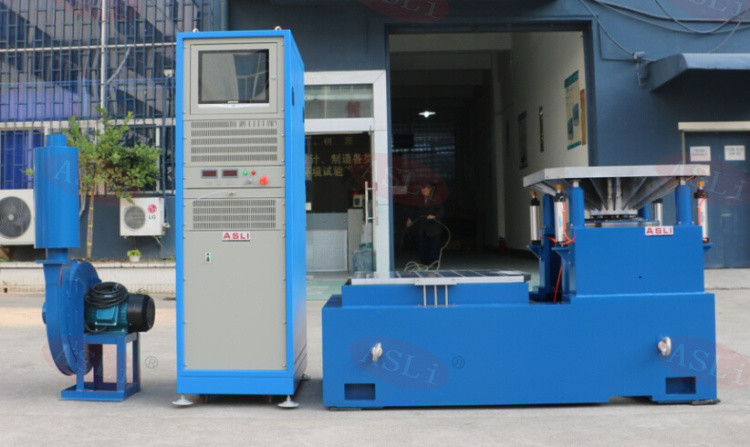

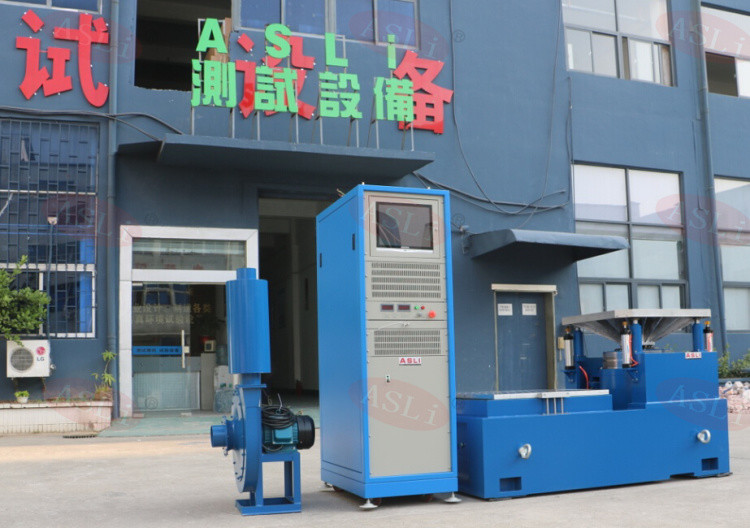

Shaker getaran vertikal dan horizontal untuk saklar otomotif
Mesin uji getaran frekuensi tinggi terutama digunakan untuk lingkungan uji getaran dan kejut produk, uji skrining stres lingkungan, uji keandalan,tes mungkin perlu dilakukan untuk aerospace, komunikasi, elektronik, listrik, komunikasi, peralatan rumah tangga dan bidang produk lainnya.Ini adalah platform pengujian yang memenuhi semua jenis spesifikasi pengujian, dan dapat dijalankan termasuk IEC, MIL-STD, JIS, ASTM dan spesifikasi lainnya.
Mesin getaran frekuensi tinggi Parameter:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal (m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Fitur produk
* Sistem suspensi fleksibel dan panduan garis lurus, kapasitas bantalan yang kuat, kinerja panduan yang baik dan stabilitas yang tinggi.
* Kekakuan statis kantong udara beban pusat besar, kekakuan dinamis kecil, kapasitas bantalan kuat, dan kinerja dinamis sangat baik.
* Diagnosis pemeriksaan diri yang cepat dan perlindungan rantai, keamanan dan keandalan yang tinggi;
* Airbag isolasi dan damping perangkat membuat vibrator tidak perlu dasar khusus, dengan sempurna mereproduksi gelombang getaran dan mengurangi transmisi getaran.
* Menyediakan penggunaan yang berbeda dari platform ekspansi horizontal dan vertikal;
* Dapat digunakan dengan semua jenis pengontrol getaran, dan pengoperasiannya sederhana.
Fitur-fitur stand horizontal:
Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, nyaman untuk dipasang dan disesuaikan.
Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Setiap keraguan atau kebutuhan tentang Vibration Shaker Vertical dan Horizontal untuk Switch Otomotif, silakan jangan ragu untuk mengirim pertanyaan Anda.
