Stand Uji Getaran Frekuensi Tinggi ES-30.pdf

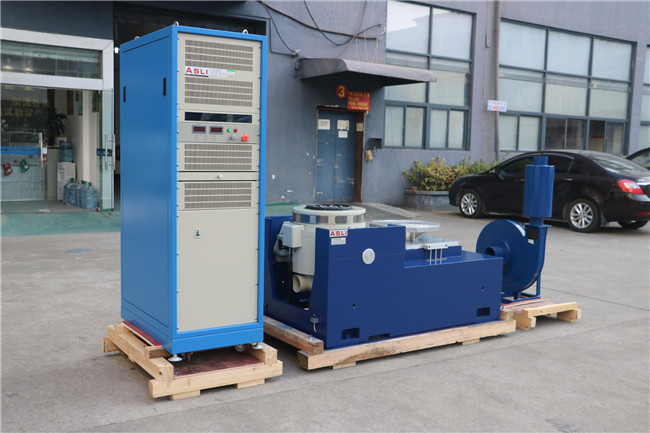

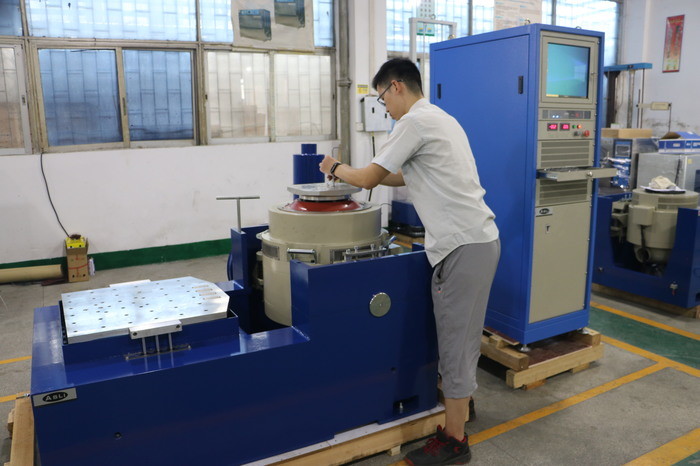

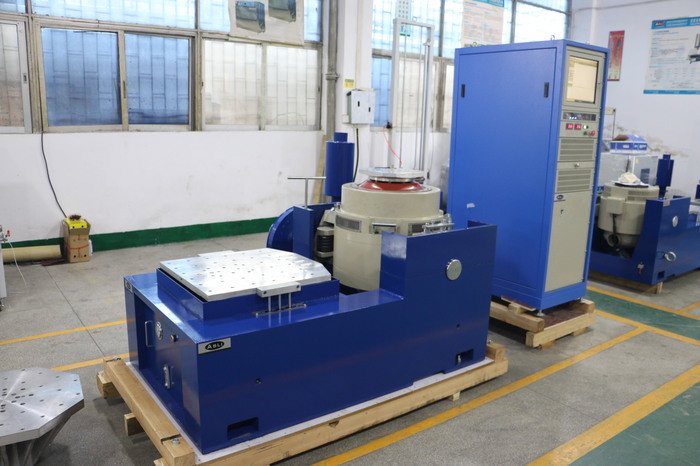

Peralatan pengujian laboratorium getaran transportasi simulasi DO-160
Prinsip Kerja Vibration Shaker
Prinsip kerja penguji getaran mirip dengan speaker di mana listrikKonduktor dipindahkan oleh aksi gaya elektromagnetik dalam medan magnet.Bagian bergerak dihasilkan oleh keseimbangan antara arus penggerak dan fluks magnetik.Mengontrol arus penggerak, seseorang dapat mengontrol generator getaran.
Tingkat akselerasi maksimum eksiter getaran elektromagnetik ditentukan oleh tingkat maksimumPada frekuensi rendah, perpindahan bagian bergerak dibatasi sehinggafrekuensi resonansi dari elemen bergerak diatur lebih tinggidari batas atas rentang frekuensi.
Kinerja generator getaran dapat tercermin dari grafik yang menampilkan maksimumDengan menggunakan grafik log-log, pembatasan perpindahandapat dinyatakan dengan garis lurus dengan kemiringan 6 dB/oktaf.
| Shaker | |
| Kekuatan sinus (puncak) | 30kN |
| Kekuatan kejut (puncak) | 60 kN |
| Jangkauan frekuensi | 5~2800Hz |
| Pergeseran (terusan) | 100 mm |
| Max. Kecepatan | 1.8 m/s |
| Maks. akselerasi | 100 G |
| Diameter Armature | 445 mm |
| Frekuensi resonansi orde 1 | 2,400 Hz |
| Momentus eksentrik yang diizinkan | > 500 Nxm |
| Berat armatur | 40 kg |
| Dimensi sekrup HE/ST | M10 (metrik) |
| Frekuensi isolasi getaran aksial | < 3 Hz |
| Maks. muatan | 500 kg |
| Kebocoran fluks magnet | ≤ 1 mT |
| Dimensi (L × W × H, tidak dikemas) | 1,330x860x1,250 mm |
| Berat (tidak dikemas) | 2,500 kg |
| Pemasangan | Karpet karet (butuh baut jangkar) |

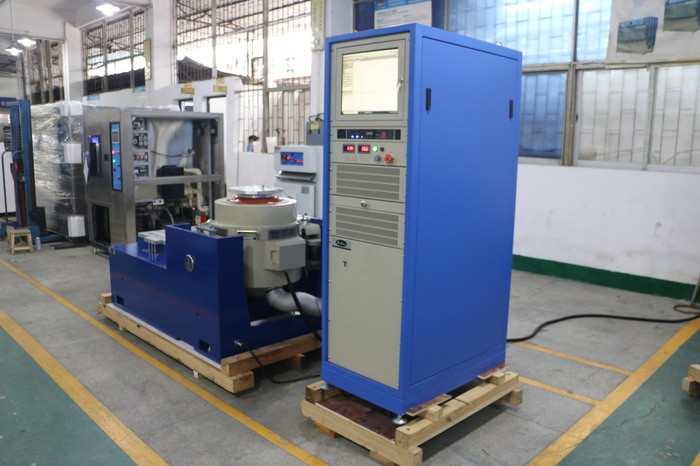

Shaker getaran frekuensi tinggi Fitur:
1Sistem suspensi yang kokoh dan panduan gerakan linier, kapasitas membawa yang kuat, fungsi panduan yang baik, stabilitas yang tinggi.
2. Bag udara pusat beban dengan kekakuan statis tinggi dan kekakuan dinamis rendah, kapasitas membawa yang kuat, kinerja yang sempurna pada variasi amplitudo.
3Efisiensi tinggi kelas D power switching, 3-sigma arus puncak, konsumsi daya rendah dan distorsi harmonik minimal.
4. Diagnosis diri cepat dengan interlock keamanan, keandalan keamanan tinggi.
5. Airbag shock isolasi perangkat untuk platform getaran tanpa perlu tambahan. fondasi, reproduksi sempurna gelombang getaran dan pengurangan transmisi getaran.

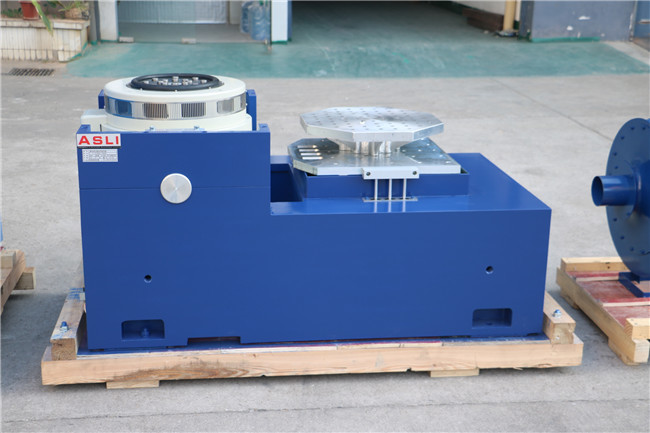

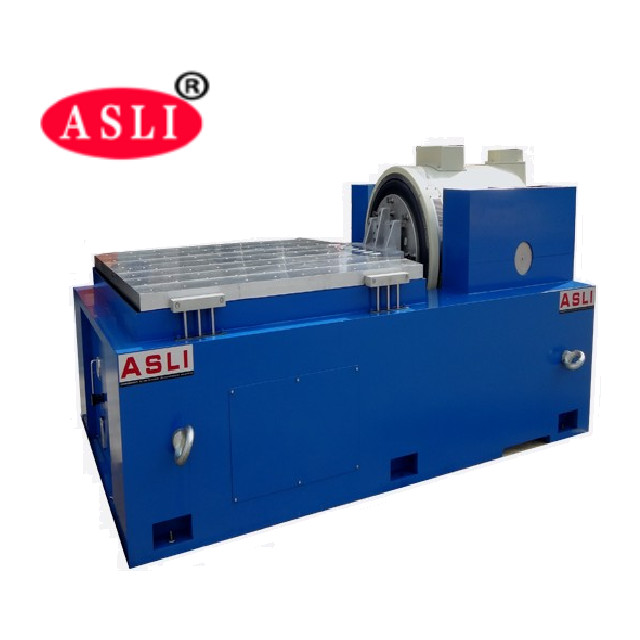

6Platform ekspansi horizontal dan vertikal untuk aplikasi yang berbeda.
7Operasi pengontrol sederhana.
Rumus umum untuk menghitung vektor gaya sistem getaran:
Kekuatan (N) = massa (kg) x percepatan (m/s2 atau g) x1.3 faktor keselamatanF=MA*1.3
Massa = Armature Shaker + perangkat yang sedang diuji + perlengkapan (meja vertikal/meja geser dengan driver bar)
jika Anda membutuhkan informasi lebih lanjut tentangPeralatan pengujian laboratorium getaran transportasi simulasi DO-160, jangan ragu untuk mengirim pertanyaan Anda.
