Paket Simulasi Karton Transportasi Vibration Tester untuk Tes Vibration acak
Aplikasi:
Kami adalah produsenPenjual panas Elektronik Tiga-Axis Vibration Table Vibration Shock Lab Tester, mengadopsi "struktur sirkuit magnetik ganda", "lingkaran aksi kerangka yang dihasilkan sendiri", "Dukung di Udara" dan "beras rol dan panduan linier","isolasi trunnion" teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X,Y,Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband, untuk diselesaikan oleh klasik (setengah sinus, trapezoidal,gelombang gigi gergaji) tes spektrum respon denyut nadi dan kejutProduk ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Fitur penguji kelelahan getaran frekuensi tinggi:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
Paket Simulasi Karton Transportasi Vibration Tester untuk Tes Vibration acak Parameter teknis:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

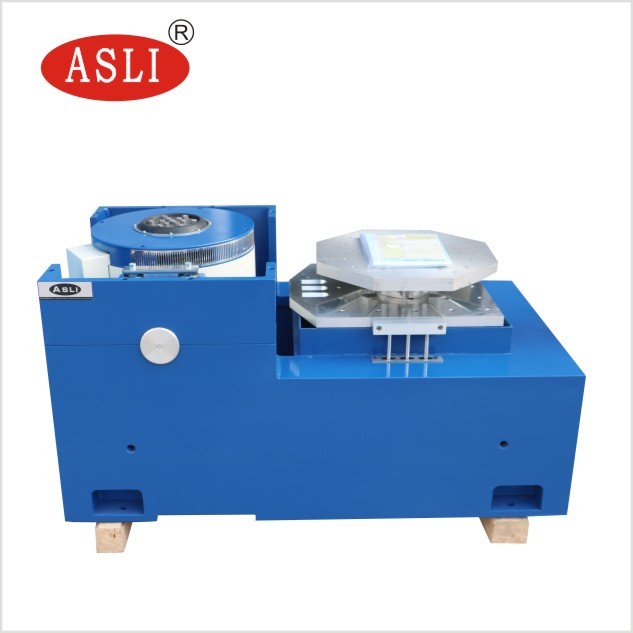

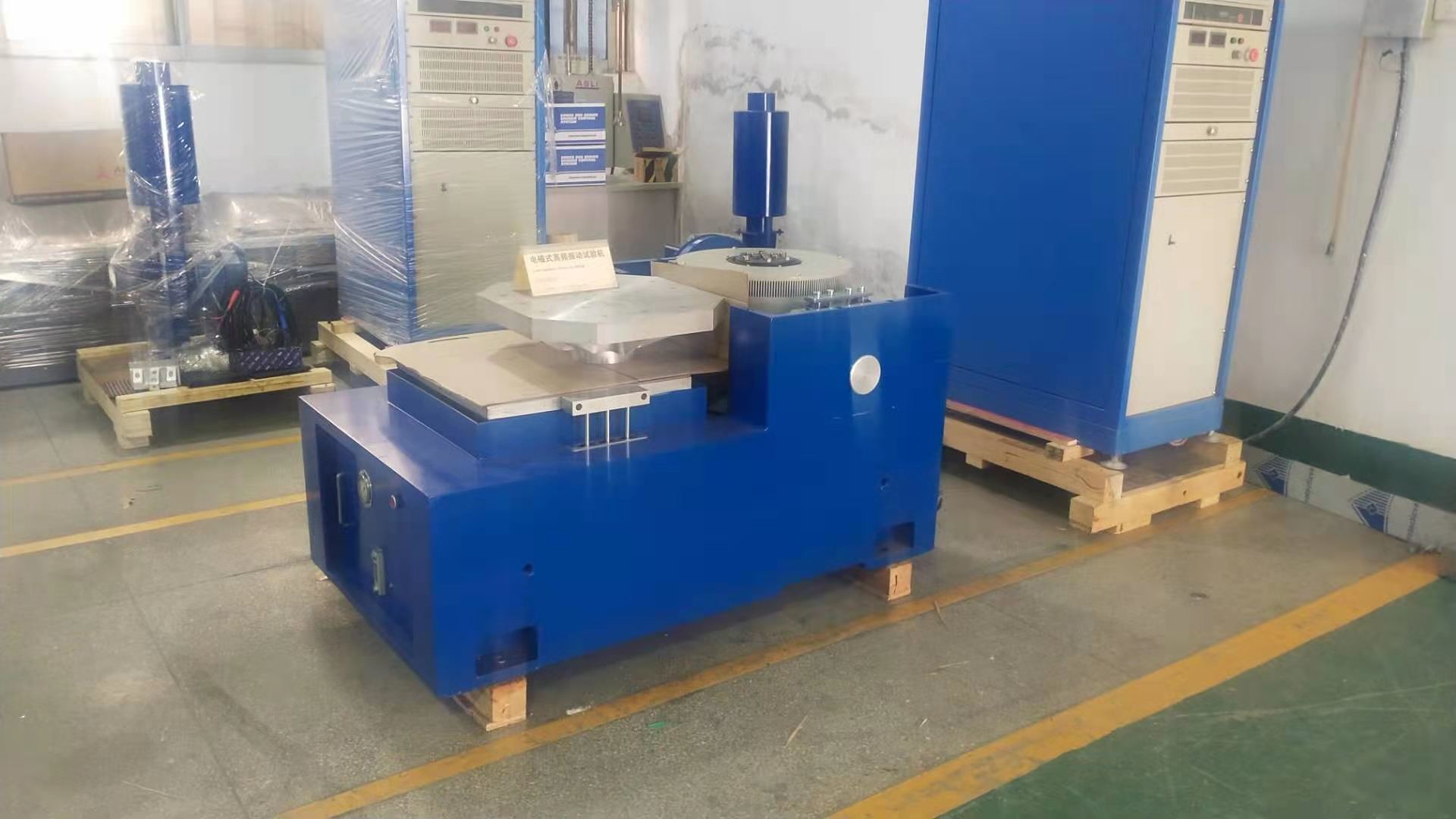

Fitur-fitur stand horizontal:
1. Dalam bangku pemuatan kecil untuk mewujudkan akselerasi yang lebih tinggi dan frekuensi kerja, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2Bangku horisontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna, kenyamanan untuk menginstal dan menyesuaikan.
3Jalur tekanan statis, bentuk V, dengan kapasitas tahan lereng dan beban bias tahan.
Dibangun di pompa minyak, struktur yang baik dan mudah dioperasikan.
Parameter teknis pembesar horizontal:
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Fitur-fitur bangku vertikal yang diperpanjang:
VT vertikal diperpanjang bangku dan penjepit ditentukan, presisi dihitung, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi
dan kerajinan.
Parameter teknis pembesar vertikal:
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Untuk informasi lebih lanjut mengenaiPaket Simulasi Carton Transportasi Vibration Tester untuk Tes Vibration acak, Selamat datang untuk menghubungi kami!
