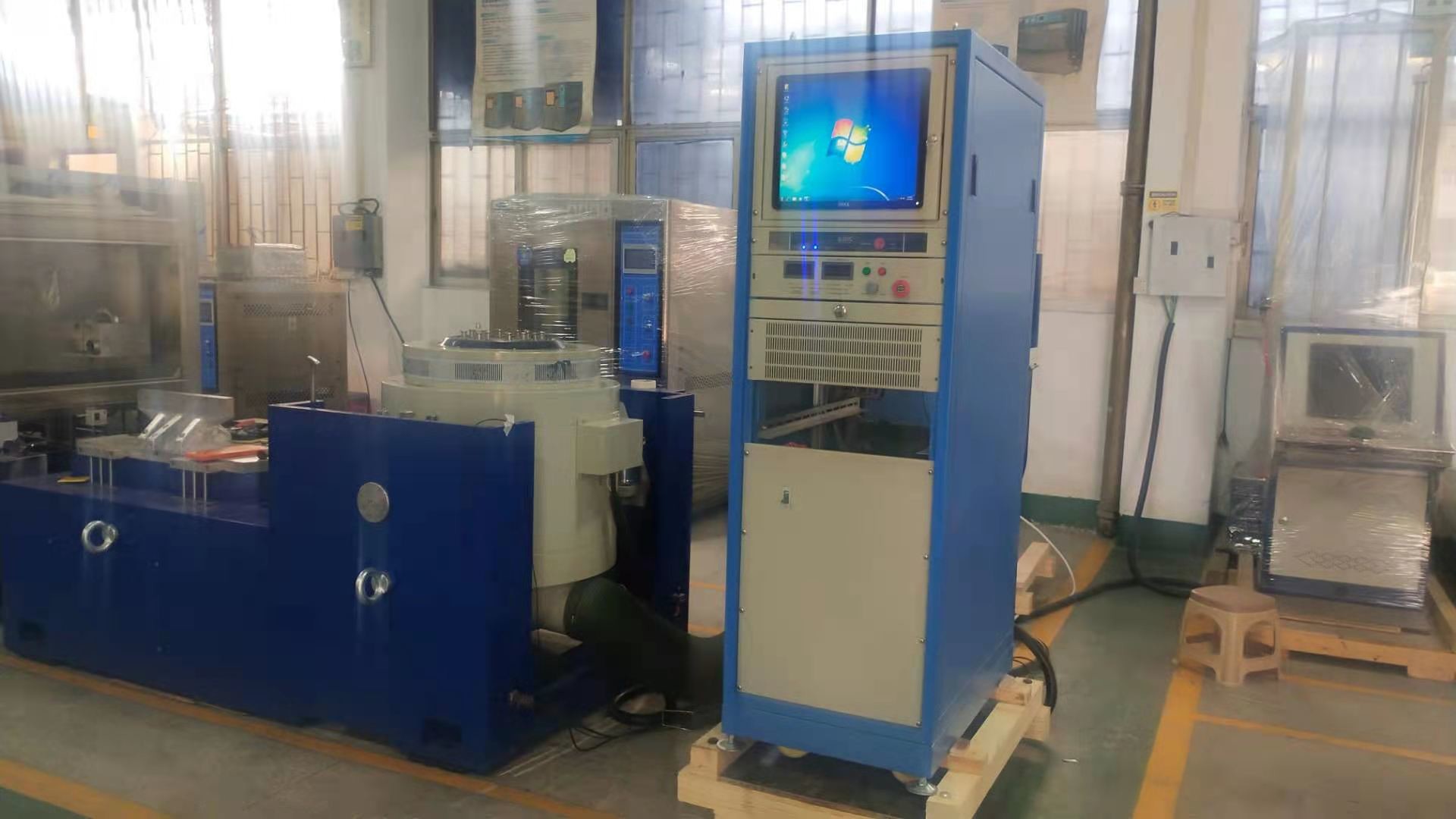

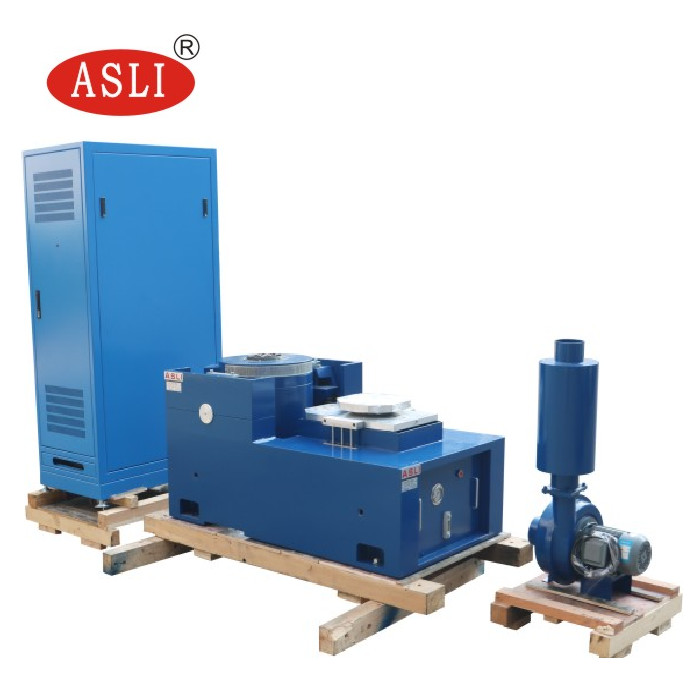

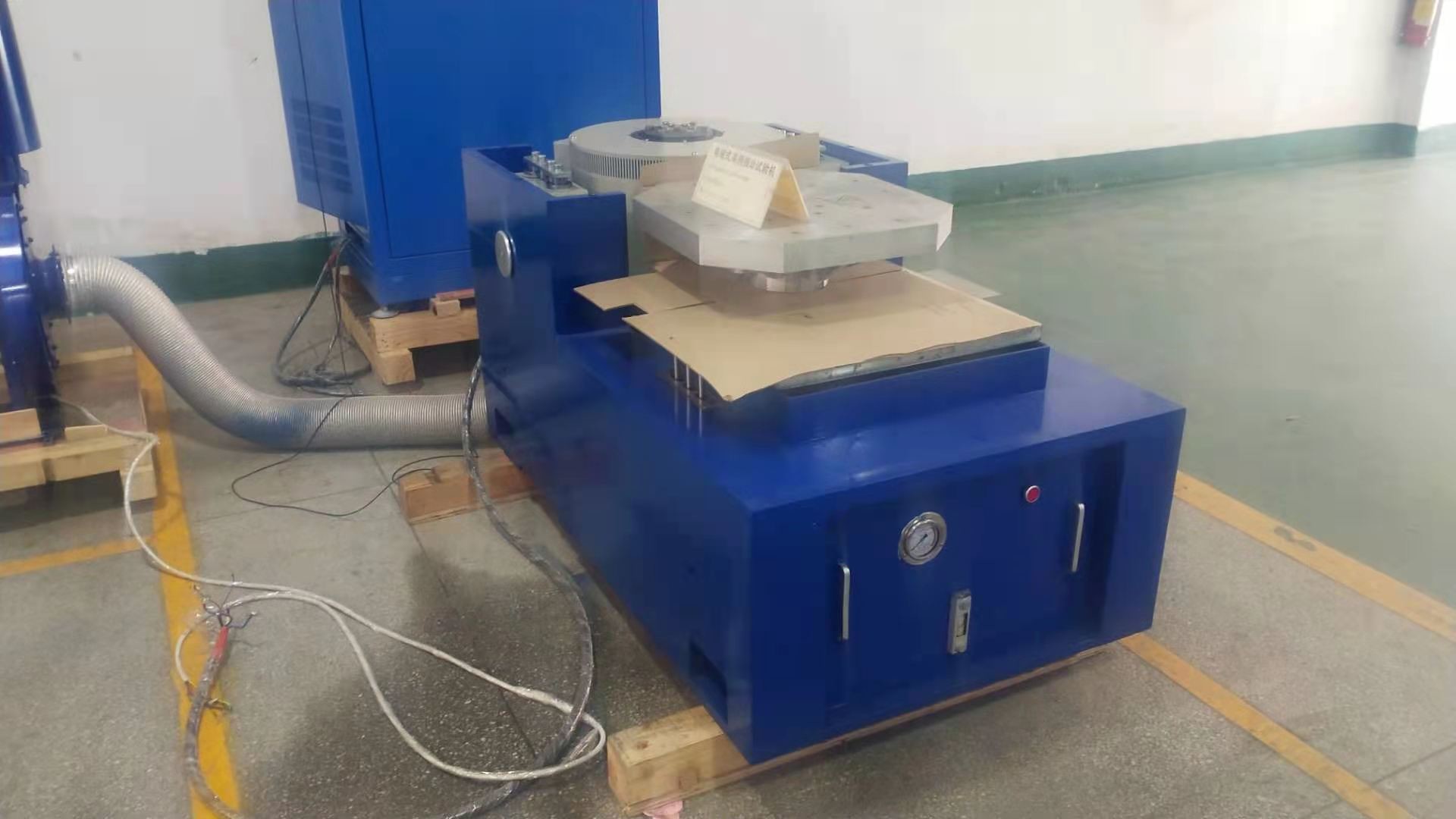

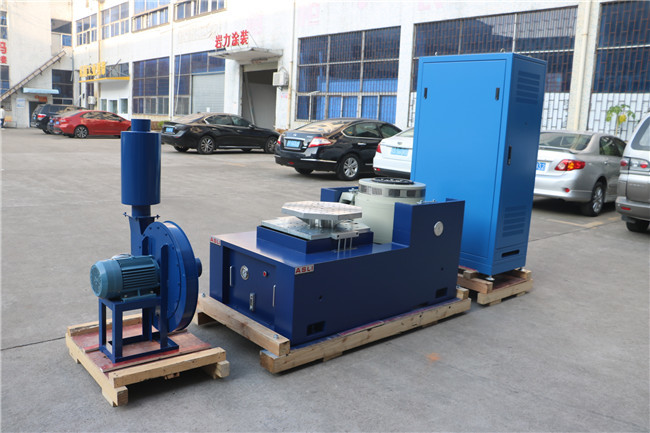

IEC Vibration Standard Shaker Vibrasi Elektrodinamik
Prinsip Kerja Vibration Shaker
Prinsip kerja dari stimulator getaran elektromagnetik mirip dengan speaker di mana listrikKonduktor dipindahkan oleh aksi gaya elektromagnetik dalam medan magnet.Bagian bergerak dihasilkan oleh keseimbangan antara arus penggerak dan fluks magnetik.Mengontrol arus penggerak, seseorang dapat mengontrol generator getaran.
Tingkat akselerasi maksimum eksiter getaran elektromagnetik ditentukan oleh tingkat maksimumPada frekuensi rendah, perpindahan bagian bergerak dibatasi sehinggafrekuensi resonansi dari elemen bergerak diatur lebih tinggidari batas atas rentang frekuensi.
Kinerja generator getaran dapat tercermin dari grafik yang menampilkan maksimumDengan menggunakan grafik log-log, pembatasan perpindahandapat dinyatakan dengan garis lurus dengan kemiringan 6 dB/oktaf.
Parameter teknis:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Fitur:

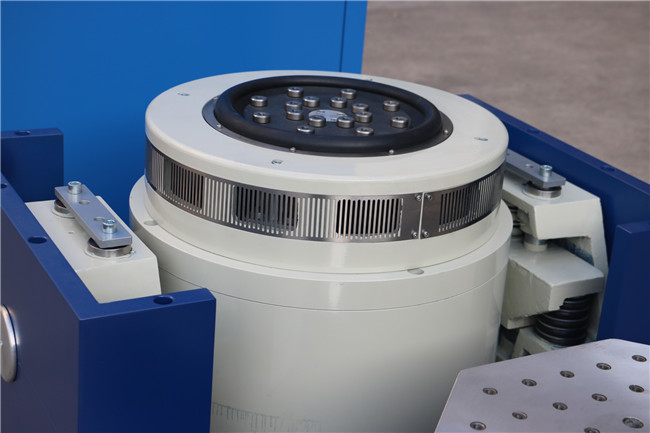

1Sistem suspensi yang kokoh dan panduan gerakan linier, kapasitas membawa yang kuat, fungsi panduan yang baik, stabilitas yang tinggi.
2. Bag udara pusat beban dengan kekakuan statis tinggi dan kekakuan dinamis rendah, kapasitas membawa yang kuat, kinerja yang sempurna pada variasi amplitudo.
3Efisiensi tinggi kelas D power switching, 3-sigma arus puncak, konsumsi daya rendah dan distorsi harmonik minimal.
4. Diagnosis diri cepat dengan interlock keamanan, keandalan keamanan tinggi.
5. Airbag shock isolasi perangkat untuk platform getaran tanpa perlu tambahan. fondasi, reproduksi sempurna gelombang getaran dan pengurangan transmisi getaran.

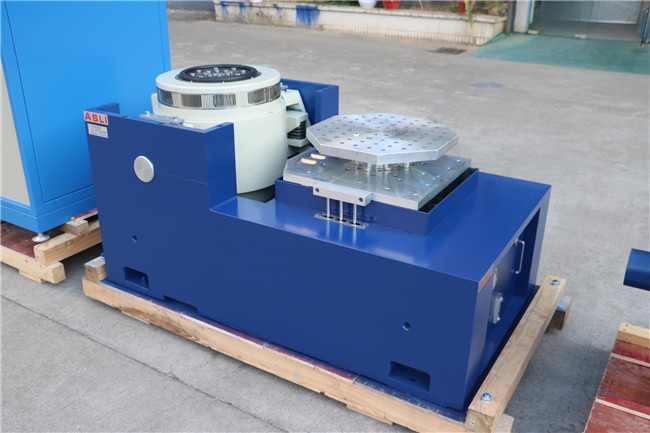

6Platform ekspansi horizontal dan vertikal untuk aplikasi yang berbeda.
7Operasi pengontrol sederhana.
Parameter teknis pembesar horizontal:
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
Jika Anda memiliki keraguan atau kebutuhan tentang IEC Vibration Standar Vibration Shaker Elektrodinamik, silakan jangan ragu untuk mengirim pertanyaan Anda.
