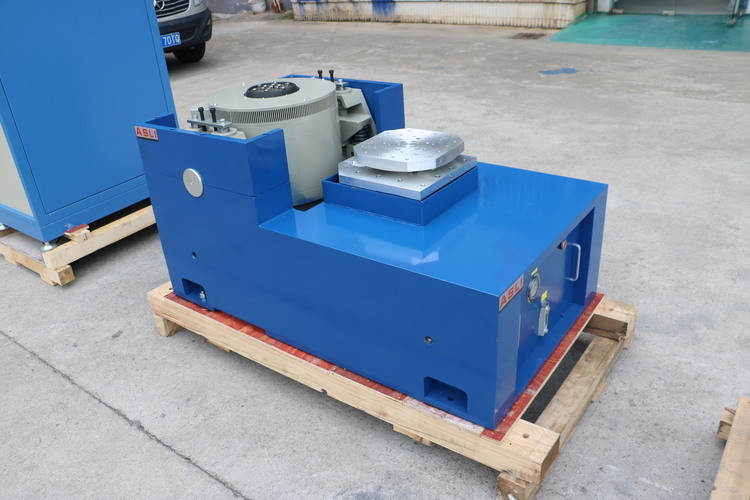

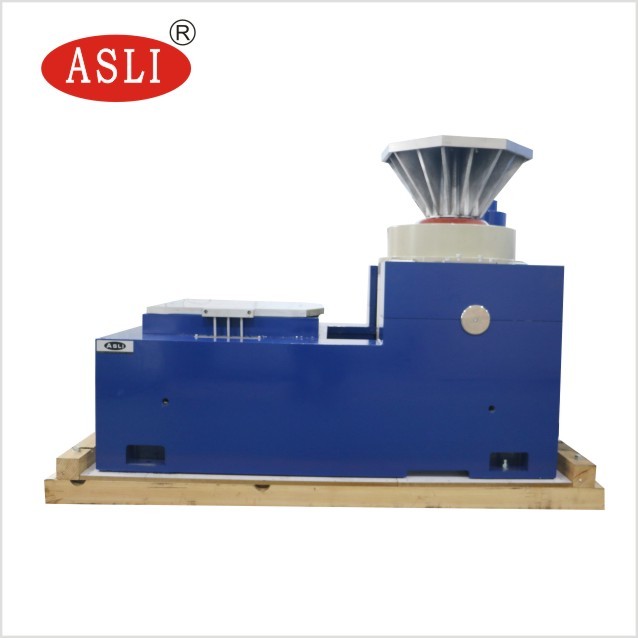

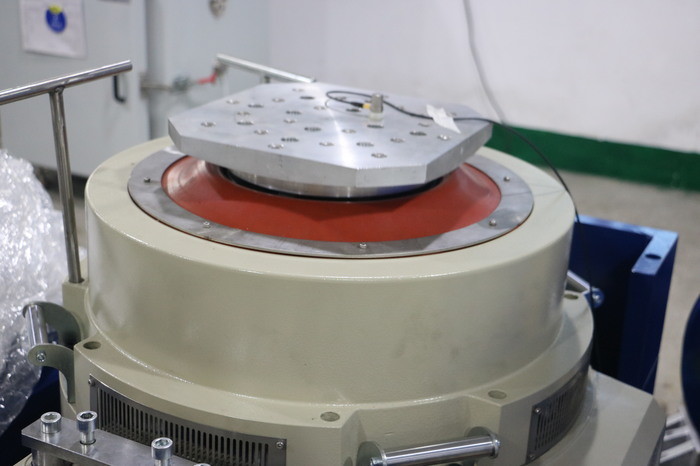

Alat Uji Getaran Vertikal pengocok getaran elektrodinamik Temui JESD 22-B103B Untuk Komponen
Deskripsi Aplikasi:
Alat Uji Getaran Vertikal pengocok getaran elektrodinamik Temui JESD 22-B103B Untuk Komponendigunakan untuk lingkungan pendidikan, penelitian, dan laboratorium.Amengadopsi struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, Dukungan Lintas Udara dan bantalan rol serta panduan linier, isolasi trunnion teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X,Y,Z dan broadband uji getaran acak, yang harus diselesaikan dengan uji spektrum denyut dan respons guncangan klasik (setengah sinus, trapesium, gelombang gigi gergaji).Produk-produk ini banyak digunakan dalam pertahanan negara, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
| Model:ES-3 | |
|---|---|
| Dorongan sinus | 300kgf |
| Dorongan acak | 300kgf |
| Dorongan dampak | 600kgf |
| Rentang frekuensi | 2~2500Hz |
| Perpindahan yang berkelanjutan | 25mm |
| Dampak perpindahan | 25mm |
| Kecepatan maksimum | 1,8 m/s |
| Akselerasi maksimal | 981m/s2 |
| Diameter kumparan bergerak | Φ150mm |
| Izinkan momen eksentrik | >196Nm |
| Muat titik koneksi | 6 pon |
| Massa setara bagian yang bergerak | 3kg |
| Ukuran sekrup meja (standar) | M8 |
| Tabel tata letak sekrup (diameter, keliling) | 8 pada Φ100mm,8 pada Φ,200mm. |
| Frekuensi isolasi aksial | <3Hz |
| Muatan maksimum | 120Kg |
| Kebocoran fluks magnet | <1mT |
| Dimensi (tanpa kemasan)(P×L×T) | 730mm×550mm×650mm |
| Tabel getaran Berat | 450kg |
Alat Uji Getaran Vertikal pengocok getaran elektrodinamik Temui JESD 22-B103B Untuk KomponenFitur:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Rocker Rod lurus dan orientasi kekakuan bodi komposit berorientasi impor, kapasitas beban eksentrik.
4. Yayasan isolasi trunnion didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan lingkaran dinamis dengan keandalan yang tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas bantalan meja getaran, meningkatkan kinerja frekuensi rendah.
Komposisi dariAlat Uji Getaran Vertikal pengocok getaran elektrodinamik Temui JESD 22-B103B Untuk Komponen

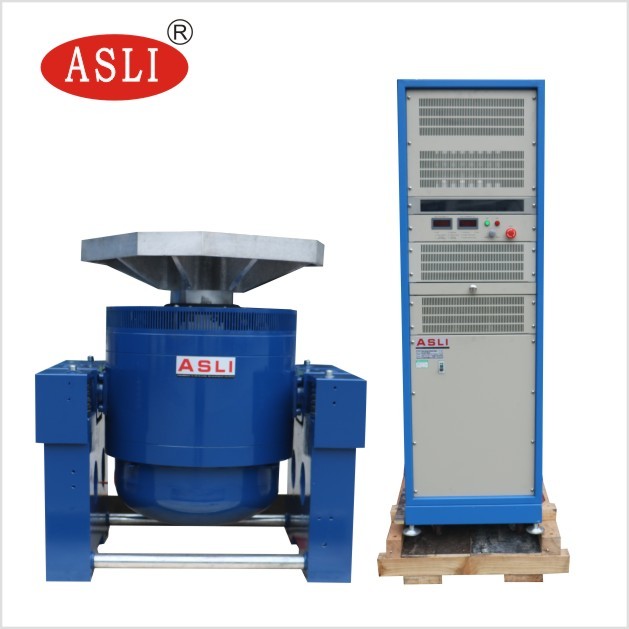

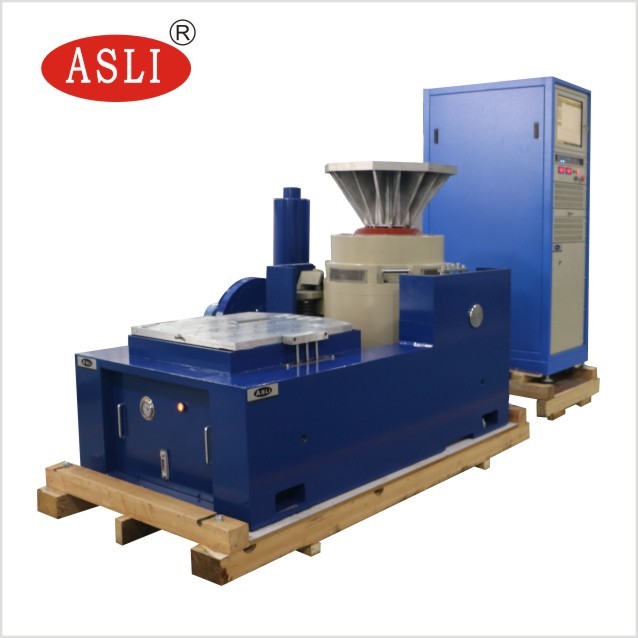

Bangku uji getaran, penguat daya, kipas pendingin, Meja slip, expander vertikal

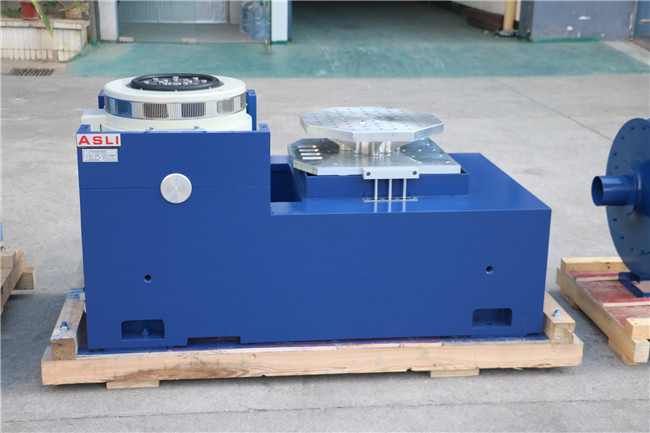

Fitur Dudukan Horisontal:
Dalam bangku pemuatan kecil untuk mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
Bangku horizontal dan bangku getaran merupakan tipe integral, dengan struktur sempurna, kemudahan pemasangan dan penyesuaian.
Jalur tekanan statis, bentuk V, dengan kapasitas tahan lereng dan tahan bias pembebanan.
Pompa oli internal, struktur bagus dan pengoperasian mudah.
Fitur Vertikal Extended-bench:
Bangku panjang vertikal VT dan klem tertentu, perhitungan presisi, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan kesempurnaan
