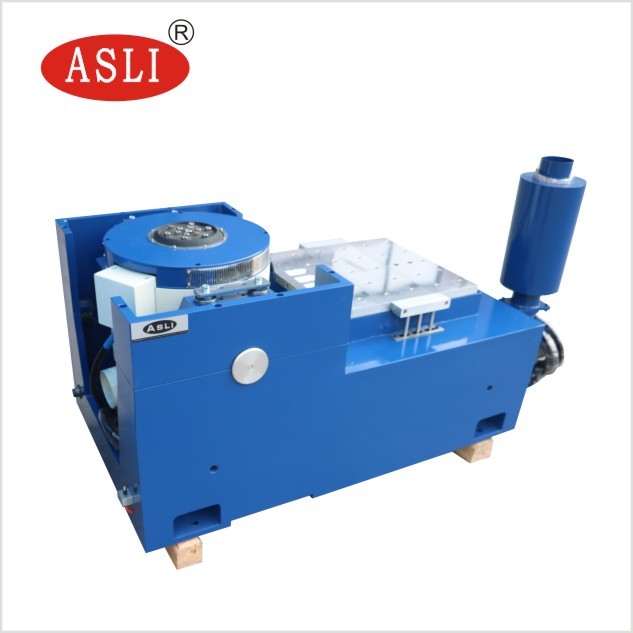

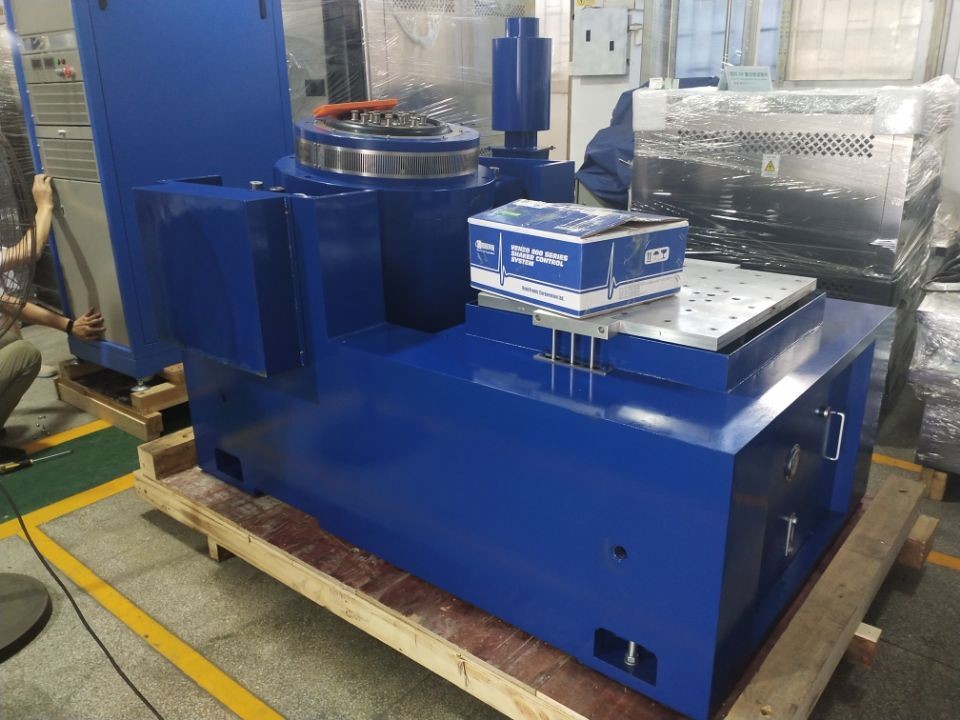

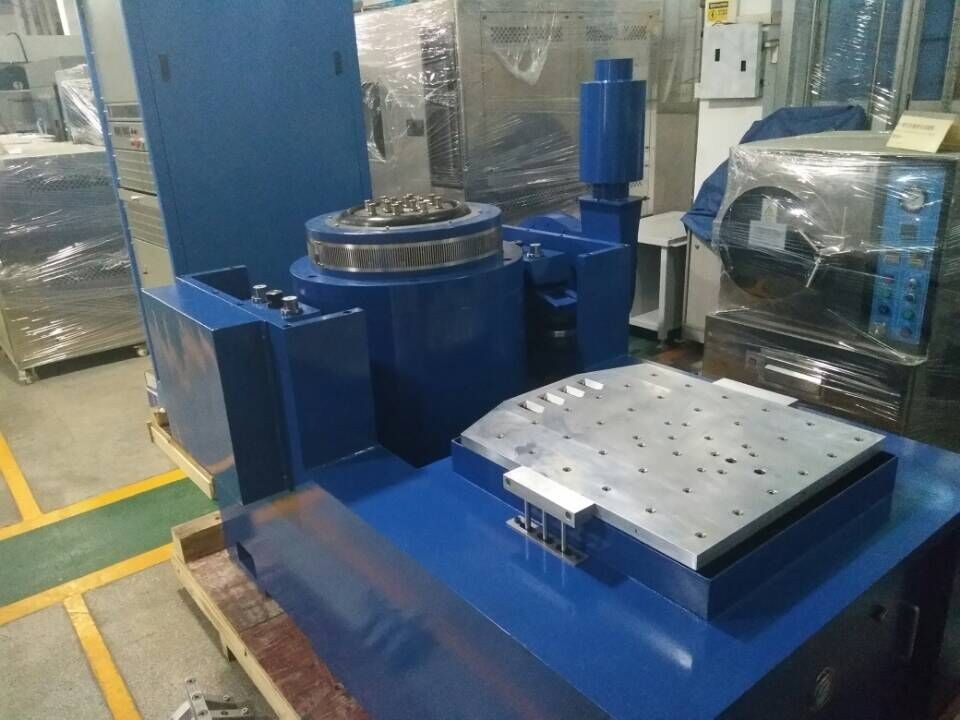

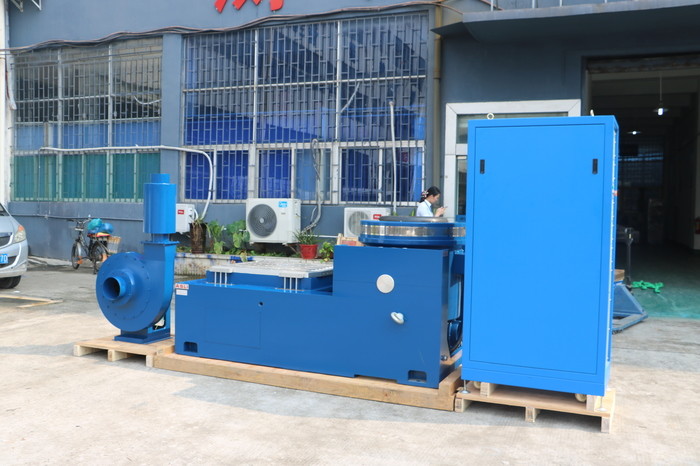

IEC 60335-2-24 Frekuensi Tinggi Vertikal Dan Horizontal Elektrodinamika Vibration Shaker
Shaker getaran frekuensi tinggi adalah jenis perangkat mekanis yang digunakan untuk melakukan pengujian dan analisis mekanik pada berbagai bahan dan komponen.Ini bekerja dengan menghasilkan getaran frekuensi tinggi yang dapat mensimulasikan kondisi lingkungan dunia nyata atau mempercepat pengujian kelelahan produk.
Fungsi utama dari shaker getaran frekuensi tinggi adalah untuk mereplikasi tegangan dan ketegangan mekanik yang mungkin dialami komponen atau bahan dalam aplikasi yang dimaksudkan.Hal ini juga dapat digunakan untuk melakukan analisis modal dan pengukuran resonansi, yang sangat penting untuk mengoptimalkan kinerja produk dan meminimalkan masalah kebisingan dan getaran.
Shaker biasanya terdiri dari aktuator elektrodinamika atau hidrolik yang menghasilkan getaran frekuensi tinggi.Shaker menghasilkan getaran yang diperlukan dengan cepat mempercepat dan memperlambat armature dengan cara yang terkendali.
Getaran ini dapat disesuaikan dalam hal frekuensi, amplitudo, dan durasi untuk mensimulasikan berbagai kondisi lingkungan, seperti suhu dan kelembaban.Hal ini memungkinkan pengujian berbagai komponen dan bahan dan membantu insinyur untuk mengidentifikasi potensi cacat desain dan kelemahan.
Secara keseluruhan, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Parameter teknis mesin uji getaran:
| Model |
Sinus Nominal Kekuatan(N) |
Dianggap acak Kekuatan(N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Berkualitas dispenempatan (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Parameter Teknis HorizontalPeningkatan:
Parameter Teknis VertikalPeningkatan:
IEC 60335-2-24 Frekuensi Tinggi Vertikal Dan Horizontal Elektrodinamika Vibration Shaker Fitur pengujian:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas tabel getaran, meningkatkan kinerja frekuensi rendah.
Jika Anda memiliki keraguan atau kebutuhan tentang IEC 60335-2-24 Frekuensi Tinggi Vertical And Horizontal Electrodynamics Vibration Shaker, silakan hubungi kami.
