Sistem uji getaran mekanik ES-10.pdf

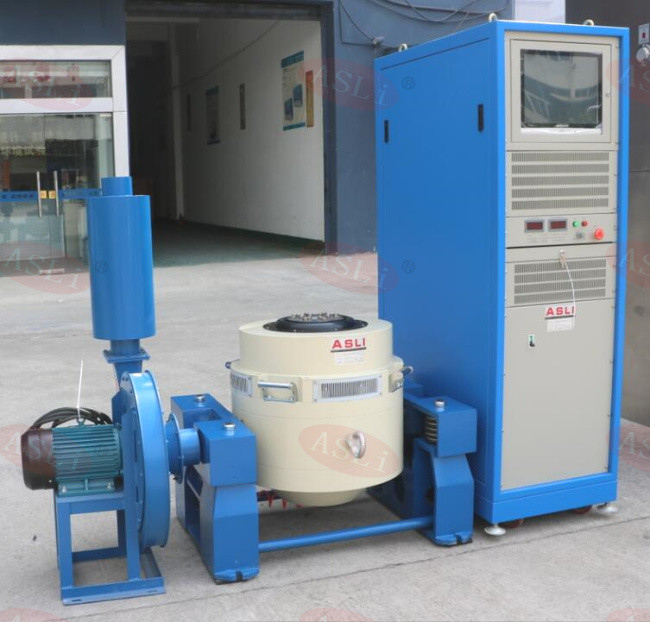

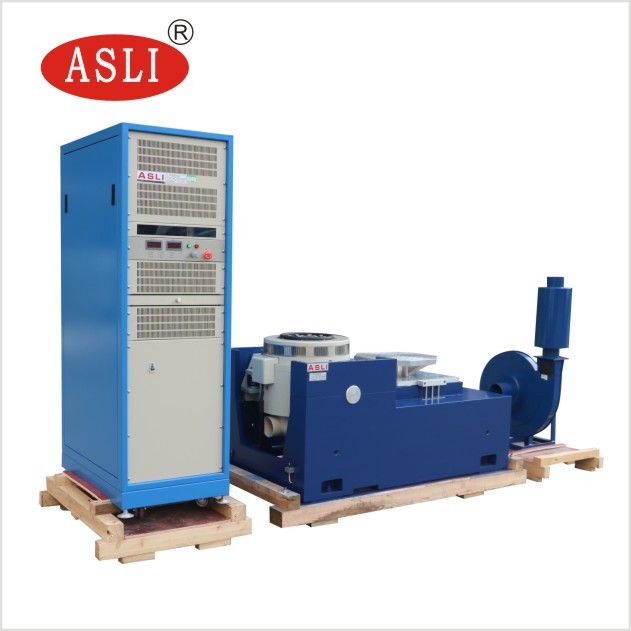

Transport Simulation Universal Vibration Tester/ Shaker Elektromagnetik
Tingkat akselerasi maksimum penguji getaran elektromagnetik ditentukan olehPada frekuensi rendah, perpindahan bagian bergerak dibatasi sehinggafrekuensi resonansi dari elemen bergerak diatur lebih tinggidari batas atas rentang frekuensi.
Kinerja generator getaran dapat tercermin dari grafik yang menampilkan maksimumDengan menggunakan grafik log-log, pembatasan perpindahandapat dinyatakan dengan garis lurus dengan kemiringan 6 dB/oktaf.
Parameter teknis:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Shaker elektromagnetik Fitur:
1Sistem suspensi yang kokoh dan panduan gerakan linier, kapasitas membawa yang kuat, fungsi panduan yang baik, stabilitas yang tinggi.
2. Bag udara pusat beban dengan kekakuan statis tinggi dan kekakuan dinamis rendah, kapasitas membawa yang kuat, kinerja yang sempurna pada variasi amplitudo.

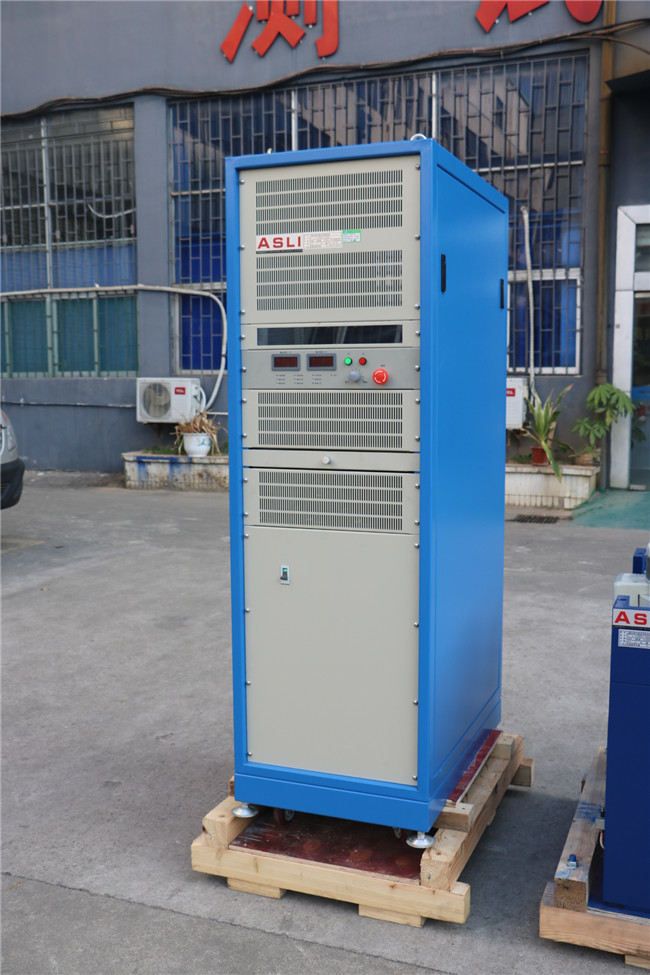

3Efisiensi tinggi kelas D power switching, 3-sigma arus puncak, konsumsi daya rendah dan distorsi harmonik minimal.
4. Diagnosis diri cepat dengan interlock keamanan, keandalan keamanan tinggi.
5. Airbag isolasi kejut perangkat untuk platform getaran tanpa perlu tambahan. fondasi, reproduksi sempurna gelombang getaran dan pengurangan transmisi getaran.

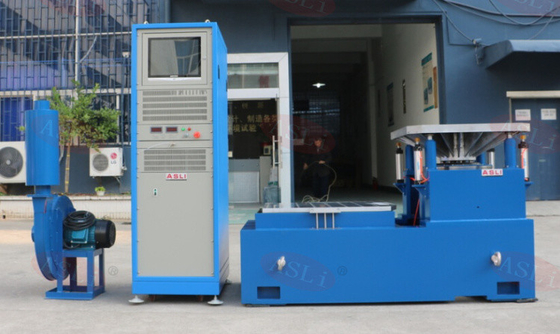

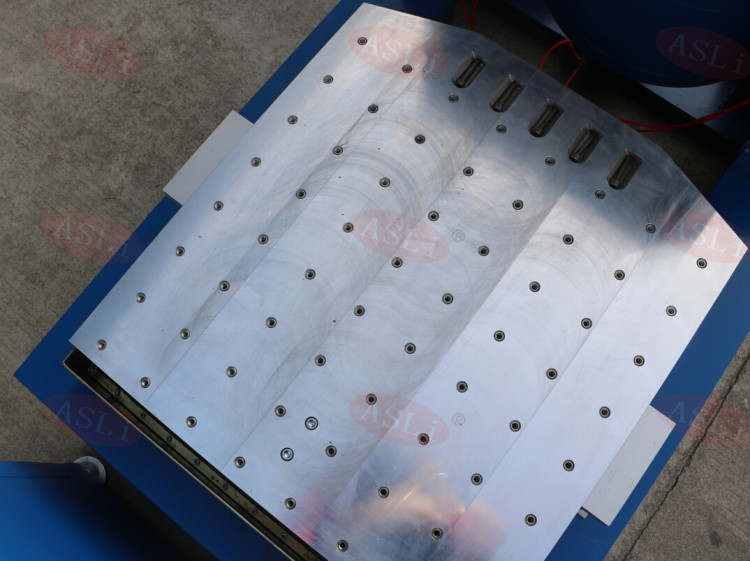

6Platform ekspansi horizontal dan vertikal untuk aplikasi yang berbeda.
Garansi dan layanan
Dari tanggal penerimaan, peralatan sepenuhnya gratis selama periode garansi 1 tahun (bencana alam, daya yang tidak normal, penggunaan yang tidak benar, kerusakan yang disebabkan oleh pemeliharaan yang tidak benar),dan pembeli memenuhi persyaratan penyimpananSelanjutnya, karena kegagalan kotak uji masalah kualitas manufaktur,pemasok akan mengirim personel pemeliharaan untuk melakukan pemeliharaan gratis sesuai dengan waktu komitmen layanan setelah diberitahu.
Pelatihan di tempat dapat dilakukan sesuai dengan persyaratan kontrak saat memasang dan mengoperasikan peralatan untuk pengguna dan memberikannya ke dalam penggunaan;
Pengguna dapat diatur untuk datang ke perusahaan untuk pelatihan teknis di tempat selama persiyapan pabrik, sehingga pelanggan dapat memahami kinerja peralatan,melatih metode penggunaan yang benar, operasi, pemeliharaan rutin, deteksi dan penghapusan kesalahan umum, dan mengurangi kerusakan yang disebabkan oleh penggunaan peralatan yang tidak benar.
