OEM / ODM Diterima Peralatan Pengujian Tabel Getaran Untuk Instrumen Optik
Detail Produk
| kekuatan sinus: | 3000N | Kecepatan: | 1,6 m/s |
|---|---|---|---|
| arah getaran: | Vertikal Horisontal | Aplikasi: | Laboratorium |
| Frekuensi: | 3~3500HZ | Kekuatan: | 380v 3 fase |
| Menyoroti |
Peralatan Pengujian Tabel Getaran OEM,Peralatan Pengujian Tabel Getaran ODM,Peralatan Pengujian Getaran 3500hz |
||
Deskripsi Produk

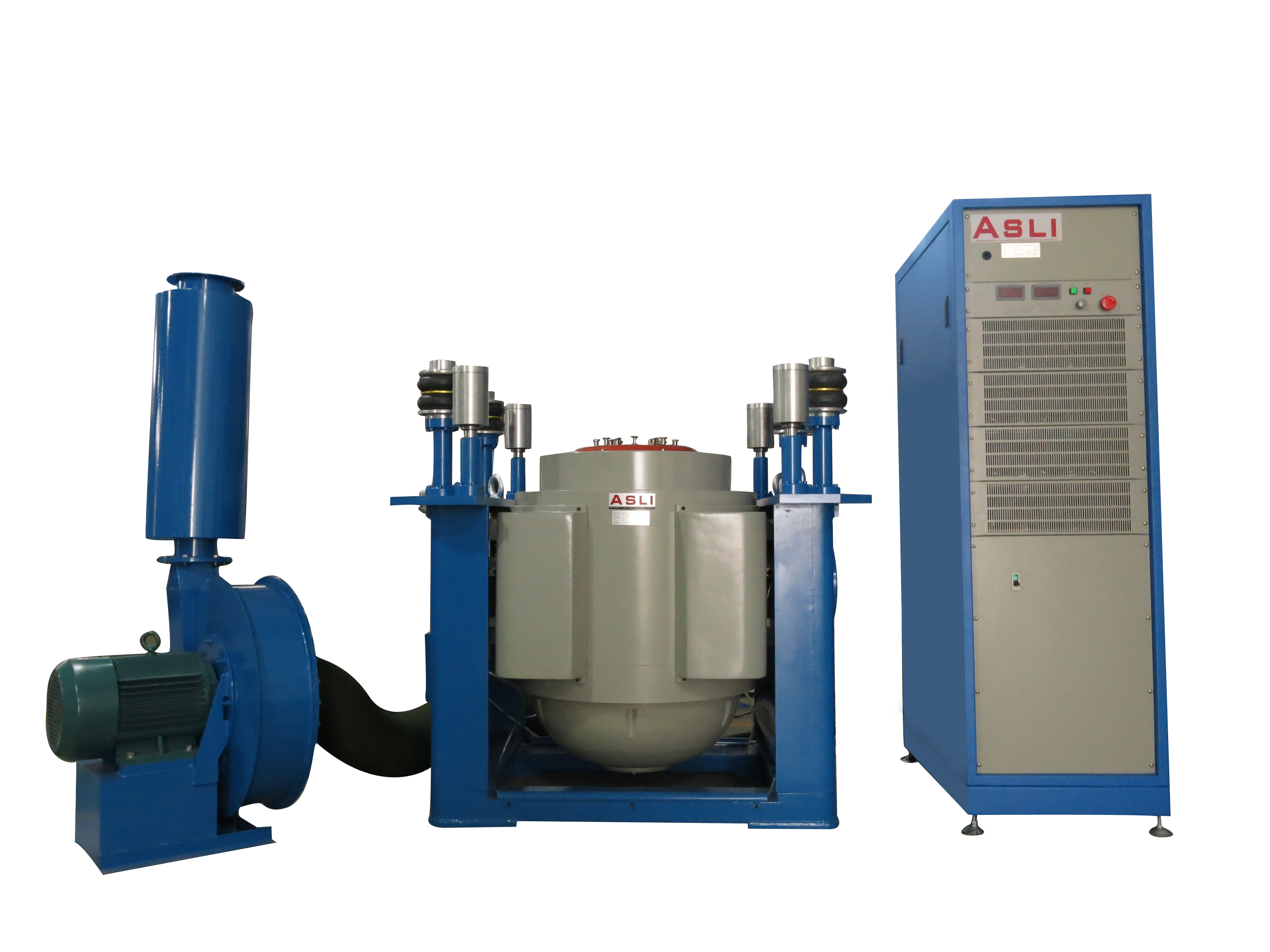

Sistem pengujian getaran elektrodinamik ini dirancang untuk pengujian presisi instrumen optik dan peralatan sensitif lainnya. Sistem ini memberikan pengujian getaran sinus, acak, dan guncangan yang andal di berbagai rentang frekuensi, memenuhi standar MIL-Std-810F dan MIL-Std-810G untuk aplikasi laboratorium.
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Sirkuit ganda, kebocoran fluks magnetik rendah, struktur ringkas dan desain rasional.
- Bantalan rol batang rocker lurus dan badan komposit berorientasi impor dengan kekakuan, kapasitas beban eksentrik.
- Fondasi isolasi trunnion khusus untuk penggunaan hormon, pemasangan yang nyaman.
- Sistem gerak teknologi canggih untuk memastikan keandalan lingkaran dinamis yang tinggi.
- Desain saluran baru dan efek pendinginan yang ditingkatkan.
- Kekakuan statis, kekakuan dinamis bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
- Gaya Terukur: Gaya sinus 3000N; gaya acak 3000N; gaya guncangan 6000N
- Rentang Frekuensi: 3Hz hingga 3500Hz — frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan
- Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
- Jumlah Sapuan Frekuensi: 1 hingga 32767
- Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
- Akselerasi Maks.: 1000 m/s² (tanpa beban)
- Kecepatan Maks.: 1,6 m/dtk
- Perpindahan Maks.: 25 mm p-p (tanpa beban), puncak ganda
- Perpindahan Dampak: 25 mm
- Berat Kumparan Bergerak: 3,5 kg
- Arah Getaran: Vertikal
- Gelombang Getaran: Sinus, acak, guncangan
- Diameter Kumparan Bergerak: Φ150 mm
- Dimensi Sistem Getaran: P750 × T599 × L680 mm
- Berat Sistem Getaran: 490 kg
Kami adalah produsen produk seri Shaker Getaran Frekuensi Tinggi Elektrodinamik. Sistem kami mengadopsi teknologi modern canggih termasuk "struktur sirkuit ganda magnetik," "lingkaran aksi kerangka yang dihasilkan sendiri," "Dukungan Udara," "bantalan rol dan panduan linier," dan "isolasi trunnion." Sistem ini dapat menyelesaikan pengujian getaran sinusoidal sumbu X, Y, Z dan pengujian getaran acak broadband, serta pengujian pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan spektrum respons guncangan.
Produk-produk ini banyak digunakan di bidang pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan peralatan rumah tangga.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (kg) | Kumparan Bergerak (kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Struktur sirkuit ganda magnetik memastikan intensitas medan magnet yang tinggi dan mengurangi kebocoran fluks. Struktur penghilang magnet khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mT.
- Pegas berbentuk U, rol, dan bantalan linier memberikan ketahanan yang kuat terhadap beban defleksi.
- Pegas udara digunakan untuk isolasi getaran. Sistem getaran bekerja dengan stabil bahkan dengan beban berat — tidak diperlukan fondasi khusus.
- Perangkat perlindungan disediakan untuk termal berlebih, beban berlebih, arus berlebih, tegangan berlebih, dan perpindahan berlebih penguji getaran. Perangkat perlindungan jaringan listrik mencakup tegangan berlebih, tegangan kurang, dan fase kurang. Perlindungan daya penggerak meliputi pembatasan arus, soft-start, suhu berlebih, arus pendek, dan perlindungan kesalahan modul.
- Dapat menyelesaikan pengujian lingkungan sinus, acak, dan guncangan.
- Sistem ini memiliki persyaratan minimal untuk fluktuasi tegangan — ≤±10% dapat diterima.
- Sistem ini memiliki persyaratan minimal untuk resistansi grounding — ≤4Ω dapat diterima.
- Keandalan tinggi, sangat cocok untuk berjalan dalam waktu lama.
- Dalam bangku beban kecil untuk mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, meningkatkan kapasitas beban dan kinerja seluruh bangku mesin.

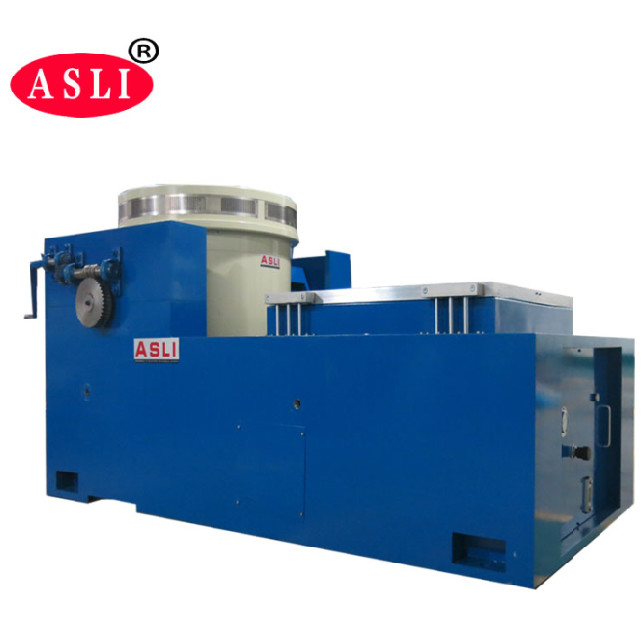

- Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur sempurna dan nyaman untuk dipasang dan disesuaikan.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias. Pompa oli internal, struktur bagus dan pengoperasian mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |

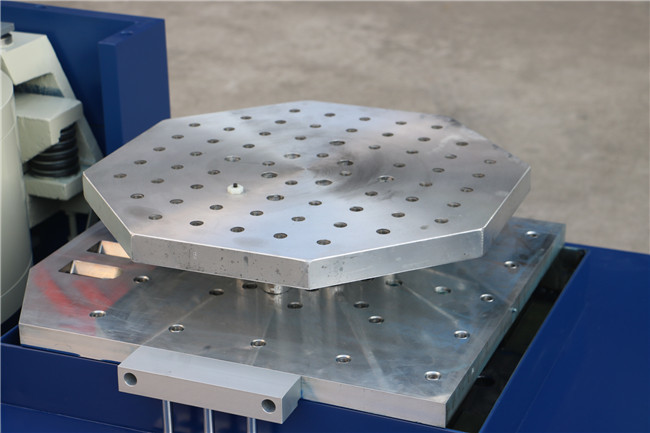

Bangku perluasan vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan tentang Mesin Uji Kelelahan Getaran Mesin Uji Mekanis Frekuensi Tinggi Elektrodinamik, jangan ragu untuk menghubungi kami.
