Sistem Pengujian Getaran Lab JIS D1601 380V Untuk Suku Cadang Mobil

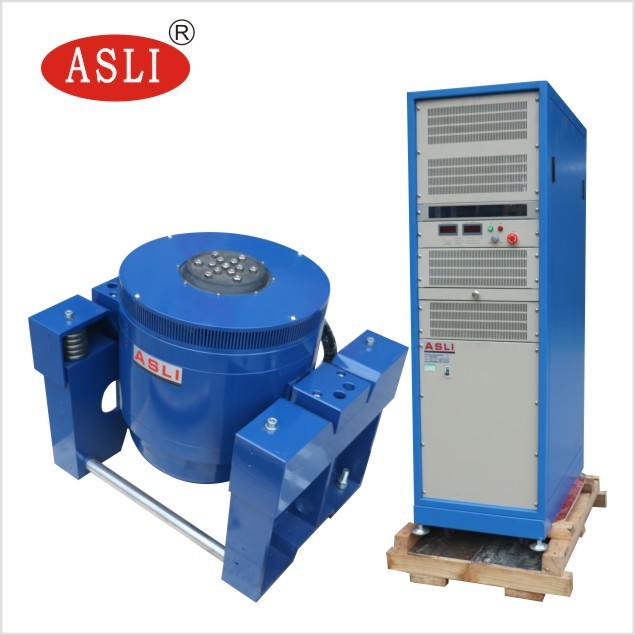

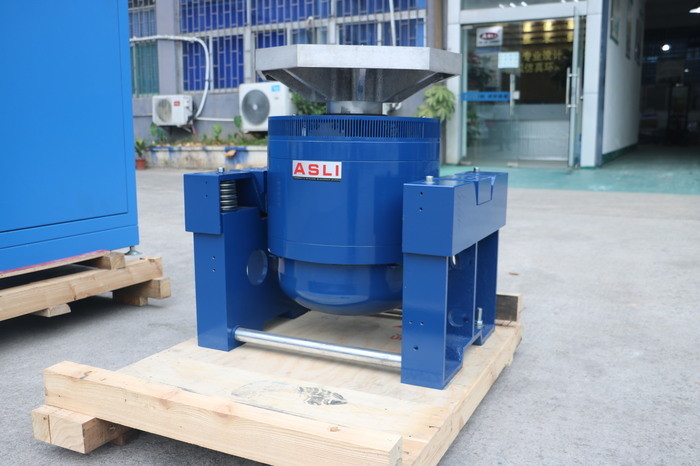

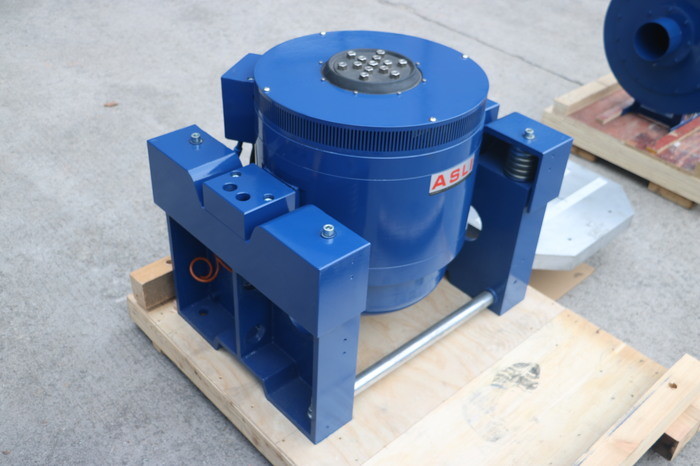

Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi. Sistem kami mengadopsi teknologi modern canggih termasuk struktur sirkuit ganda magnetik, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol, dan panduan linier, serta isolasi trunnion. Sistem ini dapat menyelesaikan pengujian getaran sinusoidal sumbu X, Y, Z dan pengujian getaran acak broadband, serta pengujian pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan pengujian spektrum respons kejut.

Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, peralatan rumah tangga, dan bidang lainnya.

1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Desain sirkuit ganda magnetik dengan kebocoran fluks magnetik rendah, struktur yang ringkas dan rasional.
3. Bantalan rol batang rocker dengan kekakuan komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
4. Fondasi isolasi trunnion khusus untuk penggunaan hormon, dengan instalasi seluler yang nyaman.
5. Sistem gerak canggih memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru meningkatkan efek pendinginan.
7. Kekakuan statis dan kekakuan dinamis balon kecil bantalan meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.

1. Gaya Terukur: Gaya sinus 3000N; Gaya acak 3000N; Gaya kejut 6000N
2. Rentang Frekuensi: 3Hz hingga 3500Hz; Frekuensi tetap, sapuan bolak-balik, sinus, acak, kejut
3. Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
4. Jumlah Sapuan Frekuensi: 1 hingga 32767
5. Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
6. Akselerasi Maks.: 1000 m/s² (tanpa beban)
7. Kecepatan Maks.: 1,6 m/s
8. Perpindahan Maks.: 25 mm p-p (tanpa beban), puncak ganda
9. Perpindahan Dampak: 25 mm
10. Berat Kumparan Bergerak: 3,5 kg
11. Arah Getaran: Vertikal
12. Gelombang Getaran: Sinus, acak, kejut
13. Diameter Kumparan Bergerak: Φ150 mm
14. Dimensi Sistem Getaran: P750 × T599 × L680 mm
15. Berat Sistem Getaran: 490 kg

1. Struktur sirkuit ganda magnetik memastikan intensitas medan magnet tinggi dan mengurangi kebocoran fluks. Struktur penghilang magnet khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mT.
2. Pegas berbentuk U, rol, dan bantalan linier memberikan ketahanan yang kuat terhadap beban defleksi.
3. Pegas udara digunakan untuk isolasi getaran. Sistem getaran bekerja dengan stabil bahkan dengan beban berat, dan tidak memerlukan fondasi khusus.
4. Perangkat perlindungan disediakan untuk termal berlebih, beban berlebih, arus berlebih, tegangan berlebih, dan perpindahan berlebih dari penguji getaran. Perangkat perlindungan jaringan listrik mencakup tegangan berlebih, tegangan kurang, dan fase yang hilang. Perlindungan daya penggerak meliputi pembatasan arus, start lunak, suhu berlebih, arus pendek, dan perlindungan kesalahan modul.
5. Dapat menyelesaikan pengujian lingkungan sinus, acak, dan benturan.
6. Sistem ini memiliki persyaratan minimal untuk fluktuasi tegangan — ≤±10% dapat diterima.
7. Sistem ini memiliki persyaratan minimal untuk resistansi pentanahan — ≤4Ω dapat diterima.
8. Keandalan tinggi, sangat cocok untuk berjalan dalam waktu lama.

1. Dalam bangku pemuatan kecil, akselerasi dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas pemuatan dan kinerja bangku mesin secara keseluruhan.

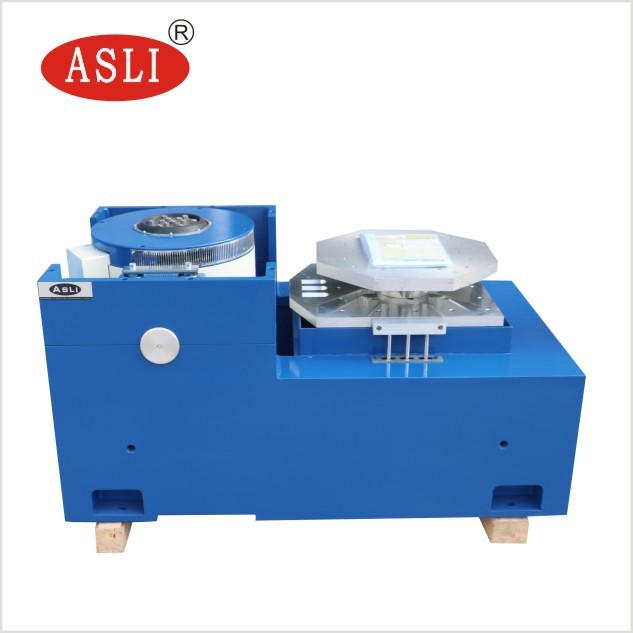

2. Bangku horizontal dan bangku getaran adalah tipe integral, dengan struktur yang sempurna dan instalasi serta penyesuaian yang nyaman.
3. Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias. Pompa oli terpasang, struktur bagus, dan pengoperasian mudah.

Bangku ekstensi vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, bahan berkualitas tinggi, dan pengerjaan.
