Deskripsi Produk
Shaker getaran kami bisa memenuhi UN38.3, IEC62133, JIS D 1601, standar uji MIL-STD-810G.

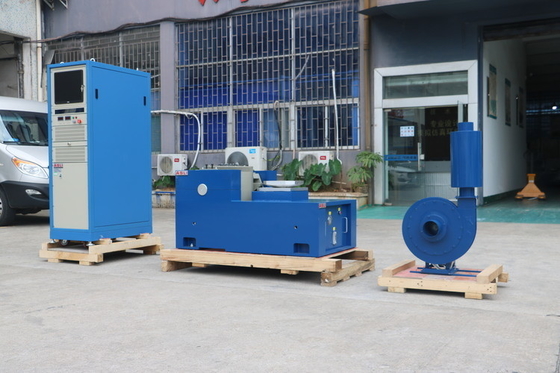

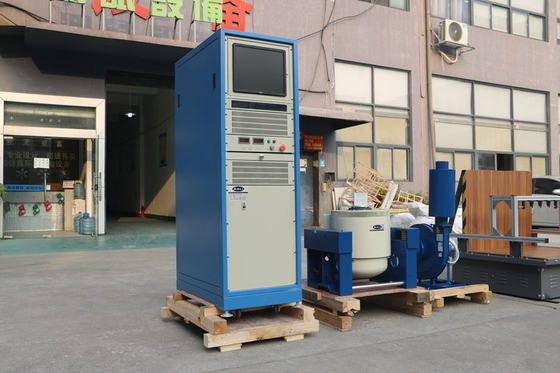

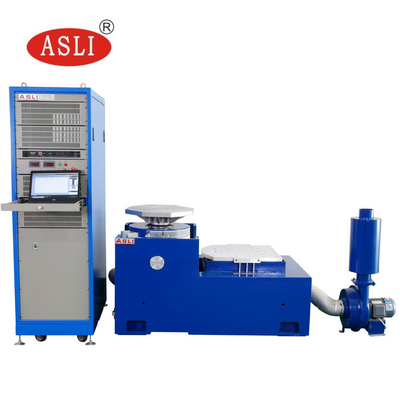

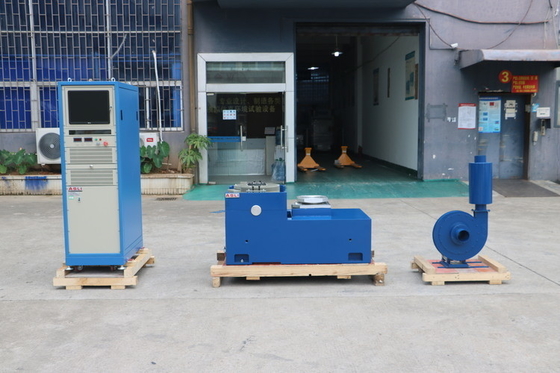

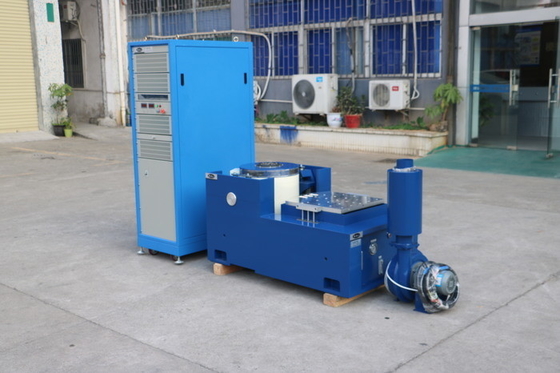

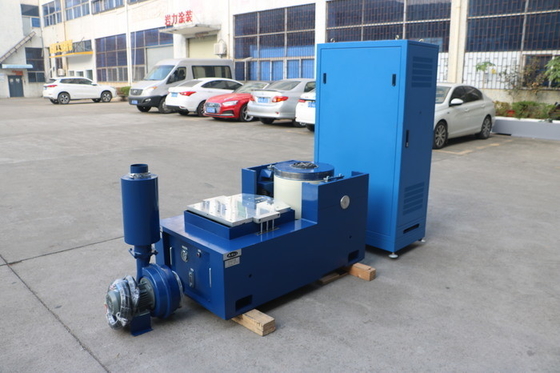

JIS D 1601 Mesin Uji Getaran Bagian Otomotifmengadopsi struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, Dukungan Udara dan bantalan rol dan panduan linier,isolasi trunnion teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X,Y,Z tiga sumbu tes getaran sinusoidal dan tes getaran acak broadband, untuk diselesaikan oleh klasik (setengah sinus, trapezoidal,gelombang gigi gergaji) tes spektrum respon denyut nadi dan kejut.
Tidak hanya terbatas pada suku cadang mobil, tetapi juga banyak digunakan di bidang pertahanan nasional, senjata, penerbangan, penerbangan luar angkasa, komunikasi, elektronik, peralatan listrik,peralatan transportasi dan rumah tangga.
Parameter teknis:
| Model |
Sinus Nominal Pasukan (N) |
Dianggap acak Pasukan (N) |
Frekuensi Jangkauan (Hz) |
Percepatan nominal (m/s)2) | Kecepatan nominal ((m/s) |
Pergeseran nominal (p-p) mm |
Maks. Pemuatan (Kg) | Koil bergerak ((Kg) |
Dimensi dari Koil bergerak ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Parameter teknis ekspansi horizontal:
Parameter teknis dari expander vertikal:
Ukuran meja dapat disesuaikan ~
Bagian mesin:
1) Tulang lengan tubuh meja sejauh mungkin tetap
2) power supply on/work in the output line cannot be unplugged (sumber daya pada/kerja di jalur output tidak dapat diputus)
3) Letakkan tingkat sejauh mungkin
4) komponen dapat diubah, jalur tidak harus diubah atau dari koneksi.
5) Badan Taiwan tidak boleh sepenuhnya atau sebagian dari reorganisasi, hanya sesuai dengan spesifikasi untuk komponen tunggal dan dengan kata sandi konfirmasi asli.
Fitur Mesin dan Getaran:
1Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
2. sirkuit dua magnet, kebocoran fluks magnetik rendah, struktur kompak dan rasional.
3Rocker Rod roller bearing lurus dan impor berorientasi komposit tubuh kekakuan orientasi, eksentrik kapasitas beban.
4. fondasi isolasi Trunnion didedikasikan untuk penggunaan hormon, pemasangan mobile kenyamanan.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis keandalan tinggi.
6Desain saluran baru dan meningkatkan efek pendinginan.
7. kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas bantalan tabel getaran, meningkatkan kinerja frekuensi rendah.
Jika Anda membutuhkan informasi lebih lanjut tentangtMesin uji getaran elektrodinamika untuk pengujian getaran modul baterai Li-ion, Selamat datang untuk pertanyaan Anda~ ^_^
