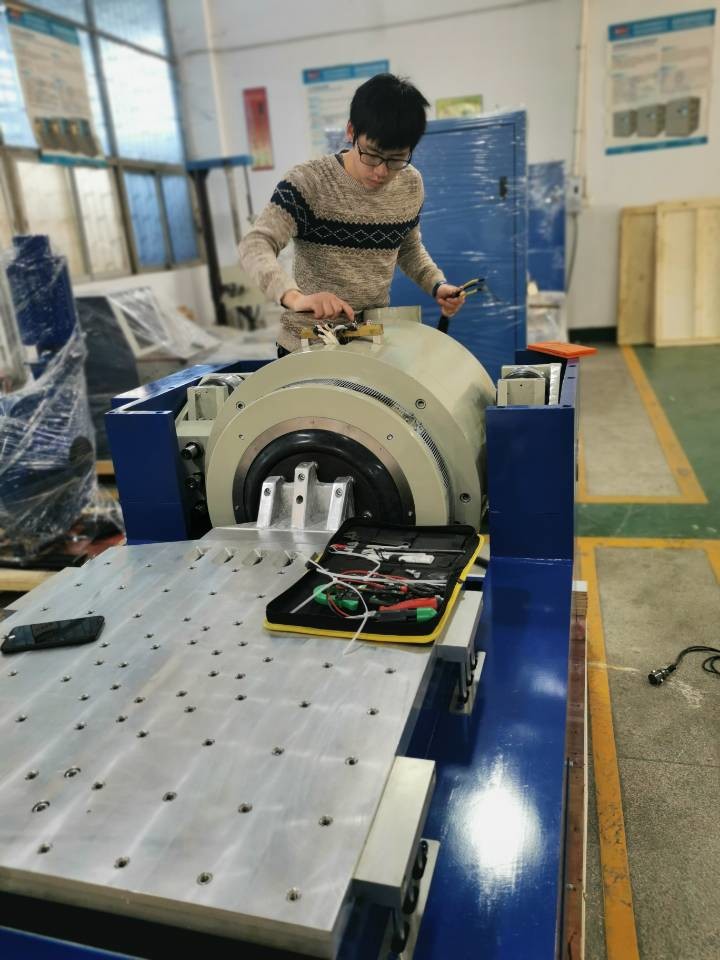

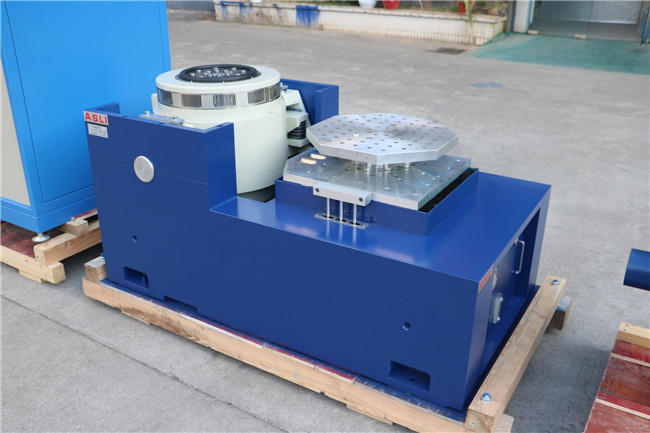

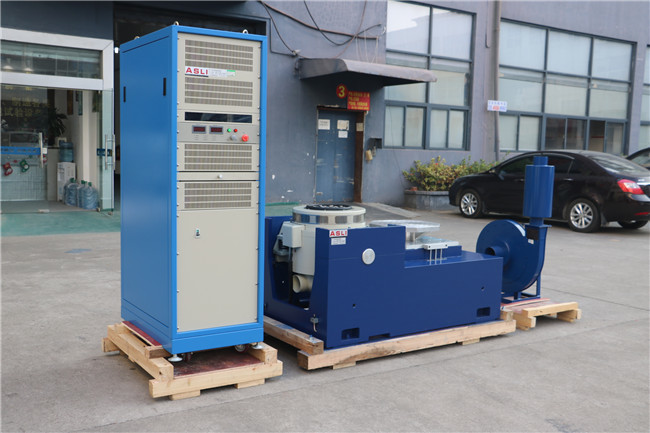

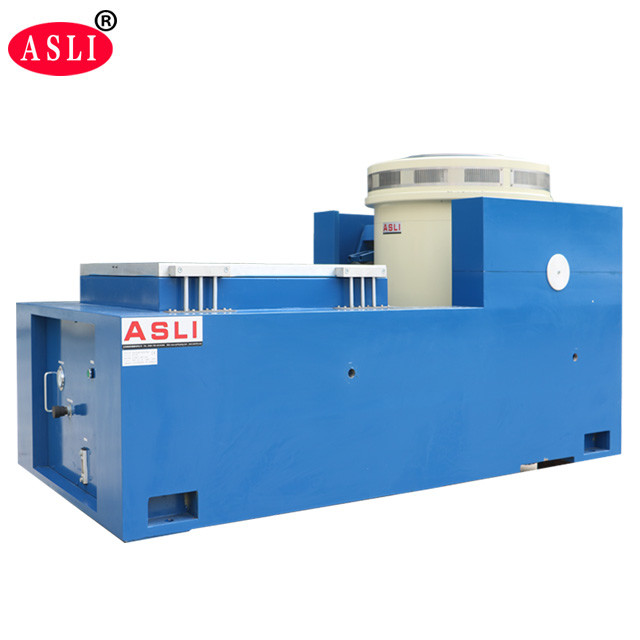

Mesin Uji Getaran Kekuatan 20kN berpendingin udara Dengan Meja Slip Horisontal 100X100Cm
Aplikasi:
Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Produk seri Penguji Kelelahan Getaran Frekuensi Tinggi, mengadopsi 'struktur sirkuit magnet ganda', 'lingkaran aksi kerangka yang dihasilkan sendiri', 'Dukungan Lintas Udara' dan 'bantalan rol dan panduan linier', 'isolasi trunnion' teknologi modern canggih dan teknologi khusus, dapat diselesaikan dalam uji getaran sinusoidal tiga sumbu X,Y,Z dan uji getaran acak broadband, untuk diselesaikan dengan uji getaran klasik (setengah sinus, trapesium, gelombang gigi gergaji) uji spektrum denyut nadi dan respons guncangan. Produk-produk ini banyak digunakan dalam pertahanan negara, senjata, penerbangan, dirgantara, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Fitur Penguji Kelelahan Getaran Frekuensi Tinggi:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Rocker Rod lurus dan orientasi kekakuan bodi komposit berorientasi impor, kapasitas beban eksentrik.
4. Yayasan isolasi trunnion didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan lingkaran dinamis dengan keandalan yang tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.
7. Kekakuan statis, kekakuan dinamis bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.
Parameter teknis Penguji Getaran Frekuensi Tinggi Elektrodinamik:
| Model |
Nilai Sinus Kekuatan (N) |
Dinilai Acak Kekuatan (N) |
Frekuensi Rentang (Hz) |
Akselerasi Terukur (m/s2) | Kecepatan Terukur (m/s) |
Nilai perpindahan (hal) mm |
Maks. Memuat (Kg) | kumparan bergerak (Kg) |
Dimensi Kumparan bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
fitur dudukan horizontal:
1. Dalam bangku pemuatan kecil untuk mewujudkan akselerasi dan frekuensi kerja yang lebih tinggi, untuk meningkatkan kapasitas pemuatan dan kinerja seluruh bangku mesin.
2. Bangku horizontal dan bangku getaran merupakan tipe integral, dengan struktur sempurna, kemudahan pemasangan dan penyesuaian.
3. Jalur tekanan statis, bentuk V, dengan kapasitas tahan lereng dan tahan bias pembebanan.
Pompa oli internal, struktur bagus dan pengoperasian mudah.
parameter teknis expander horizontal:
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
fitur bangku diperpanjang vertikal:
Bangku panjang vertikal VT dan klem tertentu, perhitungan presisi, desain rumit, untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur sempurna, bahan berkualitas tinggi
dan pengerjaan.
parameter teknis expander vertikal:
| Model | Berat (kg) | Maks. Frekuensi (Hz) | Ukuran Bangku |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Bangku bundar) | 220 | 350 | Φ1200 |
Jika Anda mempunyai kerabat yang bertanyaMesin Uji Mekanik Frekuensi Tinggi Elektrodinamik Penguji Kelelahan Getaran, jangan ragu untuk menghubungi saya.
