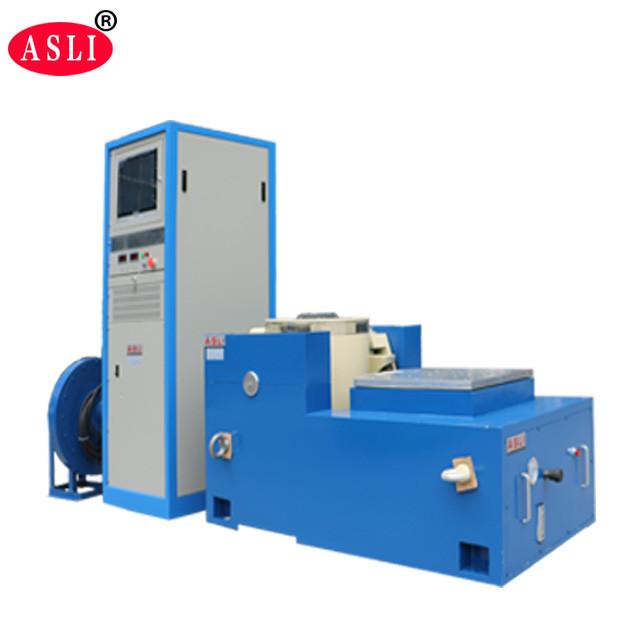

380V 2000kg.F Bangku Uji Getaran Elektrodinamik Dengan Pendingin Udara
Product Details
| kekuatan sinus: | 20000N | Kecepatan: | 1,8 m/s |
|---|---|---|---|
| arah getaran: | Vertikal dan Horisontal | percepatan: | 100G |
| Frekuensi: | 3~3000hz | Kekuatan: | 380v 3 fase |
| Pemindahan: | 51mm | ||
| Menyoroti |
Bangku uji getaran elektrodinamika 380V,Bangku uji getaran 2000kg.F,Bangku uji getaran yang didinginkan udara |
||
Product Description

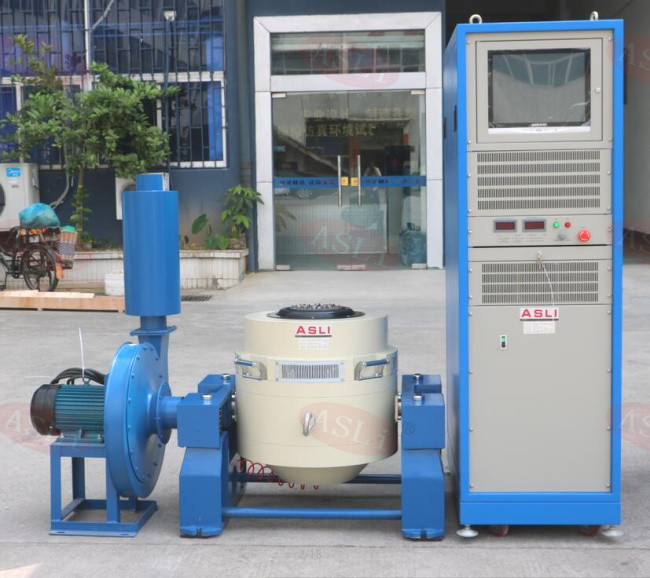

380V 2000kg.F Electrodynamic Vibration Test Bench dengan Air Cooling adalah sistem shaker elektrodinamika akselerasi tinggi yang dirancang untuk pengujian keandalan produk.Sebagai produsen penguji getaran frekuensi tinggi elektrodinamika dan penguji kelelahan getaran frekuensi tinggi, kami menggabungkan teknologi canggih termasuk struktur sirkuit magnetik ganda, lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara, bantalan rol dengan panduan linier,dan isolasi trunnionSistem ini melakukan X, Y, dan Z tes getaran sinus tiga sumbu, tes getaran acak broadband, dan tes denyut nadi klasik (setengah sinus, trapezoidal,gelombang gigi gergaji) serta pengujian spektrum respons kejut.
Sistem uji getaran ini banyak digunakan di industri yang menuntut termasuk pertahanan nasional, senjata, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik,dan peralatan rumah tangga.
- Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet dengan kebocoran aliran magnetik rendah, struktur kompak dan rasional.
- Rocker rod roller bearing dengan orientasi kekakuan tubuh komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, dengan instalasi mobile yang nyaman.
- Teknologi canggih sistem bergerak-seputar memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis bantalan dengan balon kecil, meningkatkan kapasitas tabel getaran dan meningkatkan kinerja frekuensi rendah.
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Maks. Pemuatan (Kg) | Koil bergerak (Kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Di dalam sebuah bangku pengisian kecil, akselerasi dan frekuensi kerja yang lebih tinggi terwujud, meningkatkan kapasitas pengisian dan kinerja seluruh bangku mesin.

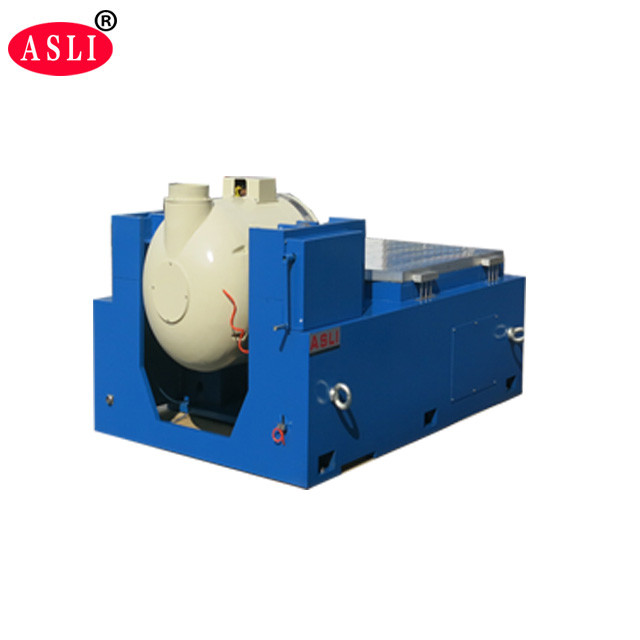

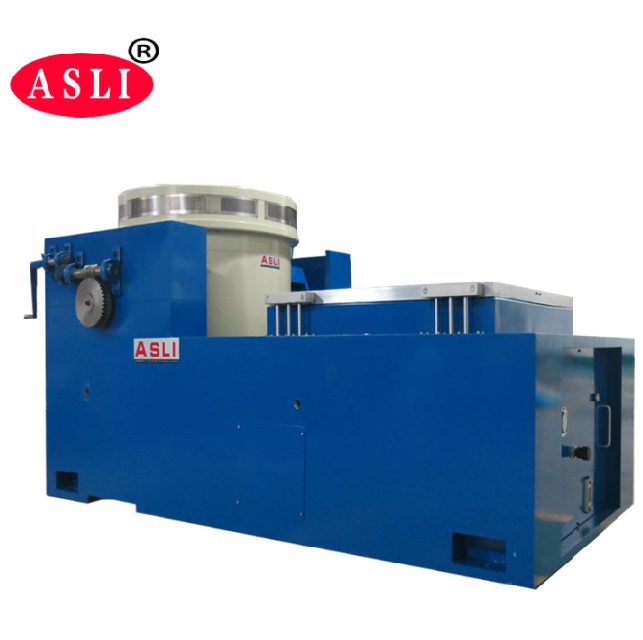

- Bangku horisontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, menawarkan kenyamanan untuk pemasangan dan penyesuaian.
- Jalur tekanan statis, berbentuk V, dengan kapasitas tahan lereng dan tahan beban bias.
- Dibangun di pompa minyak dengan struktur yang baik dan operasi yang mudah.
| Model | Ukuran bangku (mm) | Jangkauan frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Klem vertikal VT yang diperpanjang dan yang ditentukan dihitung dengan presisi dan dirancang secara rumit untuk memastikan pelanggan memperoleh kinerja terbaik berdasarkan struktur yang sempurna,bahan berkualitas tinggi, dan kerajinan yang unggul.
| Model | Berat (kg) | Frekuensi maksimum (Hz) | Ukuran bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Tengkuk Bulat) | 220 | 350 | Φ1200 |
Jika Anda memiliki pertanyaan tentangElektrodinamika frekuensi tinggi Mesin pengujian mekanik Vibration Fatigue Tester, silakan hubungi kami.
