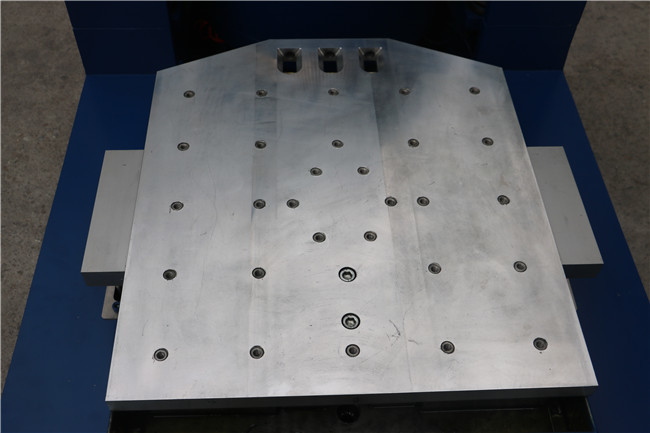

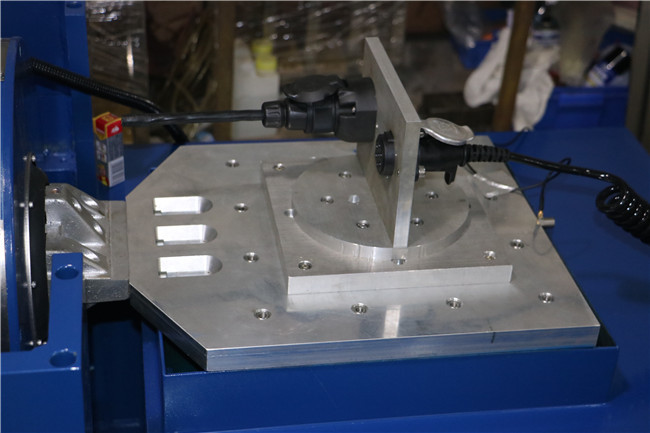

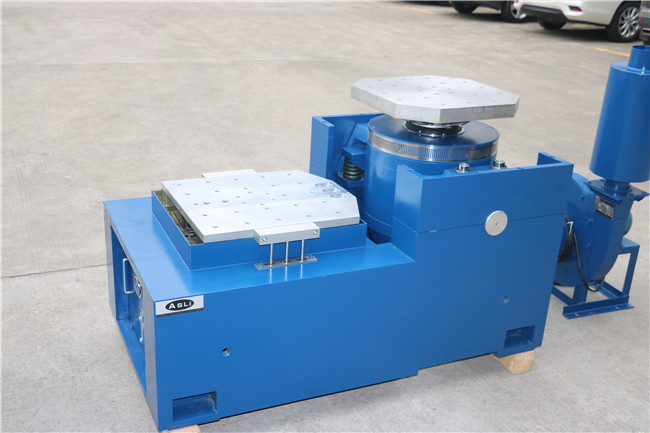

Peralatan Lab Sistem Pengujian Getaran Meningkatkan Desain Kemasan dengan Meja Slip
Penguat daya peralihan digital
Sistem ini menggunakan power amplifier digital dengan modulasi lebar pulsa sinusoidal. Prinsip kerjanya adalah: menggunakan kemampuan peralihan frekuensi tinggi dari IGBT FET, masukan sinyal tegangan rendah oleh pengontrol diperkuat oleh sirkuit digital dan dikembalikan ke sinyal asli, dan kemudian dikeluarkan ke kumparan bergerak dari meja getar untuk mendorong getaran listrik. gerakan Taiwan.

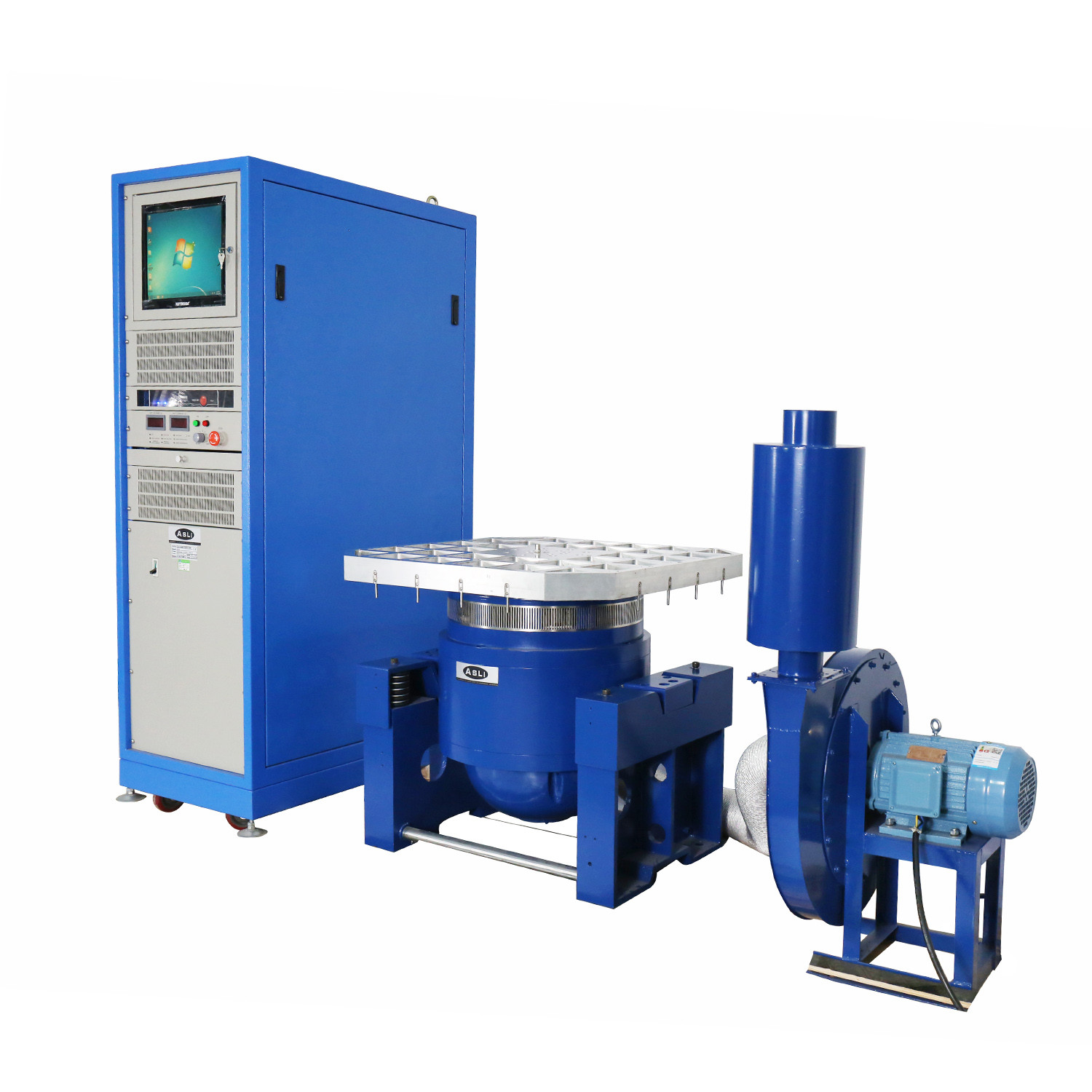

Komponen utama penguat daya tegangan tinggi cerdas adalah: kontrol depan, modul penguat daya, sirkuit pelindung, bagian catu daya, dan kabinet listrik. Sistem ini mengadopsi bentuk keluaran tegangan tinggi dan arus kecil, yang mengurangi kehilangan daya selama transmisi dan mencapai pencocokan impedansi yang efektif dan masuk akal.
| Dorongan sinusoidal | 300kgf |
| Dorongan acak | 300kgf rms |
| Dorongan dampak | 600kgf |
| Rentang Frekuensi | 5~2800Hz |
| Perpindahan terus menerus | 25.4mm |
| Kecepatan maksimum | 1,8 m/s |
| Mengalihkan penguat daya | |
| Keluaran penguat | 3.5kVA |
| Rasio sinyal terhadap kebisingan | >65dB |
| JIKA untung | ≥80 |
| Distorsi harmonik total(pada keluaran terukur) | Kurang dari 0,5% saat DC (0,1Hz) hingga 500Hz; kurang dari 1,0% saat 500Hz hingga 5000Hz |
| Penguat dayarespon frekuensi | DC (0,1Hz) hingga 4500Hz: ±3dB; |
| Waktu Berarti AntaraKegagalan (MTBF) | >35.000 jam |

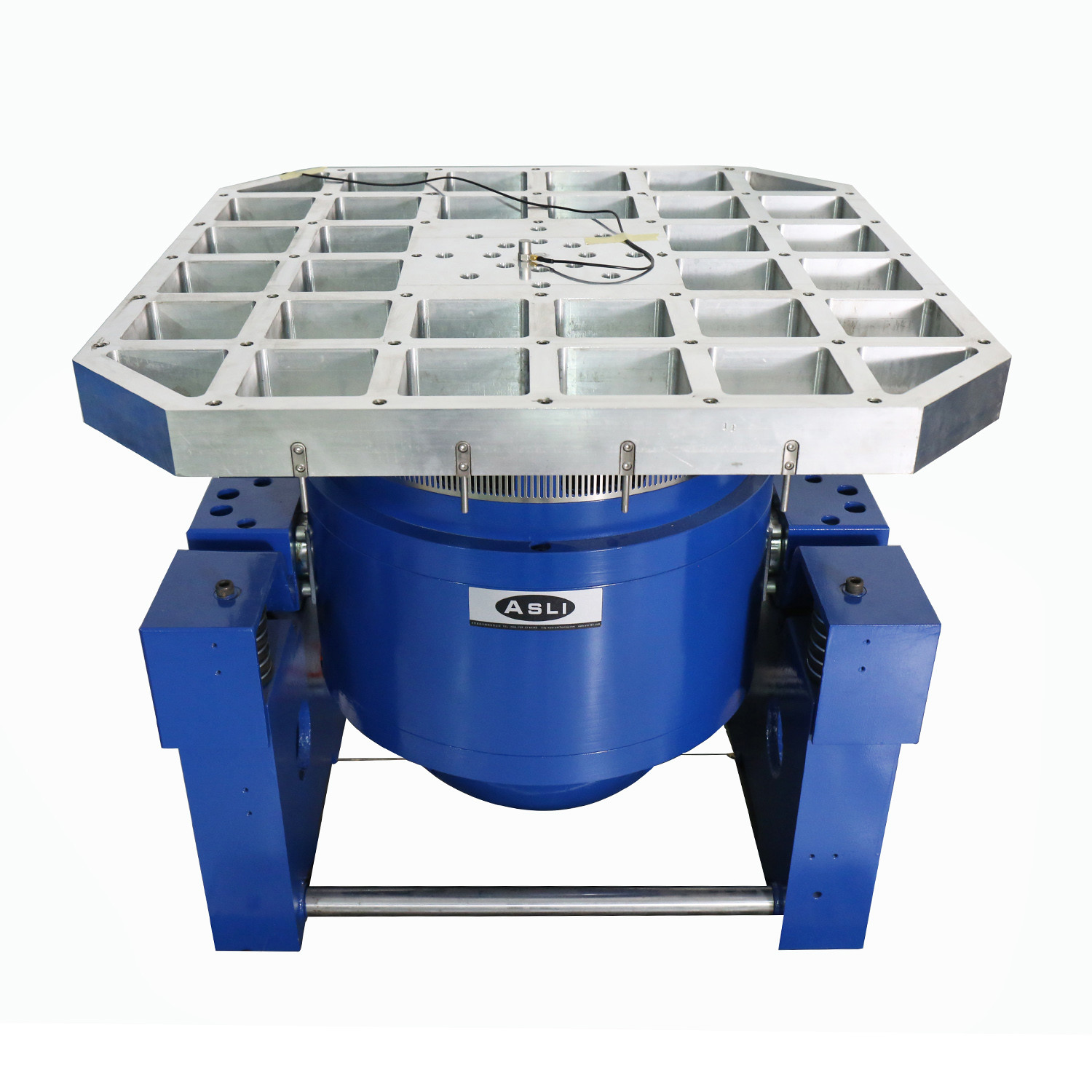

| Meja ekspansi vertikal | |
| Ukuran meja | 600mm×600mm |
| Operasi batas atasfrekuensi penilaian | Sinus 2200Hz, acak 3500Hz |
| Melawan berat badan | 30kg |
| Bahan meja | Paduan aluminium |
| Pengontrol getaran | |
| sistem operasi | W10 |
| Antarmuka operasi | Antarmuka Cina dan Inggris |
| Fungsi perangkat lunak | Sinus, acak, kejutan klasik, pencarian resonansi, dan residen |
