270kg Memuat 1000kg.F Mesin Elektrodinamik Pengujian Getaran Sinus

Mesin Uji Getaran Elektrodinamik 1000kg.F dengan Beban 270kg adalah sistem pengujian getaran frekuensi tinggi yang menampilkan meja paduan magnesium. Mesin ini direkayasa untuk simulasi getaran presisi di berbagai aplikasi industri dan ilmiah.

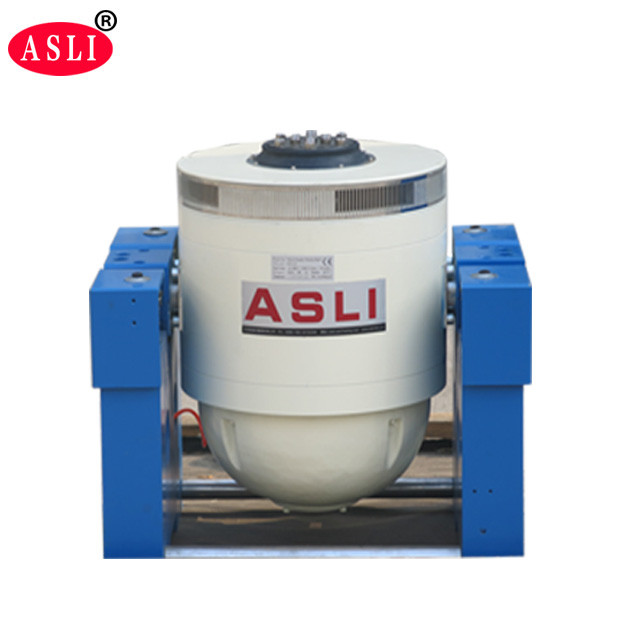

Penggetar getaran elektrodinamik ini mengadopsi teknologi modern canggih termasuk struktur sirkuit magnet ganda, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol dan panduan linier, serta isolasi trunnion. Mesin ini mampu menyelesaikan pengujian getaran sinusoidal tiga sumbu X, Y, dan Z, pengujian getaran acak broadband, dan pengujian spektrum respons pulsa dan guncangan klasik (setengah sinus).

Mesin ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.

• Gaya Terukur: Gaya sinus 10000N; Gaya acak 10000N; Gaya guncangan 20000N
• Rentang Frekuensi: 3Hz hingga 3000Hz — mendukung frekuensi tetap, sapuan bolak-balik, sinus, acak, dan mode guncangan
• Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
• Jumlah Sapuan Frekuensi: 1 hingga 32767
• Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
• Akselerasi Maks.: 1000 m/s² (tanpa beban)
• Kecepatan Maks.: 1,8 m/s
• Perpindahan Maks.: 51 mm p-p (tanpa beban), puncak ganda
• Perpindahan Dampak: 51 mm
• Berat Kumparan Bergerak: 14 kg
• Gelombang Getaran: Sinus, acak, guncangan
• Diameter Kumparan Bergerak: φ240 mm
• Dimensi Sistem Getaran: P1060 × T750 × L845 mm
• Berat Sistem Getaran: 960 kg

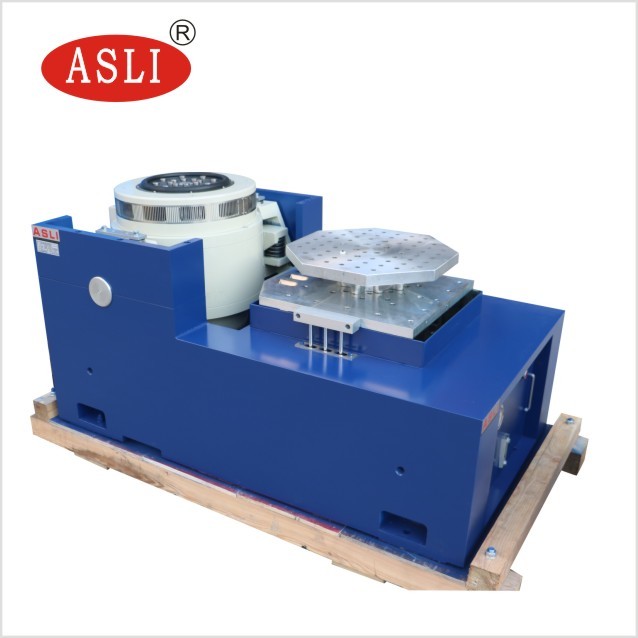

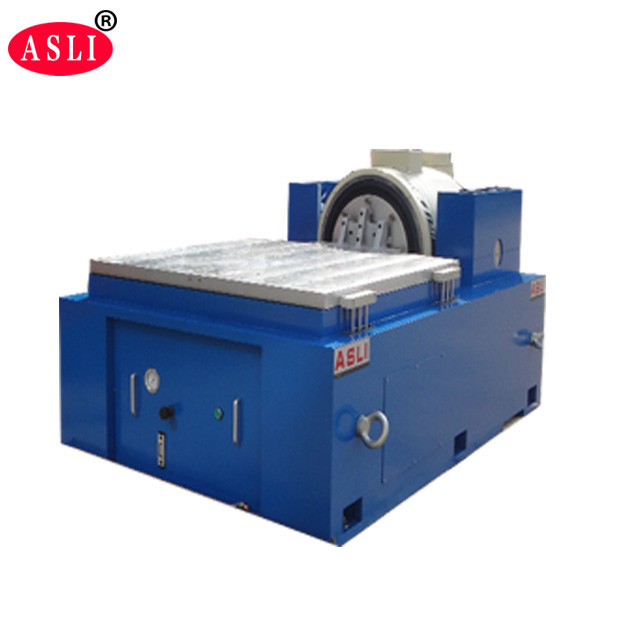

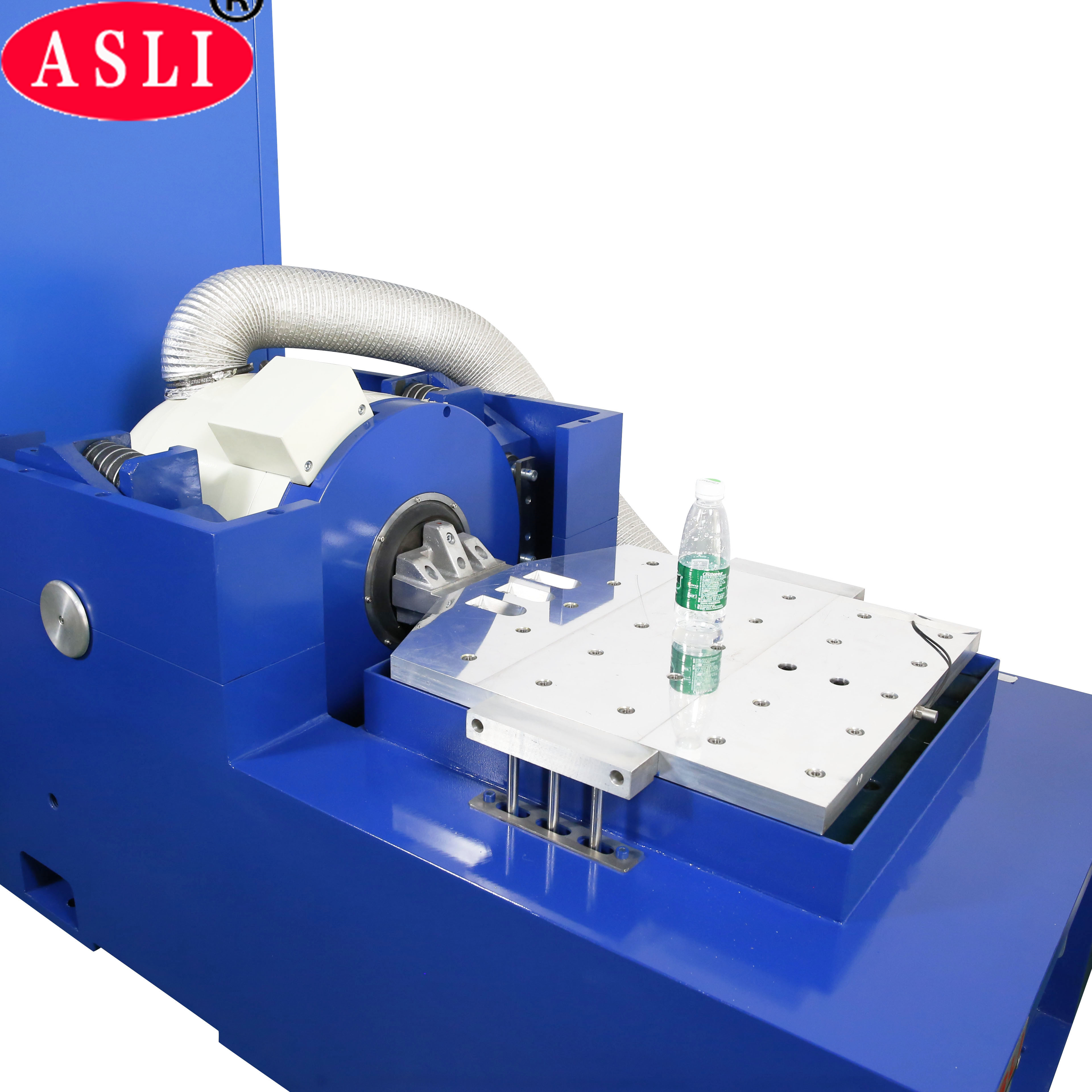

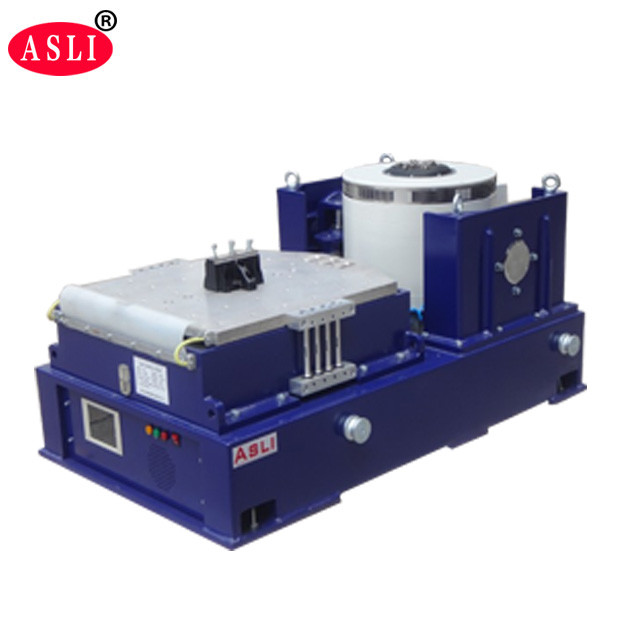

• Aksesori yang Disertakan: Ekpander vertikal 600mm × 600mm dan meja geser horizontal 600mm × 600mm

Baris yang disorot (ES-10) mewakili konfigurasi yang ditentukan untuk daftar produk ini.

1. Generator Getaran — 1 set
2. Pengontrol Getaran — 1 set
3. Ruang Koneksi Komunikasi — 1 set
4. Penguat Daya DA-10 — 1 set
5. Daya Eksitasi — 1 buah
6. Perangkat Lunak Driver — 1 set
7. Sistem Pendingin — 1 set
8. Komputer Industri — 1 set
9. Pencetak Warna — 1 set (Opsional)
10. Sensor Akselerasi (termasuk kabel output) — 1 buah
11. Perangkat Uji Getaran — 1 set (Opsional, sesuai sampel uji)

Pengontrol getaran adalah desain terbaru dari perusahaan kami, mengadopsi arsitektur sistem terdistribusi canggih internasional. Intinya adalah prosesor berkecepatan tinggi titik-mengambang 32-bit seri TMS320 terbaru dari TI. Laporan pengujian dihasilkan secara otomatis dalam format Word. Selama atau setelah pengujian, laporan dapat diedit dan kemudian dihasilkan secara otomatis atau manual.

1. Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Desain sirkuit magnet ganda dengan kebocoran fluks magnet rendah, struktur yang ringkas dan rasional.
3. Bantalan rol batang rocker dengan orientasi kekakuan komposit lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
4. Fondasi isolasi trunnion khusus untuk penggunaan hormon, menawarkan instalasi seluler yang nyaman.
5. Teknologi canggih dalam sistem bergerak memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru meningkatkan efek pendinginan.
7. Kekakuan statis dan kekakuan dinamis bantalan dengan efek balon kecil, meningkatkan kapasitas bantalan meja getaran dan meningkatkan kinerja frekuensi rendah.
