Tabel getaran Instrumen profesional untuk suku cadang mobil dan pengujian kualitas keseluruhan
Aplikasi

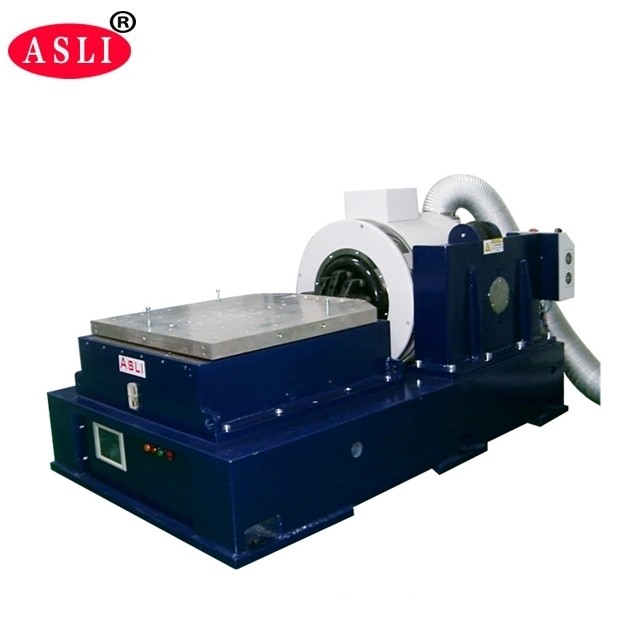

High Frequency Vibration Shaker mengadopsi "struktur sirkuit magnetik ganda", "lingkaran aksi kerangka yang dihasilkan sendiri", "Dukungan Udara" dan "beras rol dan panduan linier","isolasi trunnion" teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tes getaran sinusoidal tiga sumbu dan tes getaran acak broadband, yang akan diselesaikan dengan tes klasik (setengah - sinus) pulsa dan spektrum respons kejut.Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
Tentang Sistem Getaran
(1) Struktur sirkuit magnetik ganda untuk memastikan intensitas medan magnet tinggi & mengurangi kebocoran fluks; Struktur degassing khusus dapat mengurangi kebocoran fluks ke bawah 1 mt
(2) U-tipe spring,roller dan bantalan linier untuk ketahanan beban yang kuat
(3) Air mata air digunakan untuk isolasi getaran; Sistem getaran bekerja stabil bahkan dengan beban berat; tidak perlu fondasi khusus
(4) Perangkat perlindungan disediakan untuk over-thermal, over-load, over-current, over-voltage, dan over-displacement dari penguji getaran; Perangkat perlindungan jaringan listrik untuk overvoltage,tegangan rendah, fase yang kurang; daya drive, arus-batas, soft-start, over-temperature, arus pendek, modul kesalahan perlindungan
(5) Dapat menyelesaikan sinus, acak, dampak tes lingkungan
(6) Sistem ini memiliki sedikit kebutuhan untuk fluktuasi tegangan, ≤ ± 10% OK
(7) Sistem ini memiliki sedikit kebutuhan untuk grounding resistance, ≤4Ω OK
(8) Keandalan tinggi, terutama cocok untuk berjalan lama
(1) Kekuatan nominal: kekuatan sinus 10000N; kekuatan acak 10000N; kekuatan kejut 20000N;
(2) Rentang Frekuensi:3Hz sampai 3000Hz, Frekuensi tetap, menyapu maju mundur, sinus, acak, kejut
(3) Mode frekuensi menyapu: linier, logaritma, menyapu maju mundur, frekuensi tetap
(4) Frekuensi menyapu kali: 1 sampai 32767
(5) Waktu frekuensi menyapu: frekuensi tetap / tunggal 1-3600mins, kurva frekuensi menyapu dapat ditampilkan.
(6) Maks. percepatan 1000m/s2(tidak beban)
(7) Kecepatan maksimum: 1.8/s
(8) Max. perpindahan: 51mmp-p (non beban), puncak ganda
(9) Pergeseran dampak: 51mm
(10) Berat Koil Bergerak:14kg
(12) Gelombang getaran: sinus, acak, kejut
(13) Diameter Koil Bergerak: Φ240 mm
(14) Dimensi Sistem Getaran: W1060xH750xD845mm
(15) Berat sistem getaran: 960KG

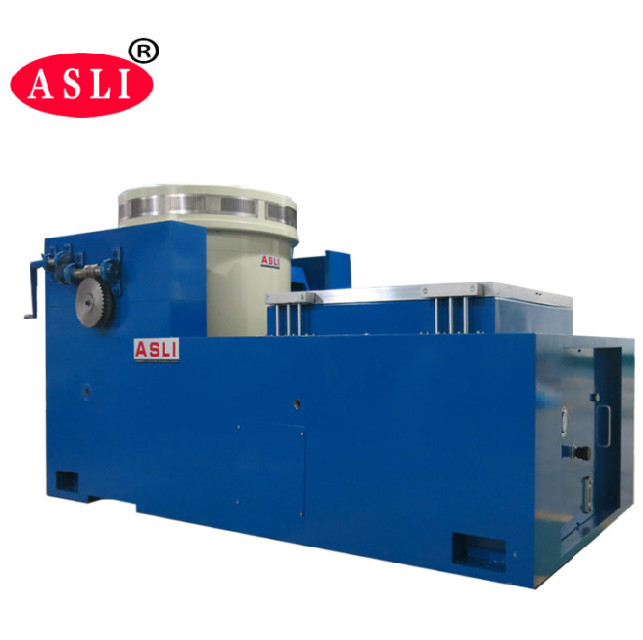

(16)600mm*600mm vertikal expander dan 600*600mm horizontal slip table
Parameter teknis:
| Nama | Packing Vibration Table/Vibration Table Tester untuk suku cadang mobil | ||||||||
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal ((m/s) | Pergeseran nominal (p-p) mm | Maks. Pemuatan (Kg) | Koil bergerak (Kg) | Dimensi Koil Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generator getaran 1 set
(2) Pengontrol getaran 1 set
(3) Kamar Koneksi Komunikasi 1 set
(4) DA-10 Amplifier Daya 1 set
(5) Kekuatan eksitasi 1 pc
(7) Perangkat Lunak Pengemudi 1 set
(8) Sistem pendingin 1 set
(9) Komputer Industri 1 set
(10) Pencetak warna 1 set ((Optional)
(11) Sensor percepatan (termasuk garis output) 1 pc
(12) Perlengkapan getaran 1 set (opsional, Menurut sampel uji)
Kontroler getaran digital
Vibration controller adalah desain terbaru oleh perusahaan kami yang mengadopsi arsitektur sistem terdistribusi internasional yang maju,dan intinya adalah terbaru TMS320 seri 32-bit floating-point high-speed prosesor TI perusahaan. Laporan tes secara otomatis dihasilkan dalam file Word. Selama atau setelah pengujian, laporan tes dapat diedit, dan kemudian dihasilkan secara otomatis atau manual.
