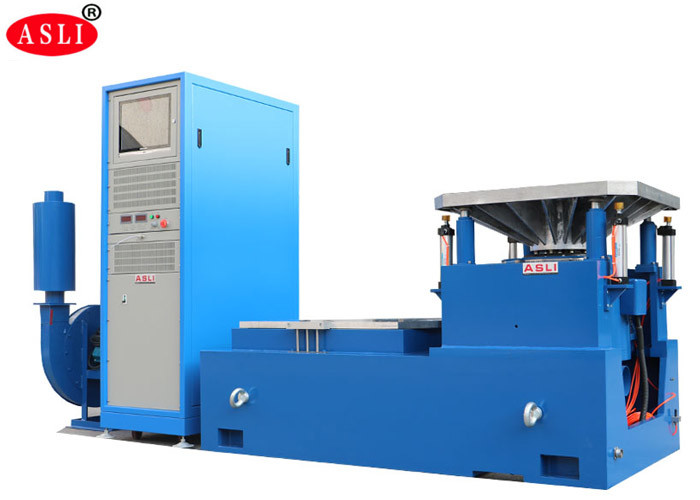

Meja Uji Getaran Transportasi Mensimulasikan Penggetar Getaran Transportasi Penggetar Arah Xyz
Untuk sistem uji getaran, Harap siapkan hal di bawah ini dan kirimkan pertanyaan Anda, Kami akan membantu merekomendasikan model yang sesuai untuk Anda
Deskripsi Spesimen
Massa Uji Spesimen
Dimensi Spesimen
Profil uji jika tersedia
Percepatan maksimum pengujian
Uji arah X,Y,Z atau hanya uji arah Z
Meja Uji Getaran Transportasi Mensimulasikan Penggetar Getaran Transportasi Penggetar Arah Xyz
| Spesifikasi Sistem | |||
| Model Sistem: | ES-30 | ||
| Rentang Frekuensi: | 3~3500 | ||
| Gaya Nominal | Sinus N | 30000 | |
| Acak N | 30000 | ||
| Guncangan N | 60000 | ||
| Aks. Maksimum | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Guncangan(m/s2) | 2000 | ||
| Kec. Maksimum | sinus (m/s2) | 1.8 | |
| Guncangan(m/s2) | 1.8 | ||
| Disp. Maksimum | Langkah Maksimum mm (p-p) |
51 | |
| Kumparan Bergerak | 40kgs | ||
| Dimensi kumparan bergerak | Dia 450mm | ||
| Beban Maks: | 100kgs | ||
Pilihan penggetar getaran lain yang tersedia
| Model |
Sinus Nominal Gaya (N) |
Acak Nominal Gaya (N) |
Frekuensi Rentang (Hz) |
Percepatan Nominal (m/s2) | Kecepatan Nominal (m/s) |
Perpindahan nominal (p-p)mm |
Beban Maks. (Kg) | kumparan bergerak (Kg) |
Dimensi dari Kumparan bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

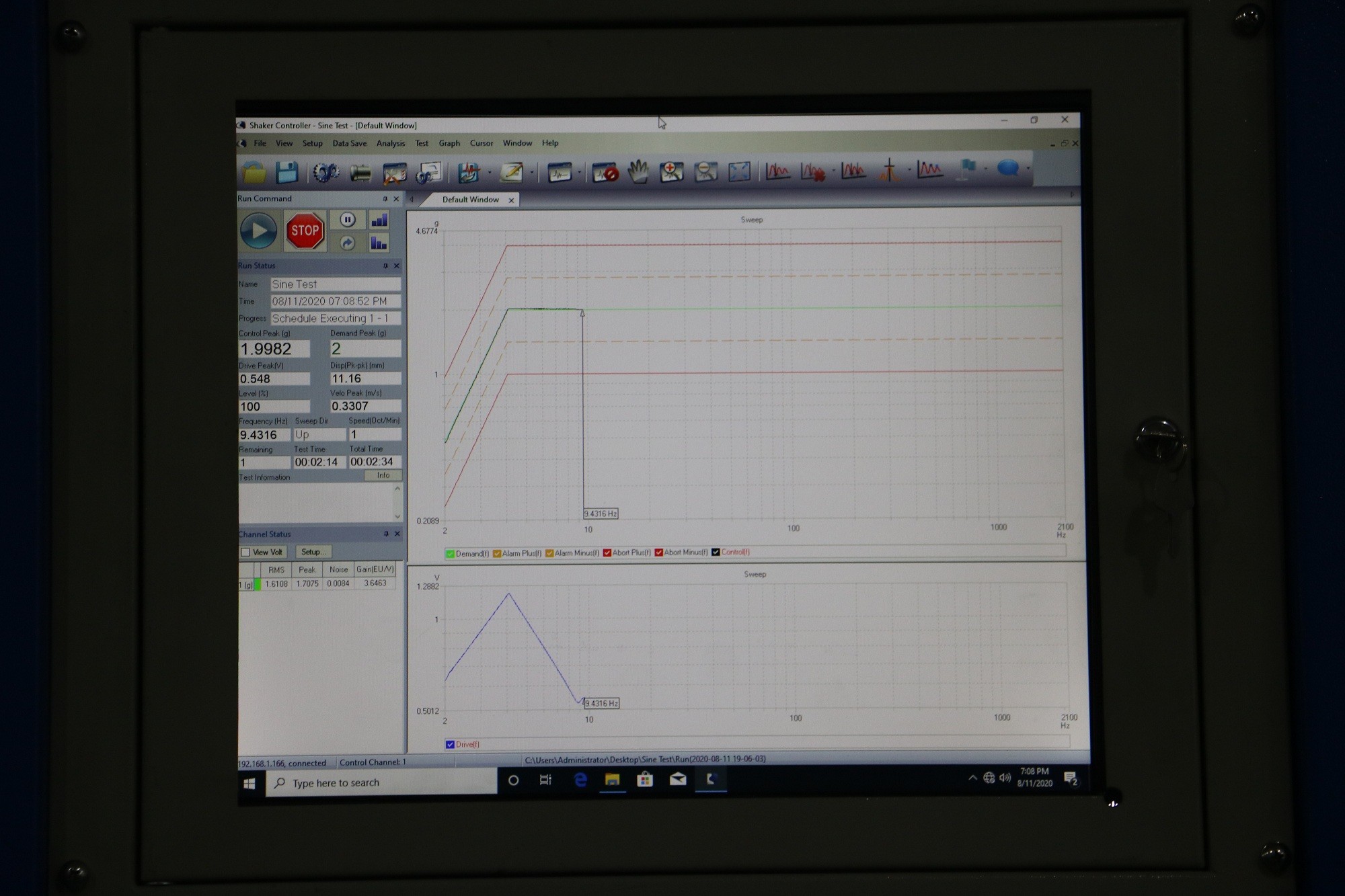

Contoh getaran untuk pengujian Acak
Fitur:
1. Rangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnetik, kebocoran fluks magnetik rendah, struktur ringkas dan rasional.
3. Bantalan rol Rocker Rod lurus dan orientasi kekakuan bodi komposit berorientasi impor, kapasitas beban eksentrik.
4. Fondasi isolasi trunnion khusus, kemudahan pemasangan yang dapat dipindahkan.
5. Teknologi canggih di sekitar sistem untuk memastikan keandalan tinggi dari lingkaran dinamis.
6. Desain saluran baru dan meningkatkan efek pendinginan.

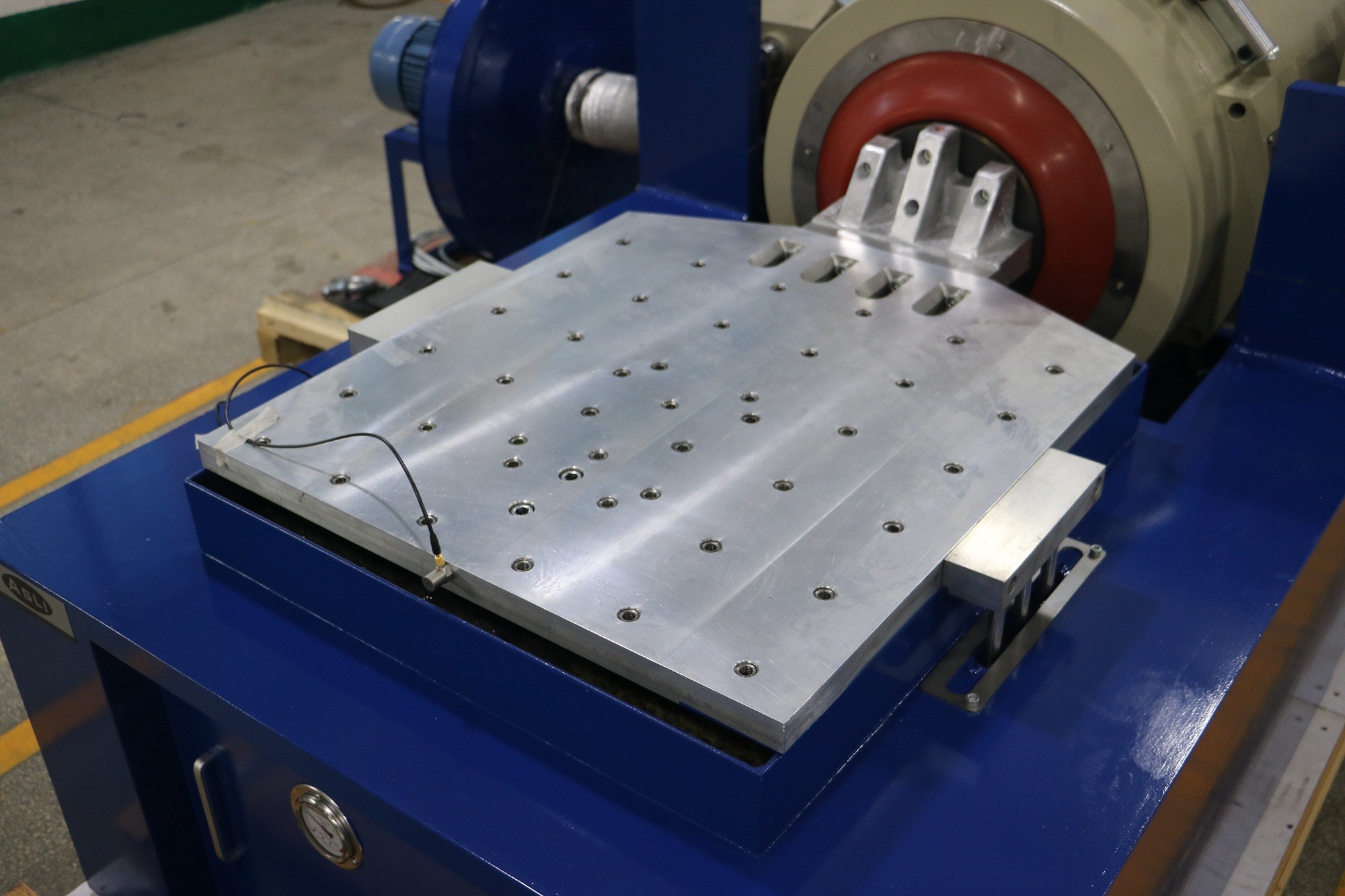

7. Kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan performa frekuensi rendah.Parameter Teknis Meja Getaran Horisontal (Uji sumbu X, Y)
Parameter Teknis Meja Getaran Vertikal (Uji sumbu Z):

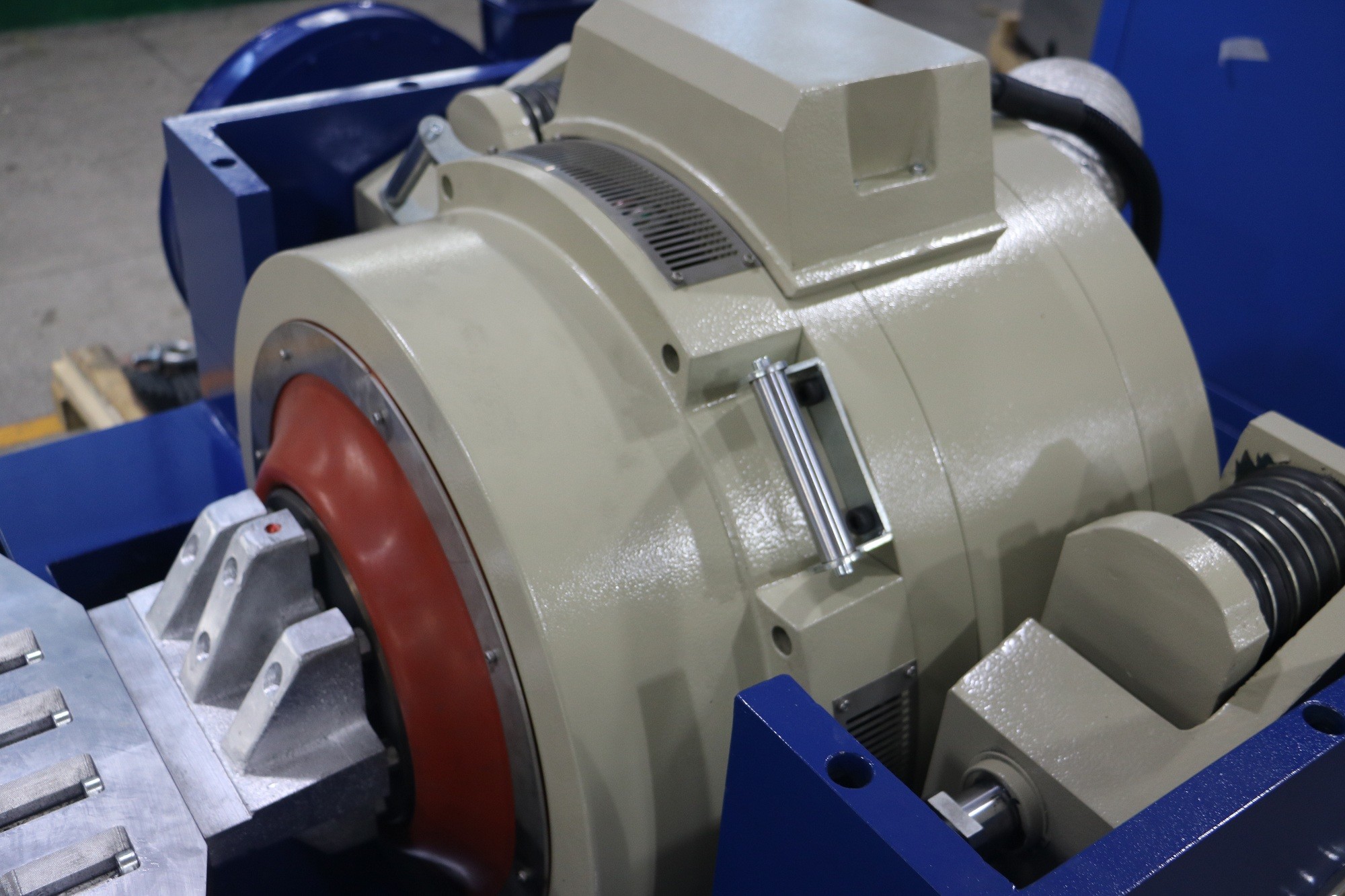

Gambar untuk referensi:
Gambar kemasan:
Selamat datang untuk menghubungi kami Meja Uji Getaran Transportasi Mensimulasikan Penggetar Getaran Transportasi Penggetar Arah Xyz
