Meja Pengocok Industri 1,8 m / S, Peralatan Uji Getaran 10000N
Product Details
| kekuatan sinus: | 10000N | Kecepatan: | 1,8 m/s |
|---|---|---|---|
| Pemindahan: | 51mm | Frekuensi: | 3~3000hz |
| memuat: | 270KG | percepatan: | 100G |
| angker: | 240mm | ||
| Menyoroti |
Meja pengocok industri 10000N,meja pengocok industri 1,8m / s |
||
Product Description

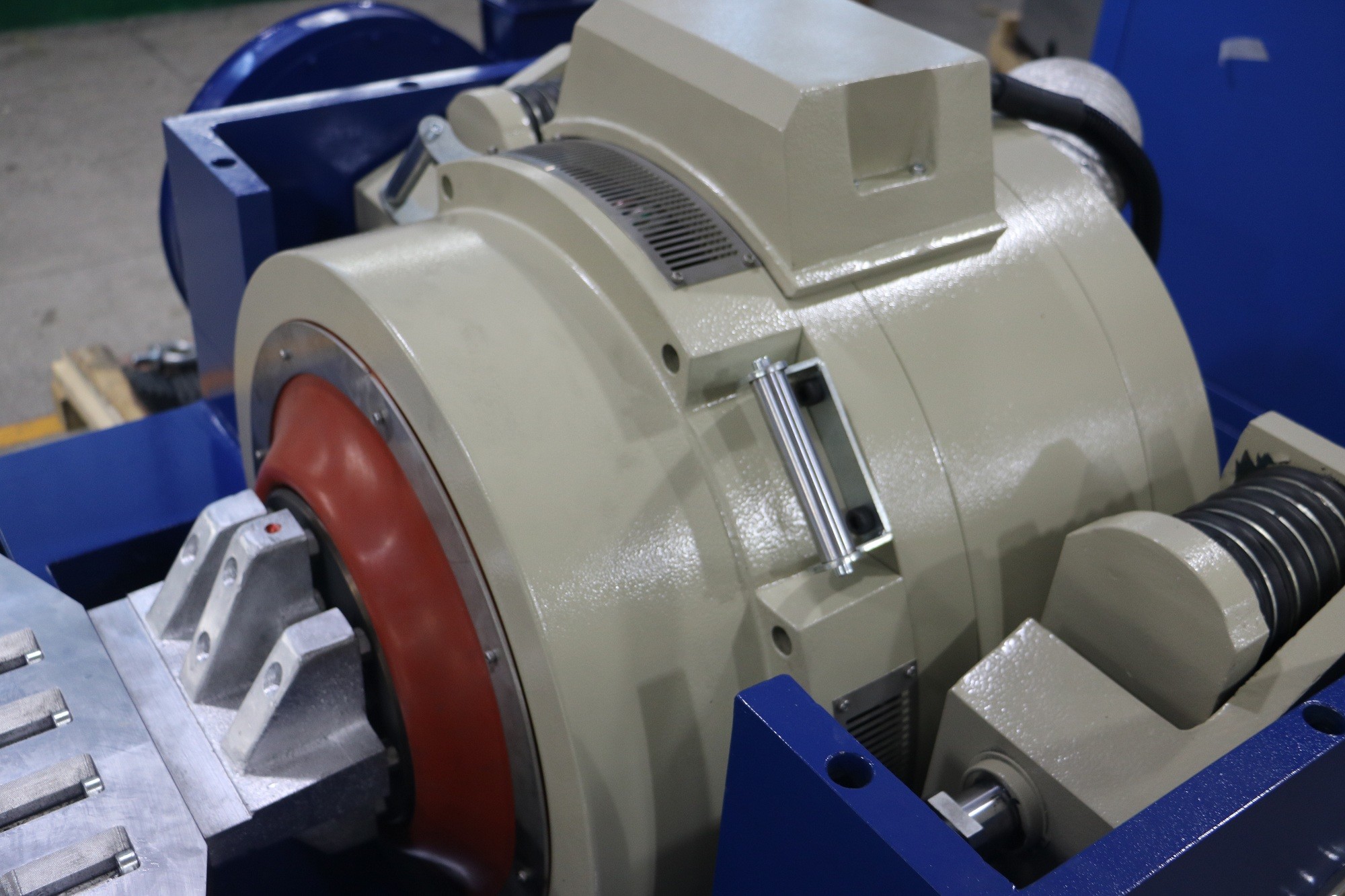

ES-10 adalah penggetar getaran elektrodinamik berkinerja tinggi yang dirancang untuk lingkungan pengujian industri yang menuntut.lingkaran aksi kerangka yang dihasilkan sendiri, dukungan udara, dan bantalan rol presisi dengan panduan linier, sistem ini memberikan uji coba getaran acak sinusoidal dan broadband tiga sumbu yang dapat diandalkan.Ini digunakan secara luas di seluruh pertahanan nasional, industri senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, dan peralatan rumah tangga.
Unduh Lembar Data Teknis ES-10 (PDF)
- Kekuatan nominal:Kekuatan sinus 10000N; kekuatan acak 10000N; kekuatan pukulan 20000N
- Rentang frekuensi:3Hz sampai 3000Hz
- Mode frekuensi menyapu:Linear, logaritma, menyapu maju mundur, frekuensi tetap
- Waktu frekuensi menyapu:1 sampai 32767
- Waktu frekuensi menyapu:Frekuensi tetap / tunggal 1?? 3600 menit; kurva frekuensi menyapu dapat ditampilkan
- Maks. akselerasi:1000 m/s2 (tanpa beban)
- Kecepatan maksimum:1.8 m/s
- Max. perpindahan:51 mm p-p (tanpa beban), puncak ganda
- Pergeseran Dampak:51 mm
- Berat Koil Bergerak:14 kg
- Gelombang getaran:Sinus, acak, kejut
- Diameter Koil Bergerak:Φ240 mm
- Dimensi sistem getaran:W1060 × H750 × D845 mm
- Berat sistem getaran:960 kg

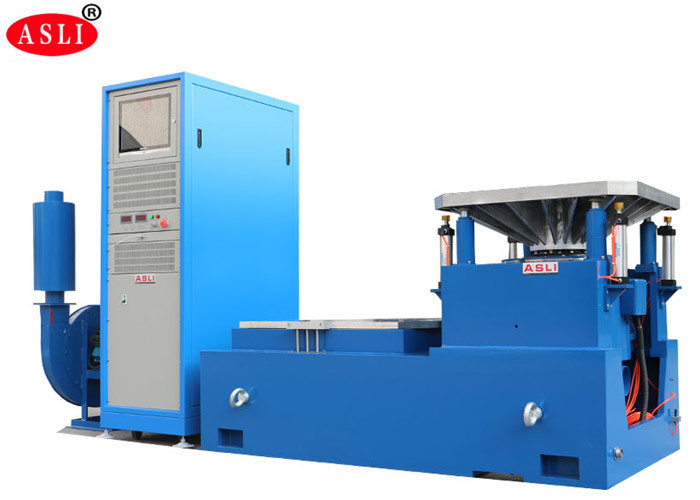

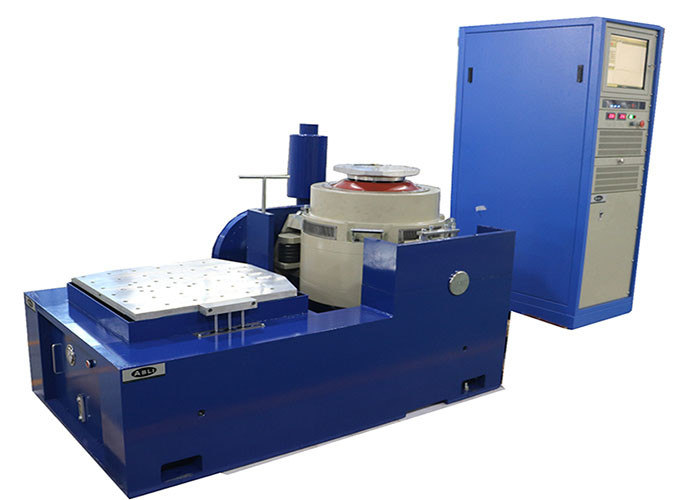

- Konfigurasi Tabel:600 mm × 600 mm vertikal expander dan 600 mm × 600 mm horizontal slip table
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal (m/s) | Pergeseran Nominal (p-p) mm | Max. Pemuatan (kg) | Koil bergerak (kg) | Dimensi Koil Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Generator getaran 1 set
- Pengontrol getaran 1 set
- Ruang Sambungan Komunikasi 1 set
- DA-10 Amplifier Daya 1 set
- Kekuatan Eksitasi 1 pc
- Perangkat Lunak Pengemudi 1 set
- Sistem pendingin 1 set
- Komputer Perindustrian 1 set
- Printer warna 1 set (opsional)
- Sensor akselerasi (termasuk jalur output)
- Perlengkapan getaran 1 set (opsional, sesuai dengan sampel uji)

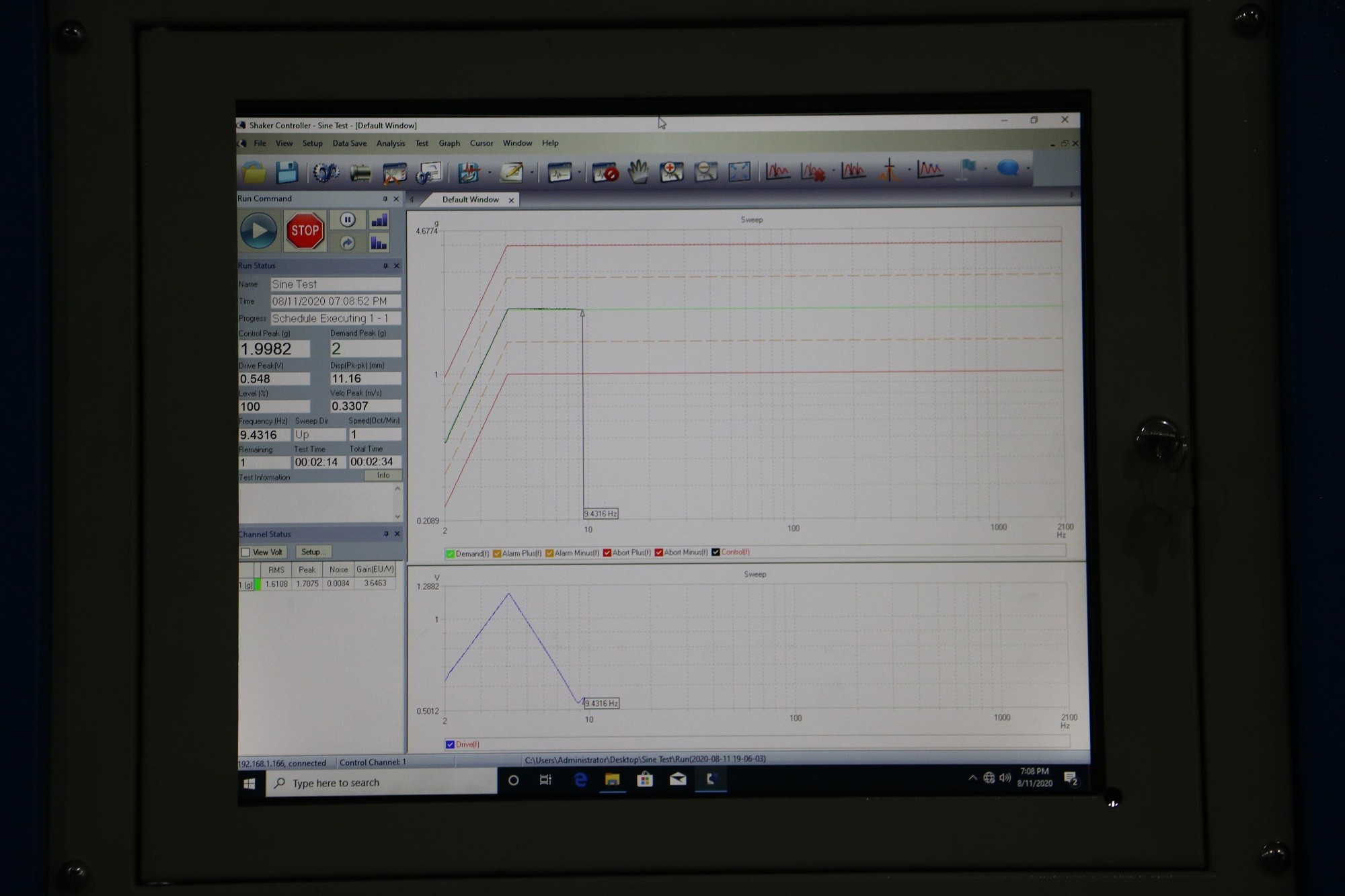

Pengontrol getaran adalah desain terbaru dari perusahaan kami, mengadopsi arsitektur sistem terdistribusi yang maju secara internasional.Inti nya adalah terbaru TMS320 seri 32-bit floating-point prosesor kecepatan tinggi dari TI. Laporan tes secara otomatis dihasilkan dalam format Word. Selama atau setelah pengujian, laporan dapat diedit dan kemudian dihasilkan secara otomatis atau manual.

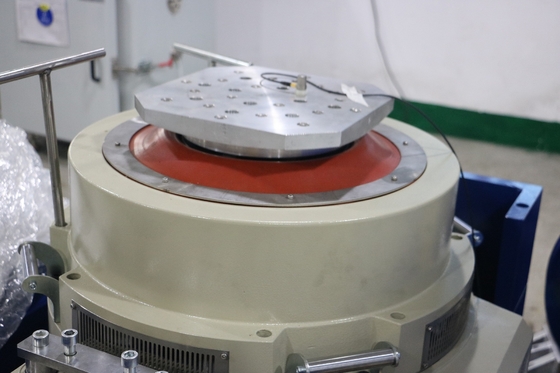

- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tingkat tinggi.
- Desain sirkuit dua magnet dengan kebocoran fluks magnetik rendah, struktur kompak, dan tata letak rasional.
- Rocker rod roller bearing dengan orientasi kekakuan tubuh komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Yayasan isolasi Trunnion didedikasikan untuk penggunaan hormon, menawarkan instalasi mobile yang nyaman.
- Teknologi canggih dalam sistem bergerak memastikan keandalan tinggi lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendingin.
- Kekakuan statis dan kekakuan dinamis bantalan dengan balon kecil, meningkatkan kapasitas bantalan tabel getaran dan meningkatkan kinerja frekuensi rendah.
Product Highlights
Meja pengocok industri ES-10 menghasilkan gaya sinus 10000N, kecepatan 1,8m/s, perpindahan 51mm, beban 270kg, 3-3000Hz. Sirkuit magnet ganda yang canggih, pengujian tiga sumbu X/Y/Z, pendingin udara, dan pengontrol yang dapat diprogram memastikan pengujian getaran yang andal dan efisien untuk aplikasi luar angkasa, otomotif, dan elektronik.
