3-3000Hz frekuensi tinggi getaran uji peralatan vertikal dan horizontal bangku kejut untuk mobil mobil
Aplikasi
High Frequency Vibration Shaker mengadopsi "struktur sirkuit magnetik ganda", "lingkaran aksi kerangka yang dihasilkan sendiri", "Dukungan Udara" dan "beras rol dan panduan linier","isolasi trunnion" teknologi canggih modern dan teknologi khusus, dapat diselesaikan dalam X, Y, Z tes getaran sinusoidal tiga sumbu dan tes getaran acak broadband, yang akan diselesaikan dengan tes pulsa klasik (setengah - sinus) dan spektrum respons kejut.Ini banyak digunakan dalam pertahanan nasional, senjata, penerbangan, aerospace, komunikasi, elektronik, peralatan listrik, komunikasi, peralatan rumah tangga dan bidang lainnya.
(1) Kekuatan nominal: kekuatan sinus10000N; kekuatan acak 10000N; kekuatan kejut 20000N;
(2) Rentang frekuensi:3Hz sampai 3000Hz, Frekuensi tetap, menyapu maju mundur, sinus, acak, kejut
(3) Mode frekuensi menyapu: linier, logaritma, menyapu maju mundur, frekuensi tetap
(4) frekuensi menyapu kali: 1 sampai 32767
(5) Waktu frekuensi menyapu: frekuensi tetap / tunggal 1-3600mins, kurva frekuensi menyapu dapat ditampilkan.
(6) Maks. akselerasi1000m/s2(tidak beban)
(7) Kecepatan maksimum: 1,8/s
(8) Max. Displacement:51mmp-p (non load), puncak ganda
(9) Pergeseran Dampak: 51mm
(10) Berat Koil Bergerak:14kg
(12) Gelombang getaran: sinus, acak, kejut

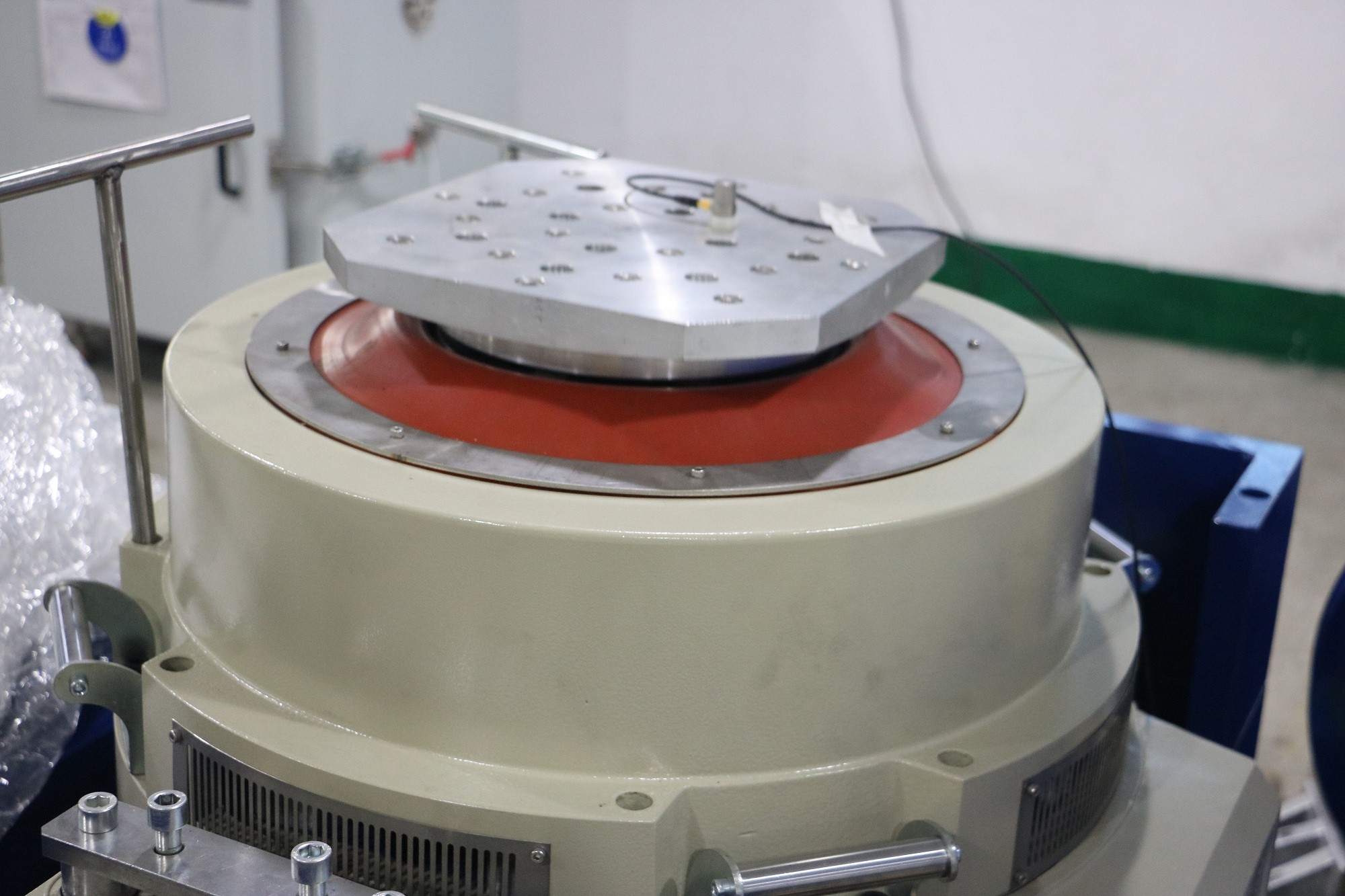

(13) Diameter Koil Bergerak: Φ240 mm
(14) Dimensi Sistem Getaran: W1060xH750xD845mm
(15) Berat sistem getaran: 960KG

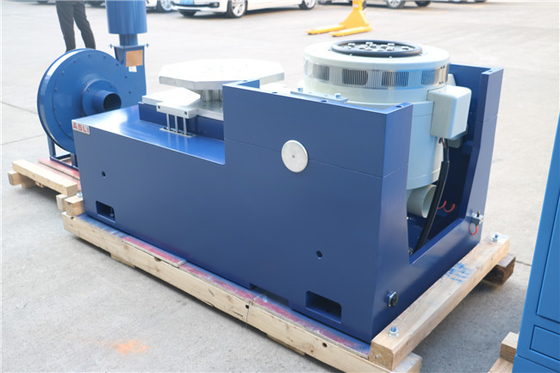

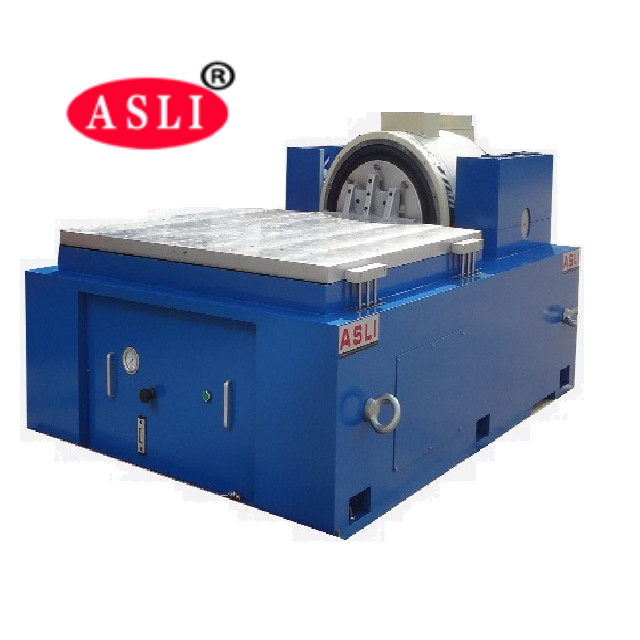

(16) 600mm*600mm vertikal expander dan 600*600mm horizontal slip table
Parameter teknis:
| Nama | Packing Vibration Table/Vibration Table Tester untuk suku cadang mobil | ||||||||
| Model | Kekuatan sinus nominal (N) | Kekuatan acak (N) | Jangkauan frekuensi (Hz) | Percepatan nominal (m/s2) | Kecepatan nominal ((m/s) | Pergeseran nominal (p-p) mm | Maks. Pemuatan (Kg) | Koil bergerak (Kg) | Dimensi Koil Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

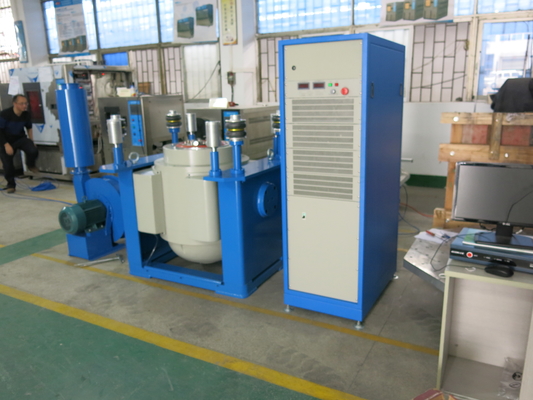

(1) Generator getaran 1 set
(2) Pengontrol getaran 1 set
(3) Kamar Koneksi Komunikasi 1 set
(4) DA-10 Amplifier Daya 1 set
(5) Kekuatan eksitasi 1 pc
(7) Perangkat Lunak Pengemudi 1 set
(8) Sistem pendingin 1 set
(9) Komputer Industri 1 set
(10) Pencetak warna 1 set ((Opssional)
(11) Sensor percepatan (termasuk garis output) 1 pc
(12) Perlengkapan getaran 1 set (opsional, Menurut sampel uji)

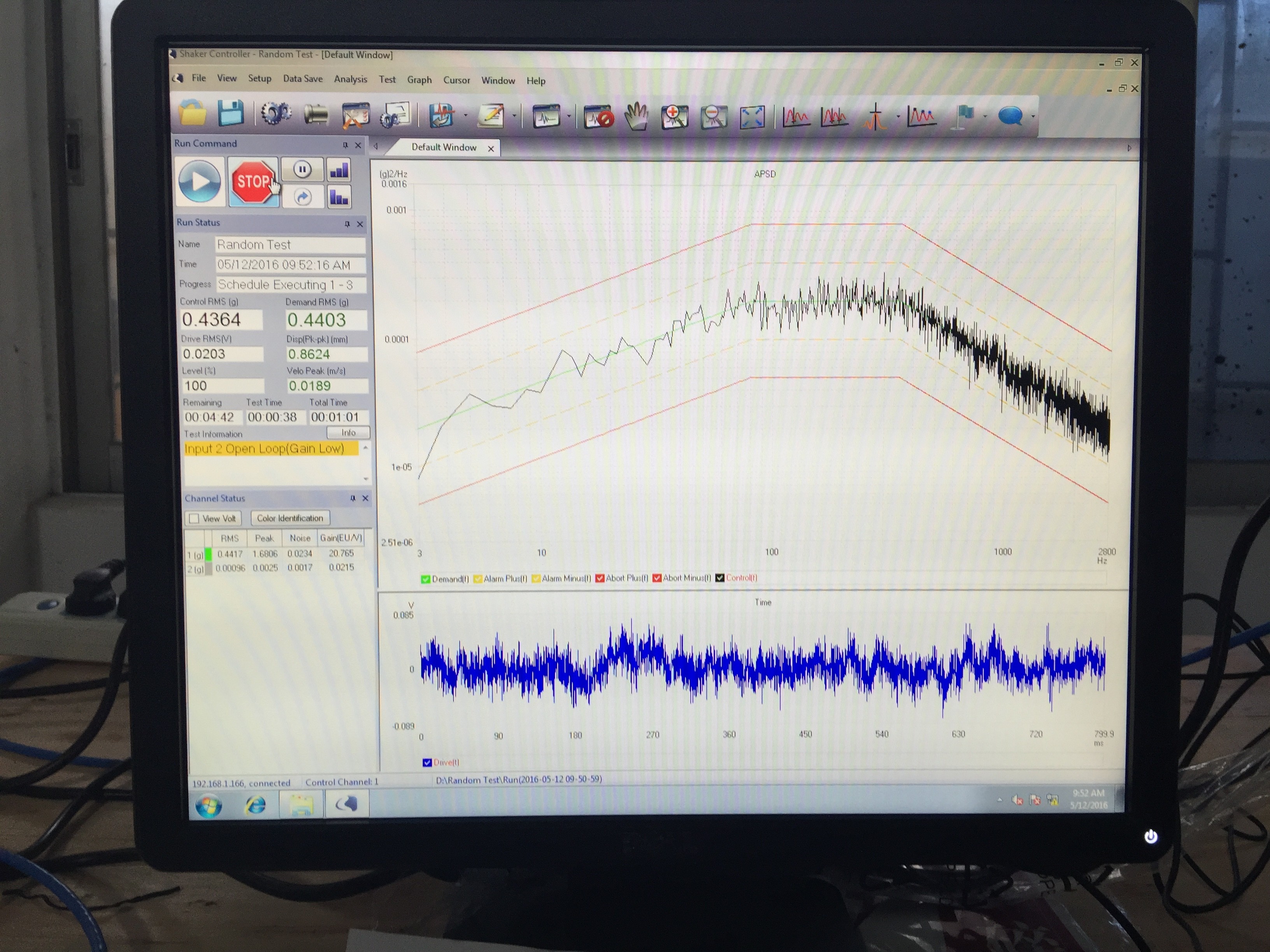

Kontroler getaran digital
Vibration controller adalah desain terbaru oleh perusahaan kami
yang mengadopsi sistem terdistribusi canggih internasional
arsitektur, dan intinya adalah seri TMS320 terbaru
Prosesor kecepatan tinggi TI 32 bit
Laporan tes secara otomatis dihasilkan di
Selama atau setelah pengujian,
laporan tes dapat diedit, dan kemudian dihasilkan
secara otomatis atau manual.
