3 Sumbu Besar Kekuatan Frekuensi Tinggi Peralatan Pengujian Getaran Sinus
Untuk sistem uji getaran, Harap siapkan di bawah ini dan kirimkan pertanyaan Anda, Kami akan membantu untuk merekomendasikan Anda model yang sesuai
Deskripsi Spesimen
Massa Uji Spesimen
Dimensi Spesimen
Uji profil jika tersedia
Akselerasi maksimum tes
Uji arah X,Y,Z atau hanya uji arah Z
Spesifikasi model di layar
| Spesifikasi Sistem | |||
| Model sistem: | ES- 60 | ||
| Rentang frekuensi: | 3~3500 | ||
| Nilai Kekuatan | sinus no | 60000 | |
| Acak N | 60000 | ||
| Kejutan N | 120000 | ||
| Aks. Maksimum | sinus (m/s2) | 1000 | |
| Acak (m/s2 rms) | 1000 | ||
| Kejutan (m/s2) | 2000 | ||
| Velg Maksimum | sinus (m/s2) | 1.8 | |
| Kejutan (m/s2) | 1.8 | ||
| Tampilan Maksimum | Perjalanan Maksimum mm (hal) |
51 | |
| kumparan bergerak | 60kgs | ||
| Dimensi kumparan bergerak | Diameter 450mm | ||
| Beban Maks: | 800kgs | ||
Pilihan pengocok getaran lainnya yang tersedia
| Model |
Nilai Sinus Angkatan (N) |
Dinilai Acak Angkatan (N) |
Frekuensi Rentang (Hz) |
Nilai Akselerasi (m/s2) | Nilai Kecepatan (m / s) |
Dinilai perpindahan (pp) mm |
Maks.Memuat (Kg) | kumparan bergerak (Kg) |
Dimensi dari Koil bergerak (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | 150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | 150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | 230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | 150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | 230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | 230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | 230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | 240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | 320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | 450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | 450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | 450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | 450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | 450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | 500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | 600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | 650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | 870 |
Contoh getaran untuk pengujian Acak
Fitur:
1. Kerangka lingkaran dinamis yang dirancang dengan baik, dengan frekuensi resonansi aksial tahap yang lebih tinggi.
2. Sirkuit dua magnet, kebocoran fluks magnet rendah, struktur kompak dan rasional.
3. Bantalan rol Rocker Rod lurus dan orientasi kekakuan tubuh komposit berorientasi impor, kapasitas beban eksentrik.
4. Pondasi isolasi trunnion yang didedikasikan untuk penggunaan hormon, pemasangan kenyamanan seluler.
5. Teknologi canggih bergerak di sekitar sistem untuk memastikan bahwa lingkaran dinamis dengan keandalan tinggi.
6. Desain saluran baru dan meningkatkan efek pendinginan.

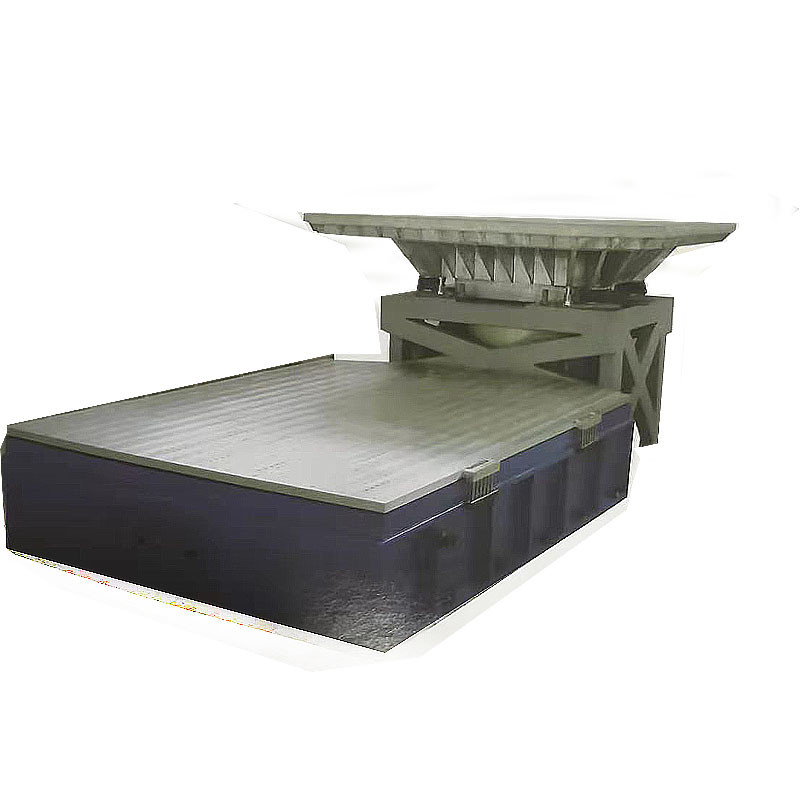

7. Kekakuan statis, kekakuan dinamis dari bantalan balon kecil, meningkatkan kapasitas meja getaran, meningkatkan kinerja frekuensi rendah.Parameter Teknis Tabel Getaran Horizontal (uji sumbu X,Y)
Parameter Teknis Tabel Getaran Vertikal (Z, uji sumbu):

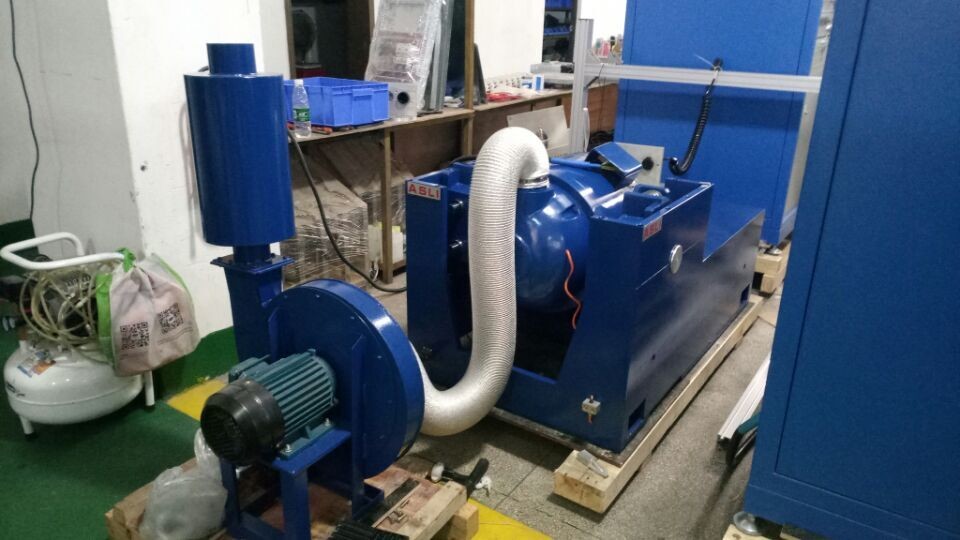

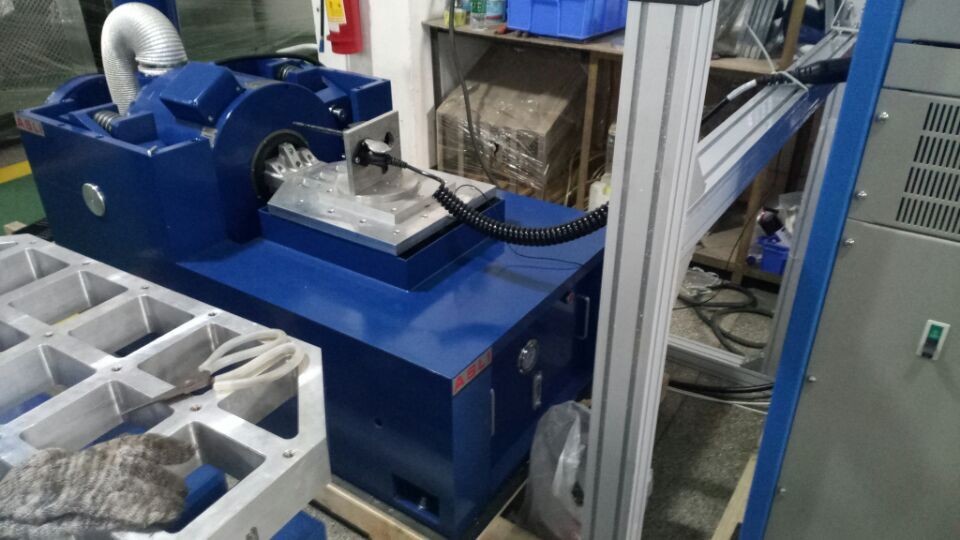

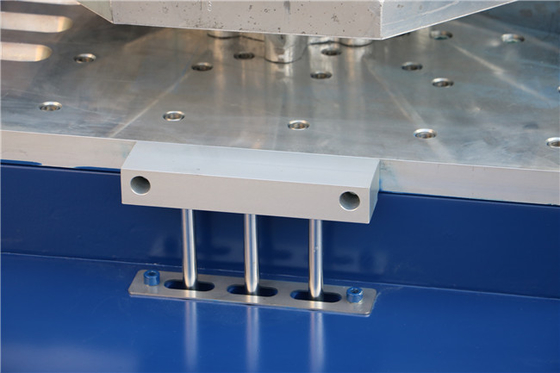

Pics untuk referensi:
Pelanggan Mengunjungi Perusahaan ASLi:
