Sistem uji getaran terutama digunakan untuk uji getaran dan lingkungan kejutan produk, uji penyaringan tekanan lingkungan, uji keandalan. Penguji getaran elektromagnetik sepenuhnya sesuai dengan standar desain pengujian terkait baterai, simulasi di bawah kondisi tertentu dari uji getaran baterai, baterai atau paket baterai dipasang pada meja getaran, sesuai dengan frekuensi, percepatan, dan mode perpindahan yang ditentukan di sepanjang getaran sampel baterai dari tiga arah yang saling tegak lurus, baterai yang diukur seharusnya tidak bocor, jangan putus asa, tidak rusak, tidak ada api dan ledakan. Uji getaran dari ruang lingkup aplikasi sangat luas, dari papan sirkuit, baterai, pesawat terbang, kapal, roket, rudal, mobil, dan peralatan rumah tangga serta produk industri lainnya.
Standar Pengujian
GB/T 31241-2014 Produk elektronik portabel dengan baterai lithium ion dan persyaratan keselamatan baterai
GB/T 18287-2013 Spesifikasi penggunaan baterai lithium ion ponsel. Persyaratan hubungan pendek eksternal
GB/T 8897.4-2008 Sel galvanik bagian 4 persyaratan keamanan baterai lithium-ion
YD/T 2344.1-2011 Paket baterai lithium-ion besi fosfat komunikasi Bagian 1: baterai terintegrasi
GB/T 21966-2008 Persyaratan keamanan baterai Lithium dan baterai dalam transportasi
MT/T 1051-2007 baterai lithium ion yang digunakan untuk lampu penambang
YD 1268-2003 Persyaratan keamanan dan metode pengujian baterai lithium dan pengisi daya yang digunakan di ponsel
GB/T 19521.11-2005 Paket baterai lithium-ion dari inspeksi standar keselamatan fitur berbahaya barang berbahaya
YDB 032-2009 Paket baterai lithium ion tipe cadangan komunikasi
UL 1642:2012 Standar untuk baterai lithium
UL 2054: 2012 Baterai rumah tangga dan komersial
UN38.3 (2012) Bagian 3: proposal untuk transportasi barang berbahaya - manual uji dan standar
IEC62133-2012 Persyaratan keselamatan untuk baterai dan paket baterai yang mengandung elektrolit alkali atau asam
IEC 62281: 2004 Persyaratan keselamatan dalam transportasi baterai Lithium dan baterai
IEC 60086: 2007Sel galvanik bagian 4 persyaratan keamanan baterai lithium-ion
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E dll.
| Parameter Generator Getaran Elektromagnetik: | ||||
| Gaya eksitasi sinus maksimum | 5000Kg.f puncak | |||
| Gaya getaran acak terbesar | 5000Kg.f r.ms | |||
| Gaya getaran kejutan terbesar | 10000Kg.f puncak | |||
| Rentang Frekuensi | DC~4000 Hz | |||
| Perpindahan maksimum | 75mm p-p (nilai puncak-ke-puncak) | |||
| Kecepatan maksimum | 1.8m/s | |||
| Percepatan maksimum | 100G (980 m/s2) | |||
| Frekuensi resonansi pertama | 3500Hz | |||
| Beban maksimum | 750kg | |||
| Diameter kumparan bergerak (diameter meja kerja) | Diameter 450 mm | |||
| Kualitas kumparan bergerak | 50kg | |||
| Beban maksimum | 750Kg | |||
| Meja sekrup | 13 x M8 | |||
| Kebocoran fluks magnetik | <10gauss | |||
| Dimensi | 800mm x 800mm x 800mm (Mesin Vertikal) | |||
| Berat | Sekitar 1500Kg | |||
| Sistem Servo | ||||
| Fungsi | Suhu, tekanan udara, perpindahan, tegangan berlebih, arus berlebih, tegangan kurang masukan, kesalahan eksternal, catu daya kontrol, logika, kurangnya input yang sama. | |||

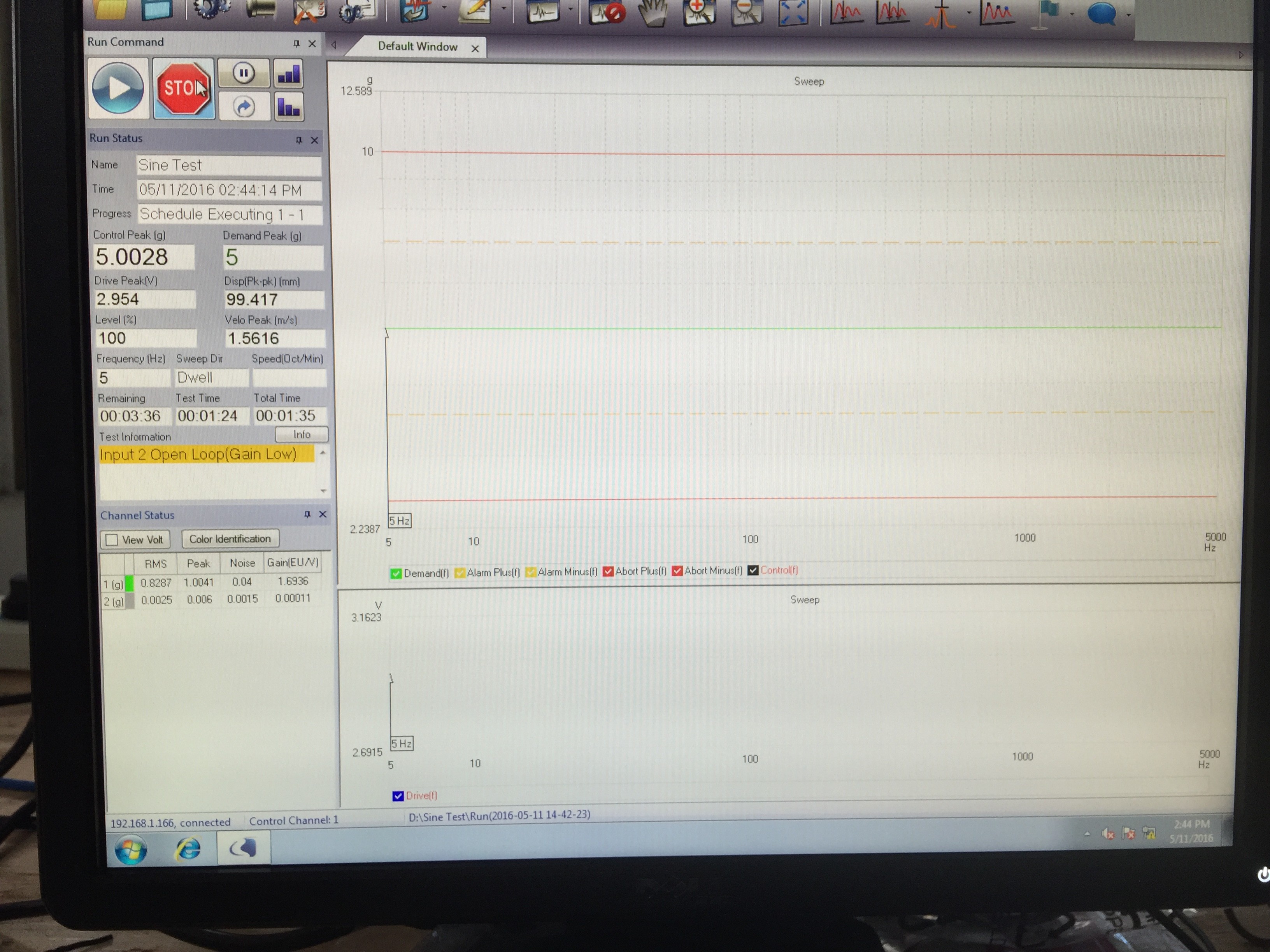

| Pengontrol Getaran Digital | ||||
| Konfigurasi perangkat keras | 2 Saluran Masukan, 1 Saluran Masukan | |||
| Komputer kontrol | tampilan kristal cair (Dengan keyboard/mouse optik) | |||
| Perangkat lunak | Operasi bahasa Cina/Inggris, analisis domain waktu dan domain frekuensi, sumber sinyal, analisis frekuensi sapuan sinus, dll. WORD dapat secara otomatis menghasilkan laporan pengujian, tampilan sinyal dan data, penyimpanan, mengatur parameter pengujian dan analisis fungsi. | |||
| Sistem operasi | Windows 2000/ XP | |||
| Sensor percepatan B&W |
domain frekuensi:1—2000Hz sensitivitas:50mv/g rentang suhu:-24 - 250℃ |
|||
| Persyaratan Listrik | ||||
| Sumber listrik | 3 fase, 380V/50Hz | |||
