Papan PCB 3000kg.F 2.0m/S Alat Uji Meja Getaran Mesin Uji Lab
Sistem Pengujian Getaran Elektro-dinamis
Tabel getaran elektromagnetik banyak digunakan dalam pertahanan, penerbangan, dirgantara, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya. Peralatan jenis ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja aktual dan uji kekuatan struktur, penerapan produk luas, lebar penerapan jelas, efek pengujian luar biasa dan dapat diandalkan. Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana/amplitudo tetap. Peralatan melalui kegagalan terus menerus untuk menjalankan pengujian 3 bulan, kinerja stabil, kualitas andal.
LEMBAR DATA KINERJA
| pengocok (ES-30) | ||
| Kekuatan sinus (puncak) | 30kN | |
| Kekuatan kejut (puncak) | 60 kN | |
| Rentang frekuensi | 5~2,600Hz | |
| Perpindahan (terus menerus) | 100mm | |
| Maks. Kecepatan | 1,8 m/S | |
| Maks. Percepatan | 75G | |
| Diameter Angker | 445mm | |
| 1stmemesan frekuensi resonansi | 2,400Hz | |
| Momen eksentrik yang diperbolehkan | >500 Nxm | |
| Berat angker | 40kg | |
| Dimensi sekrup HE/ST | M10(metrik) | |
| Frekuensi isolasi getaran aksial | <3Hz | |
| Maks.Payload | 500kg | |
| Kebocoran fluks magnet | ≤1 mT | |
| Dimensi (P×L×T, dibongkar) | 1.330x860x1.250 mm | |
| Berat (dibongkar) | 2.500kg | |
| Instalasi | Matras karet (diperlukan baut jangkar) | |
| Penguat Daya | ||
| Keluaran penguat | 30 kVA | |
| SNR | >65dB | |
| Tegangan keluaran terukur | 120 Vrms | |
| Efisiensi penguat | >90% | |
| Dimensi (P×L×T, dibongkar) | 800x900x2,100 mm | |
| Berat (dibongkar) | 500kg | |
| Peniup (Model#PBL-W30) | ||
| Volume udara | 0,46M3/S | |
| Kekuatan | 7,5kW | |
| Diameter saluran udara | 200 mm | |
| Tekanan udara | 8.8kPa | |
| Instalasi | Dapat dihubungkan ke langit-langit (hingga dua tikungan 90 derajat), lari maksimal 20' | |

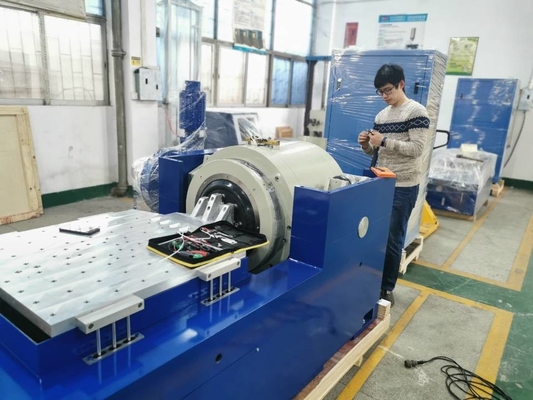

| Meja Slip Horisontal | ||
| Ukuran | 600x600mm | |
| Ketebalan | 45mm | |
| Frekuensiakumeniru | 2.000Hz | |
| EfektifMpantat | 54kg | |
|
Catatan: 1. Bantalan film oli bertekanan tinggi digunakan untuk keseragaman yang lebih baik. |
||
| GetaranPengendali danAkselerometer | ||
| Pengontrol Getaran | Pengontrol Getarandengan Sinus, Acak, Kejutan, dan Kalibrasi Mandiri. | |
| Akselerometer | 100mV/g, Kisaran: 50g, Frekuensi Kerja: 1-10kHz, Berat: 11gram, dengan kabel kebisingan rendah 10 kaki | |
| Fungsi/aksesori lain yang didukung | ||
| Kamar lingkungan | Didukung | |
| Perangkat seluler | Dapat disesuaikan | |
| Papan isolasi | Dapat disesuaikan | |
| Perlengkapan | Dapat disesuaikan | |
| Lingkungan kerja sistem | ||
| Kisaran suhu | 0-40℃ | |
| Kisaran kelembaban | 0~90%, tanpa kondensasi | |
| Persyaratan daya | 380V/3ph/50Hz,40kVA | |
| Tekanan udara terkompresi | 0,6MPa | |
Spesifikasi
| Nama | Baterai Mobil EN50604 IEC62133 UN38.3 Bangku Uji Getaran untuk pengujian Lab | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Nilai Kekuatan Acak (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) | Perpindahan terukur (pp)mm | Maks. Memuat (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
