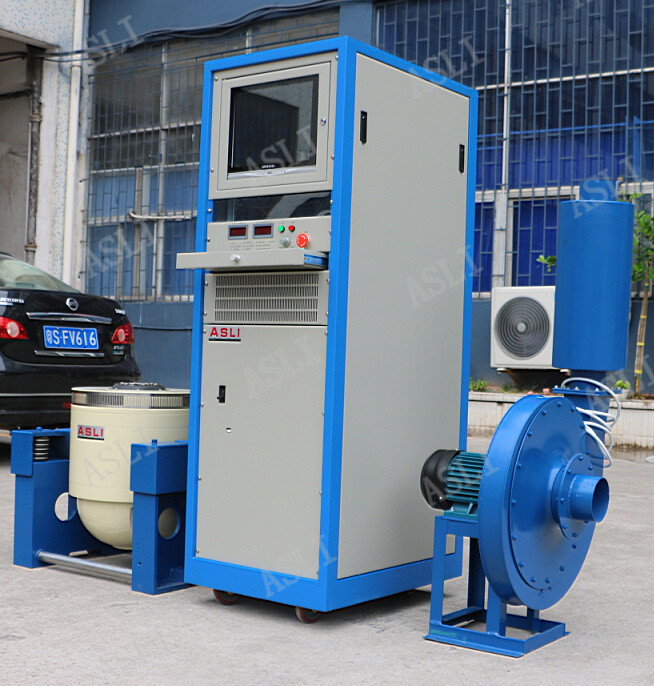

Mesin Uji Getaran Sinus 3500hz, Meja Pengocok Elektrodinamik 3000N
Product Details
| kekuatan sinus: | 3000n | Kecepatan: | 1.6m/s |
|---|---|---|---|
| Arah getaran: | vertikal | Percepatan: | 100g |
| Frekuensi: | 3 ~ 3500Hz | Kekuatan: | 380V 3 fase |
| Pemindahan: | 25mm | ||
| Menyoroti |
Pengujian getaran sinus 3000N,pengujian getaran sinus 3500hz,meja pengocok elektrodinamik 3000N |
||
Product Description
Kami adalah produsen produk seri Penguji Getaran Frekuensi Tinggi Elektrodinamik / Penguji Kelelahan Getaran Frekuensi Tinggi. Peralatan kami mengadopsi teknologi modern canggih termasuk struktur sirkuit ganda magnetik, lingkaran aksi kerangka yang dihasilkan sendiri, penyangga udara, bantalan rol dan panduan linier, dan isolasi engsel. Sistem ini dapat melakukan uji getaran sinusoidal tiga sumbu X, Y, Z dan uji getaran acak broadband, serta uji pulsa klasik (setengah sinus, trapesium, gelombang gergaji) dan uji spektrum respons guncangan.
Produk-produk ini banyak digunakan dalam pertahanan nasional, persenjataan, penerbangan, kedirgantaraan, komunikasi, elektronik, peralatan listrik, dan industri peralatan rumah tangga.
- Kerangka lingkaran dinamis yang dirancang dengan baik dengan frekuensi resonansi aksial tahap yang lebih tinggi.
- Desain sirkuit ganda magnetik dengan kebocoran fluks magnetik rendah, struktur yang ringkas dan rasional.
- Bantalan rol batang rocker dengan kekakuan komposit yang lurus dan berorientasi impor, memberikan kapasitas beban eksentrik yang sangat baik.
- Fondasi isolasi engsel khusus untuk penggunaan hormon, dengan instalasi bergerak yang nyaman.
- Sistem gerak teknologi canggih memastikan keandalan tinggi dari lingkaran dinamis.
- Desain saluran baru meningkatkan efek pendinginan.
- Kekakuan statis dan kekakuan dinamis balon kecil bantalan meningkatkan kapasitas meja getaran dan meningkatkan kinerja frekuensi rendah.
- Gaya Terukur: Gaya sinus 3000N; Gaya acak 3000N; Gaya guncangan 6000N
- Rentang Frekuensi: 3Hz hingga 3500Hz; Frekuensi tetap, sapuan bolak-balik, sinus, acak, guncangan
- Mode Sapuan Frekuensi: Linier, logaritmik, sapuan bolak-balik, frekuensi tetap
- Jumlah Sapuan Frekuensi: 1 hingga 32767
- Waktu Sapuan Frekuensi: Frekuensi tetap / tunggal 1–3600 menit; kurva sapuan frekuensi dapat ditampilkan
- Akselerasi Maks.: 1000 m/s² (tanpa beban)
- Kecepatan Maks.: 1,6 m/s
- Perpindahan Maks.: 25 mm p-p (tanpa beban), puncak ganda
- Perpindahan Guncangan: 25 mm
- Berat Kumparan Bergerak: 3,5 kg
- Arah Getaran: Vertikal
- Gelombang Getaran: Sinus, acak, guncangan

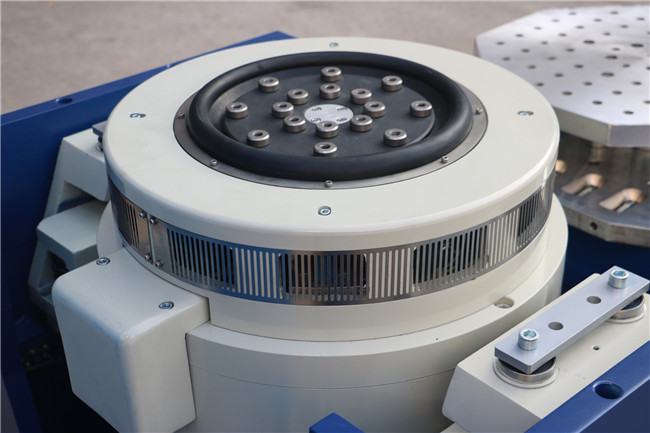

- Diameter Kumparan Bergerak: φ150 mm
- Dimensi Sistem Getaran: P750 × T599 × L680 mm
- Berat Sistem Getaran: 490 kg
- Struktur sirkuit ganda magnetik memastikan intensitas medan magnet tinggi dan mengurangi kebocoran fluks. Struktur penghilang magnet khusus dapat mengurangi kebocoran fluks hingga di bawah 1 mT.
- Pegas tipe-U, rol, dan bantalan linier memberikan ketahanan yang kuat terhadap beban defleksi.
- Pegas udara digunakan untuk isolasi getaran. Sistem getaran bekerja stabil bahkan di bawah beban berat — tidak diperlukan fondasi khusus.
- Perangkat perlindungan disediakan untuk kondisi termal berlebih, beban berlebih, arus berlebih, tegangan berlebih, dan perpindahan berlebih dari penguji getaran. Perangkat perlindungan jaringan listrik mencakup tegangan berlebih, tegangan kurang, dan fase kurang. Perlindungan daya penggerak mencakup pembatasan arus, start lunak, suhu berlebih, arus pendek, dan perlindungan kesalahan modul.
- Dapat menyelesaikan uji lingkungan sinus, acak, dan guncangan.
- Sistem ini memiliki persyaratan minimal untuk fluktuasi tegangan — ≤±10% dapat diterima.
- Sistem ini memiliki persyaratan minimal untuk resistansi grounding — ≤4Ω dapat diterima.
- Keandalan tinggi, sangat cocok untuk berjalan dalam waktu lama.
| Model | Gaya Sinus Terukur (N) | Gaya Acak Terukur (N) | Rentang Frekuensi (Hz) | Akselerasi Terukur (m/s²) | Kecepatan Terukur (m/s) | Perpindahan Terukur (p-p) mm | Beban Maks. (kg) | Kumparan Bergerak (kg) | Dimensi Kumparan Bergerak (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | φ870 |
- Dalam bangku pemuatan kecil, akselerasi dan frekuensi kerja yang lebih tinggi direalisasikan, meningkatkan kapasitas pemuatan dan kinerja bangku mesin secara keseluruhan.

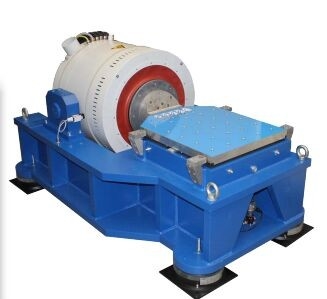

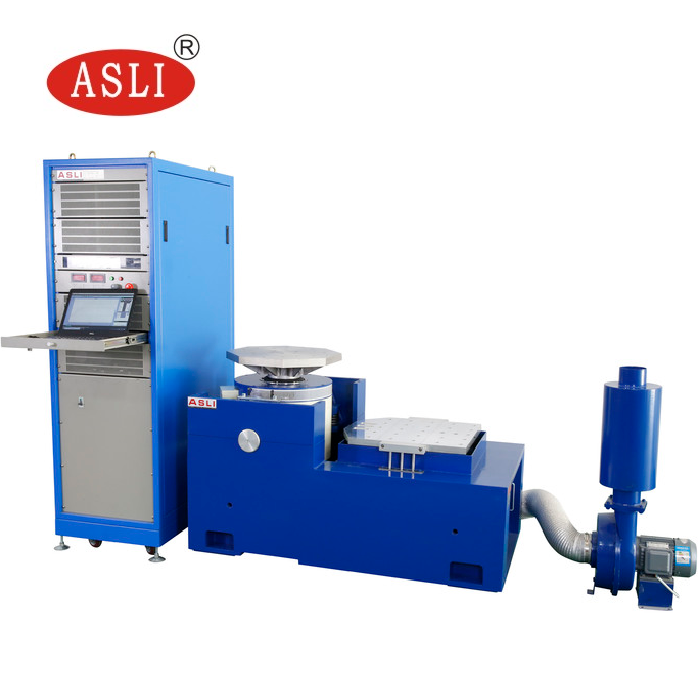

- Bangku horizontal dan bangku getaran adalah tipe integral dengan struktur yang sempurna, nyaman untuk dipasang dan disesuaikan.
- Jalur tekanan statis, bentuk V, dengan kapasitas tahan kemiringan dan tahan beban bias. Pompa oli internal, struktur yang baik, dan pengoperasian yang mudah.
| Model | Ukuran Bangku (mm) | Rentang Frekuensi (Hz) | Berat Bagian Bergerak (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Bangku perluasan vertikal VT dan klem yang ditentukan dihitung dengan presisi dan dirancang dengan cermat untuk memastikan pelanggan memperoleh kinerja terbaik sesuai dengan struktur yang sempurna, material berkualitas tinggi, dan pengerjaan.
| Model | Berat (kg) | Frekuensi Maks. (Hz) | Ukuran Bangku |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bangku Bulat) | 220 | 350 | φ1200 |
Jika Anda memiliki pertanyaan tentang Mesin Uji Kelelahan Getaran Mekanis Frekuensi Tinggi Elektrodinamik, jangan ragu untuk menghubungi kami.
