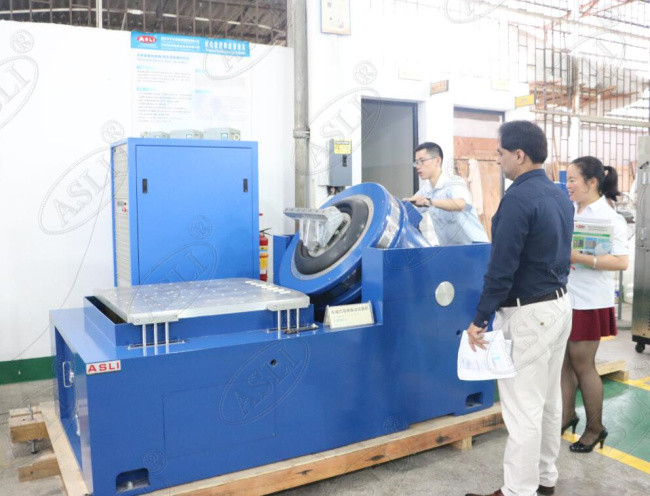

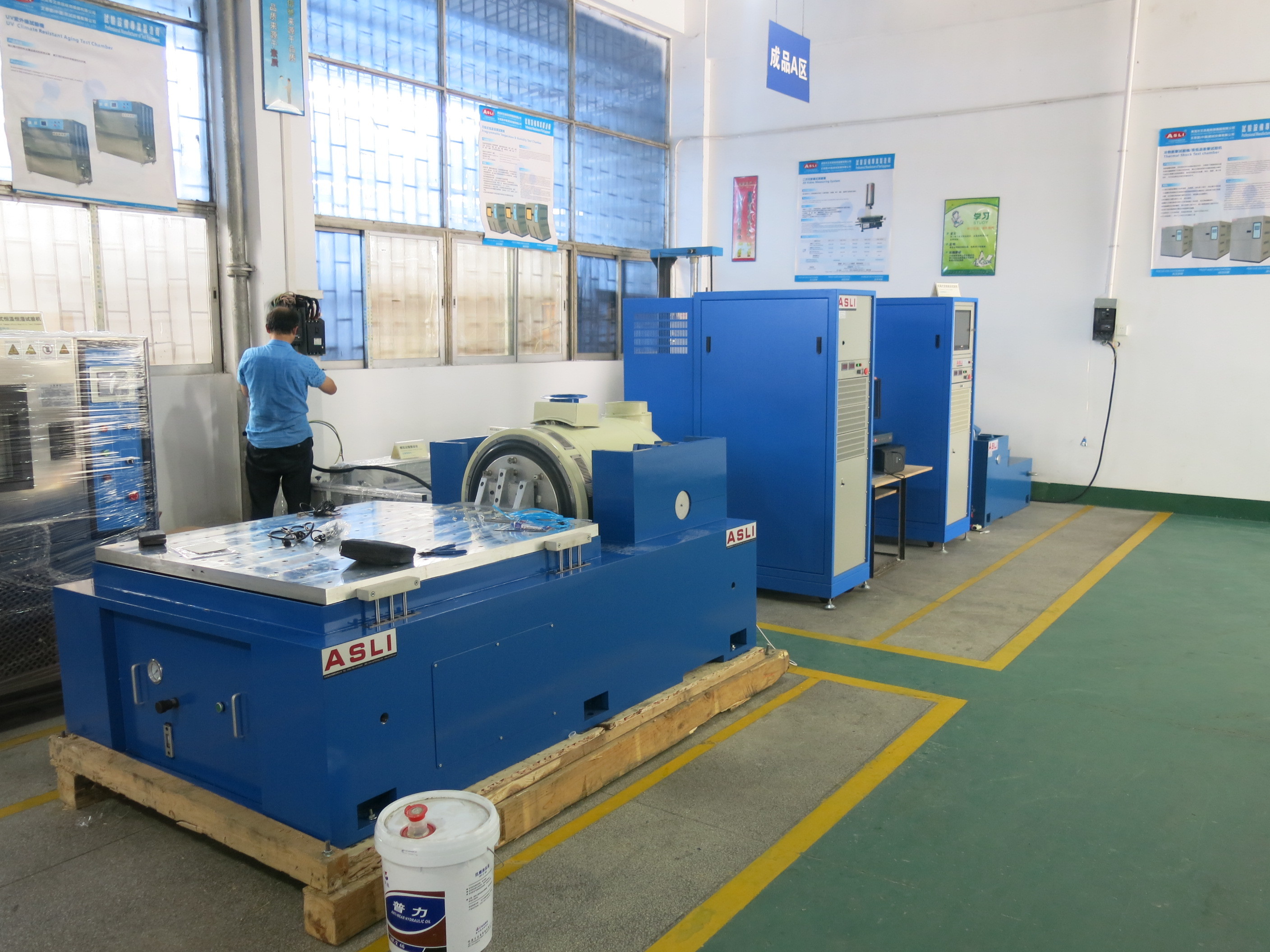

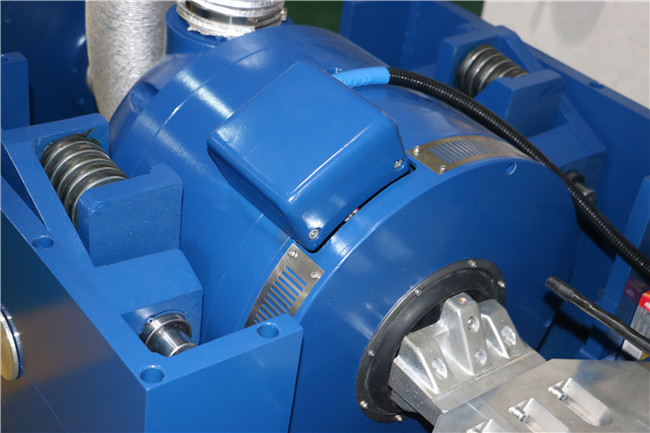

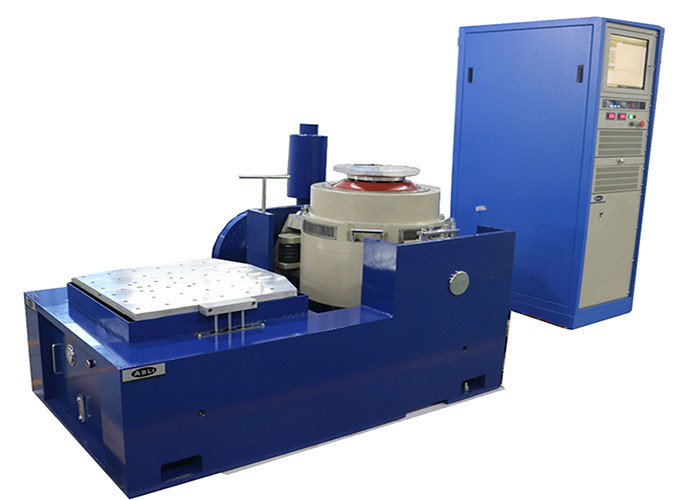

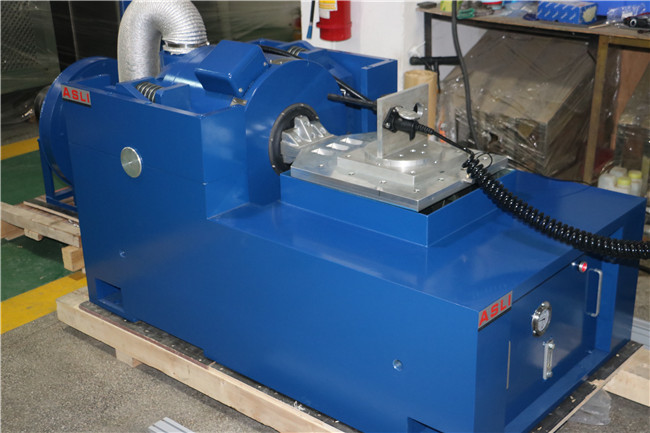

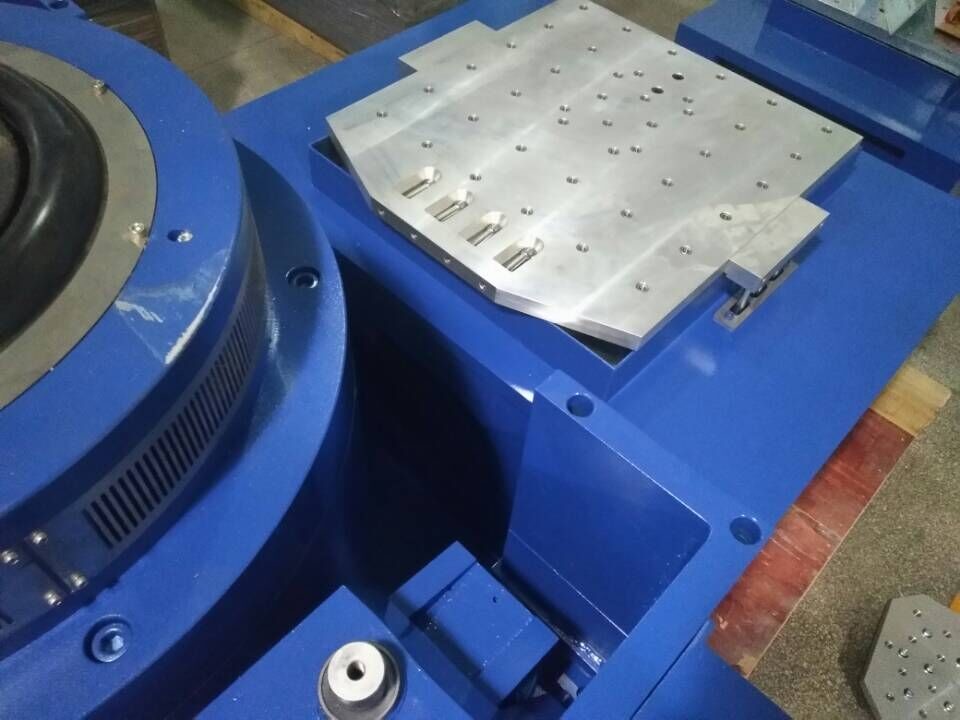

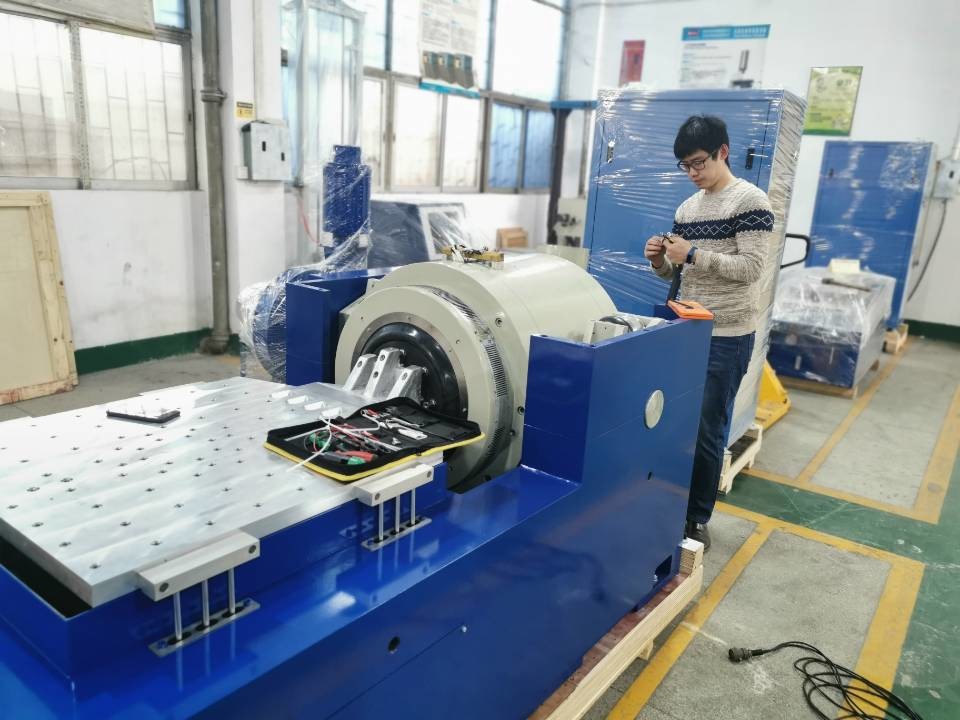

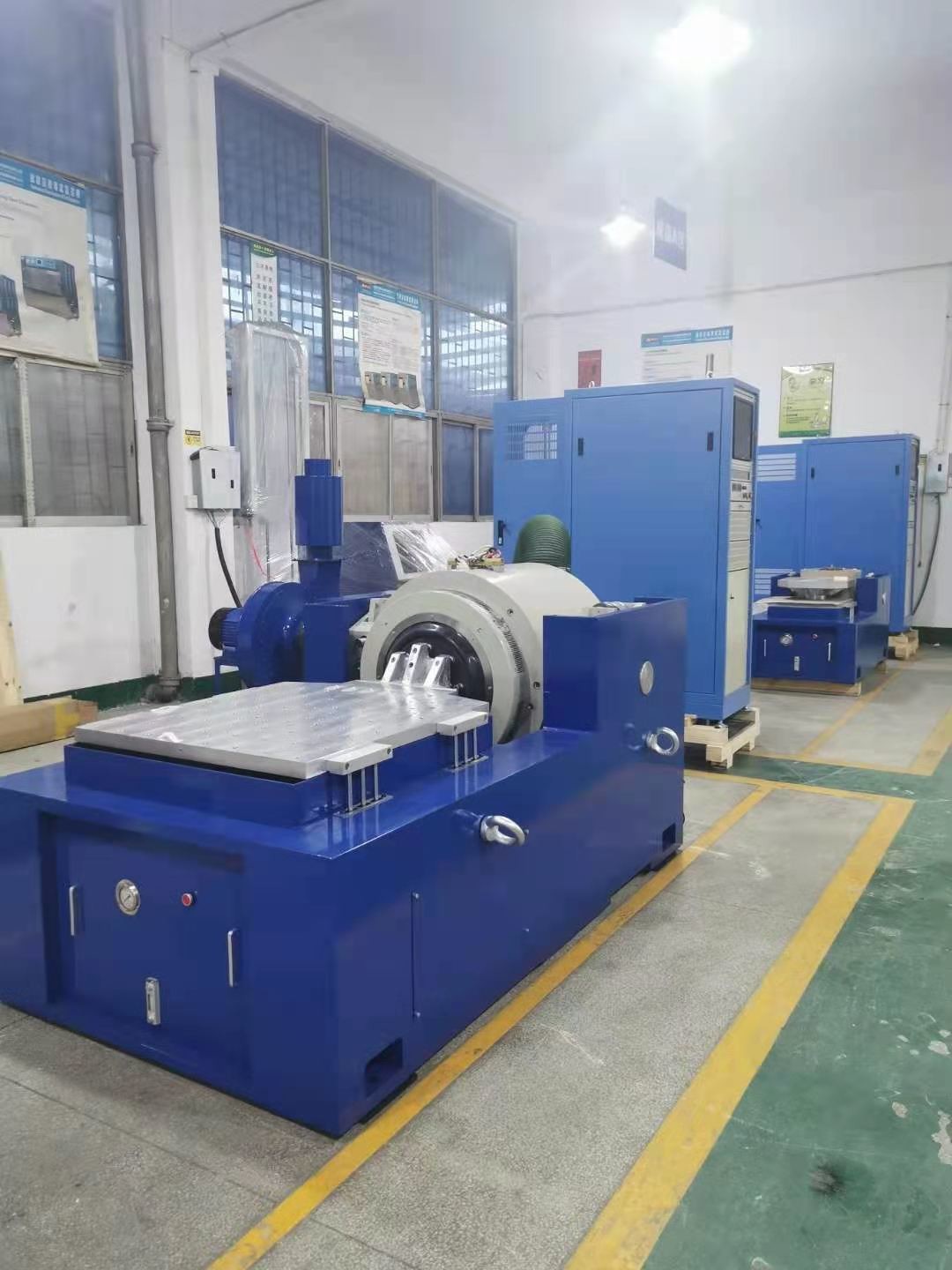

EC60068 Sistem Pengocok Getaran Elektrodinamik Frekuensi Tinggi
Sistem Pengocok Getaran Elektrodinamik Fungsi Sinus dan Guncangan Acak
Sistem Pengocok Getaran Elektrodinamik Fungsi Sinus dan Guncangan Acakbanyak digunakan dalam pertahanan, penerbangan, dirgantara, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya. Peralatan jenis ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja aktual dan uji kekuatan struktur, penerapan produk luas, lebar penerapan jelas, efek pengujian luar biasa dan dapat diandalkan. Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana/amplitudo tetap. Peralatan melalui kegagalan terus menerus untuk menjalankan pengujian 3 bulan, kinerja stabil, kualitas andal.
| Spesifikasi Pengocok | ||
| Sinus Puncak (Pk) | Puncak 5000Kg.f (50KN) | |
| Acak (RMS) | 5000Kg.f r.ms (50KN) | |
| Kejutan (Pk) | Puncak 10000Kg.f (100KN) @6ms | |
| Frekuensi yang Dapat Digunakan | 1～2500Hz | |
| Perpindahan Maksimum (pp) | 100mm (4 inci), 76mm (3 inci) terus menerus | |
| Maks. kecepatan | 2m/s | |
| Maks. percepatan | Sinus:100g (980 m/s2), Acak 62g(600 m/s2) | |
| Dukungan Beban Vertikal | 500kg | |
|
Suspensi Tubuh Alami Frekuensi (Sumbu Dorong) |
Kurang dari 2,5Hz | |
| Diameter Angker | Ф440mm | |
| Berat Angker | 59kg | |
|
Resonansi Mendasar Frekuensi (Meja kosong) |
2.400 Hz (nomor) +/- 5% | |
|
Memuat Lampiran Poin (Standar) |
16 Sisipan M10 baja tahan karat | |
| Kepadatan Fluks Liar | ＜10 gauss | |
| Dimensi pengocok | 1670mmL×1150mmD×1300mmH | |
| Berat Pengocok | Sekitar 4600Kg | |
| Kebutuhan Udara Terkompresi | 0,6MPa | |
Spesifikasi Lebih Lanjut
| Nama | Baterai Mobil EN50604 IEC62133 UN38.3 Bangku Uji Getaran untuk pengujian Lab | ||||||||
| Model | Nilai Kekuatan Sinus (N) | Nilai Kekuatan Acak (N) | Rentang Frekuensi (Hz) | Percepatan Terukur (m/s2) | Kecepatan Terukur (m/s) | Perpindahan terukur (pp)mm | Maks. Memuat (Kg) | kumparan bergerak (Kg) | Dimensi Kumparan Bergerak (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
