Penggetar Getaran Elektrodinamik Vertikal Frekuensi Tinggi dengan Sertifikasi ISO CE
Sistem uji getaran terutama digunakan untuk uji getaran dan guncangan produk, uji penyaringan tekanan lingkungan, uji keandalan. Penguji getaran elektromagnetik sepenuhnya sesuai dengan standar desain pengujian terkait baterai, simulasi di bawah kondisi tertentu dari uji getaran baterai, baterai atau paket baterai dipasang pada meja getaran, sesuai dengan frekuensi, percepatan, dan mode perpindahan yang ditentukan di sepanjang getaran sampel baterai dari tiga arah yang saling tegak lurus, baterai yang diukur seharusnya tidak bocor, tidak putus asa, tidak rusak, tidak ada api dan ledakan.
| Penggetar Getaran ElektrodinamikParameter: | ||||
| Gaya eksitasi sinus maksimum | 300Kg.f puncak | |||
| Gaya getaran acak terbesar | 300Kg.f r.ms | |||
| Gaya getaran guncangan terbesar | 600Kg.f puncak | |||
| Rentang Frekuensi | DC~4000 Hz | |||
| Perpindahan maksimum | 25 mm p-p (nilai puncak-ke-puncak) | |||
| Kecepatan maksimum | 1.6m/s | |||
| Percepatan maksimum | 100G (980 m/s2) | |||
| Frekuensi resonansi pertama | 2500Hz | |||
| Beban dan percepatan maksimum: F=M.A | ||||
| 5G (49m/s2) | 10G (98m/s2) | 20G (196m/s2) | 30G (294m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| Beban maksimum | 120 kg | |||
| Frekuensi isolasi getaran | 2.5 Hz | |||

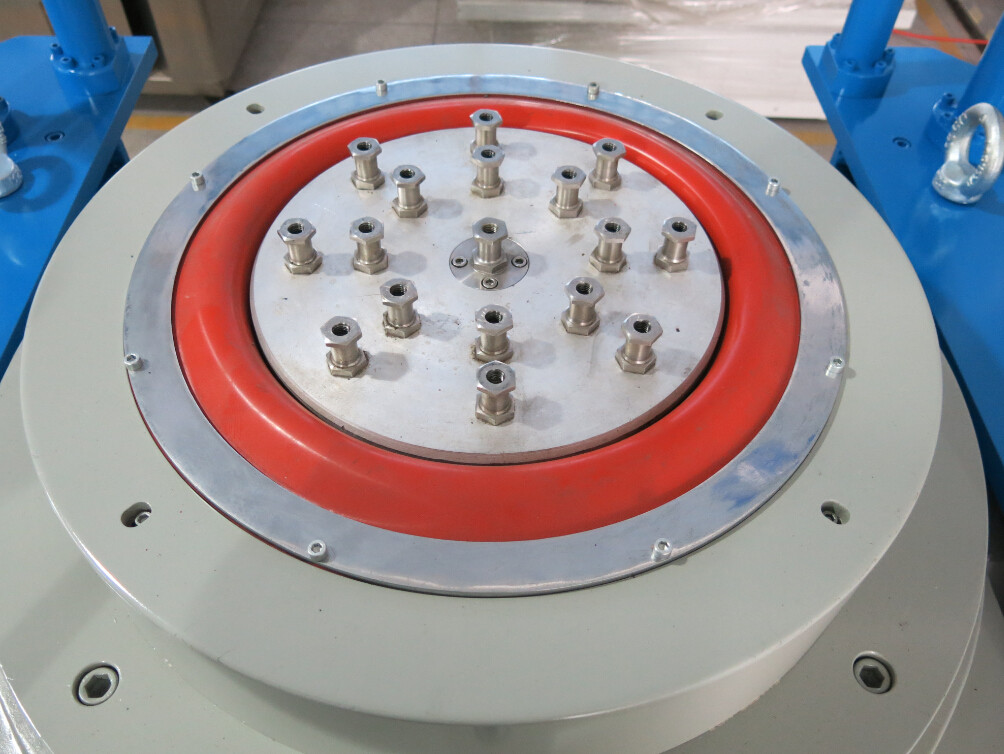

| Diameter kumparan bergerak (diameter meja kerja) | Diameter 150 mm | |||
| Kualitas kumparan bergerak | 3kg | |||
| Beban maksimum | 50Kg | |||
| Meja sekrup | 13 x M8 | |||
| Kebocoran fluks magnetik | <10gauss | |||
| Dimensi | 750mm x 560mm x 670mm (Mesin Vertikal) | |||
| Berat | Sekitar 460Kg | |||
| DA-3 Penguat Daya Sakelar Digital | ||||
| Daya keluaran | 4KVA | |||
| Tegangan keluaran | 100V | |||
| Arus keluaran | 30A | |||
| SNR (Rasio Sinyal terhadap Derau) | ≥65dB | |||
| Distorsi harmonik (beban resistif) | <1.0% | |||
| Kesalahan pengukuran tegangan keluaran | ≤5% | |||
| Kesalahan pengukuran arus keluaran | ≤5% | |||
| Faktor puncak arus keluaran | ≥3 | |||
| Stabilitas dc | Hanyutan nol tidak lebih dari ujung keluaran 50mv/8h | |||
|
respons frekuensi 5-3500Hz |
±3dB | |||
| Ukuran penguat daya | 720mm x 545mm x 1270mm | |||
| Volume berat | 230KG | |||
| Sistem Servo | ||||
| Fungsi | Suhu, tekanan udara, perpindahan, tegangan berlebih, arus berlebih, tegangan kurang masukan, kesalahan eksternal, catu daya kontrol, logika, kurangnya masukan yang sama. | |||
Standar Uji:
UL 1642:2012 Standar untuk baterai lithium
UL 2054: 2012 Baterai rumah tangga dan komersial
UN38.3 (2012) Bagian 3: proposal untuk pengangkutan barang berbahaya - manual uji dan standar
IEC62133-2012 Persyaratan keselamatan untuk baterai dan paket baterai yang mengandung elektrolit alkali atau asam
IEC 62281: 2004 Persyaratan keselamatan dalam pengangkutan Baterai Lithium dan baterai
IEC 60086: 2007 Sel galvanik bagian 4 persyaratan keamanan baterai lithium-ion
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E dll.

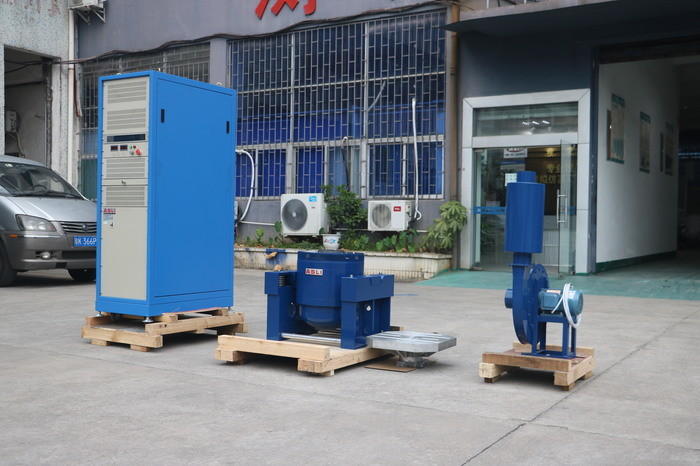

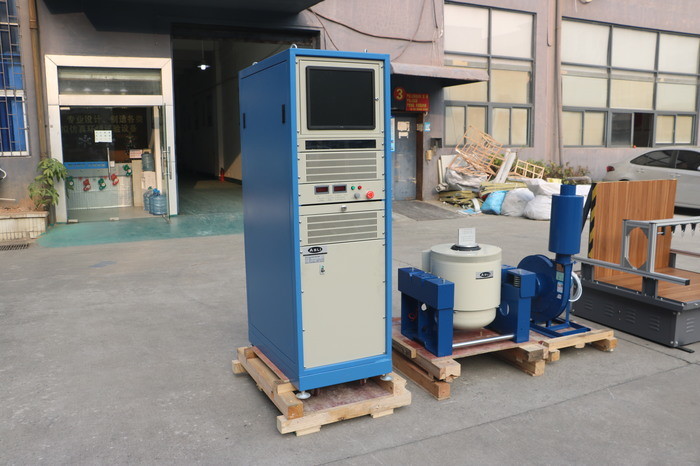

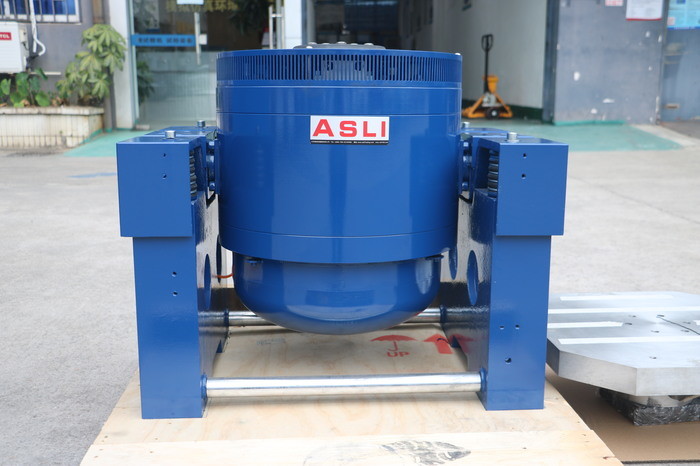

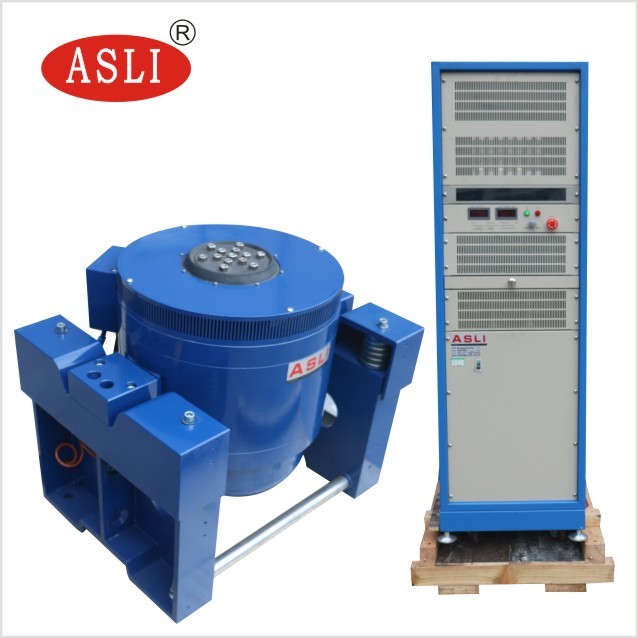

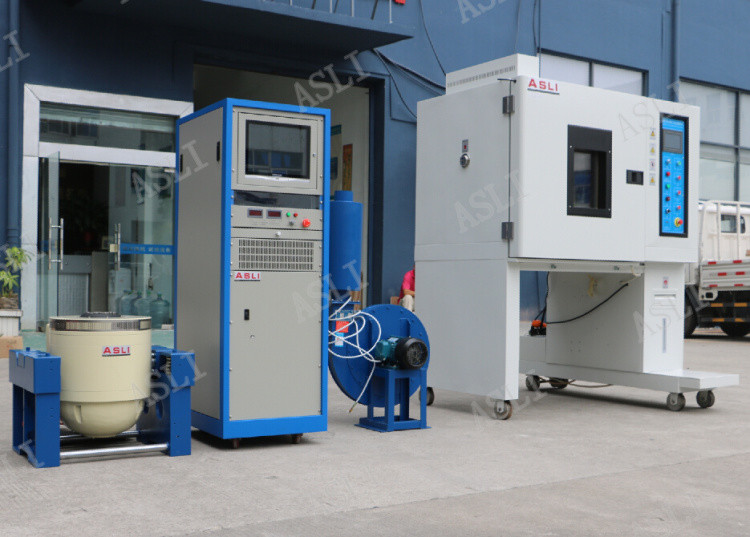

Gambar untuk referensi:
